svenska

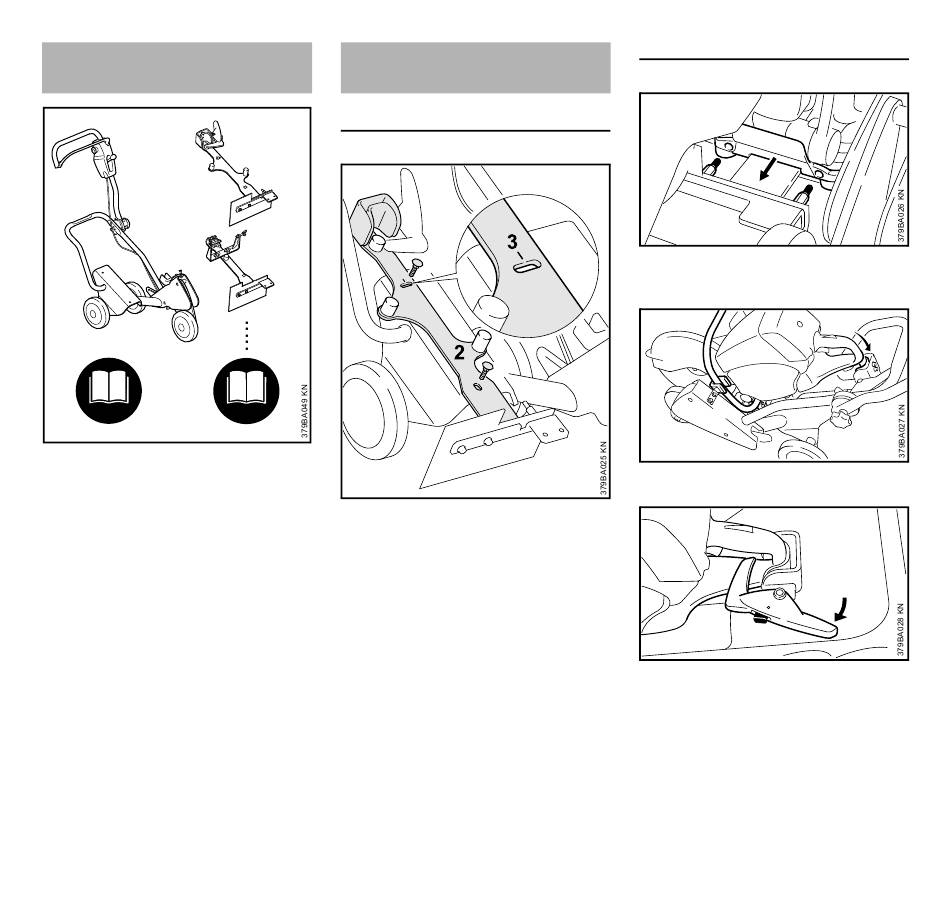

Kapvagn
+
+
En komplett kapvagn FW 20 bildas
genom att en basmaskin kombineras
med en tillbyggnadssats.
Den kompletta skötselanvisningen för
kapvagnen FW 20 består därför av
2 skötselanvisningar – basmaskin
FW 20 och tillbyggnadssats FW-TS.
Läs alltid igenom båda
skötselanvisningarna grundligt före
första användningstillfället och förvara
dem på ett säkert ställe för senare bruk.
Följ därutöver skötselanvisningen för
den aktuella kapmaskinen.
22
Montering
Montering av fästen
1
1
För in skruvarna (1) M8x25
N
ovanifrån genom hålen i fästet (2)
Justera fästet så att skåran (3) vid
N
det övre hålet är centrerad i
förhållande till skruven
Skruva på sexkantmuttern med
N
brickan och dra åt
Montera kapmaskinen
2
2
1
1
Lägg an kapmaskinen så att
N
bultarna (1) går in i stödets (2) hål
3
4
Greppröret (3) ska ligga i bygeln (4)
N
6
5
7
Vrid låsspaken (5) över
N
handskyddet (6) så att den hakar
fast
Spärren (7) aktiveras och handtaget
N
är fixerat
FW 20 - TS 700, TS 800
