français

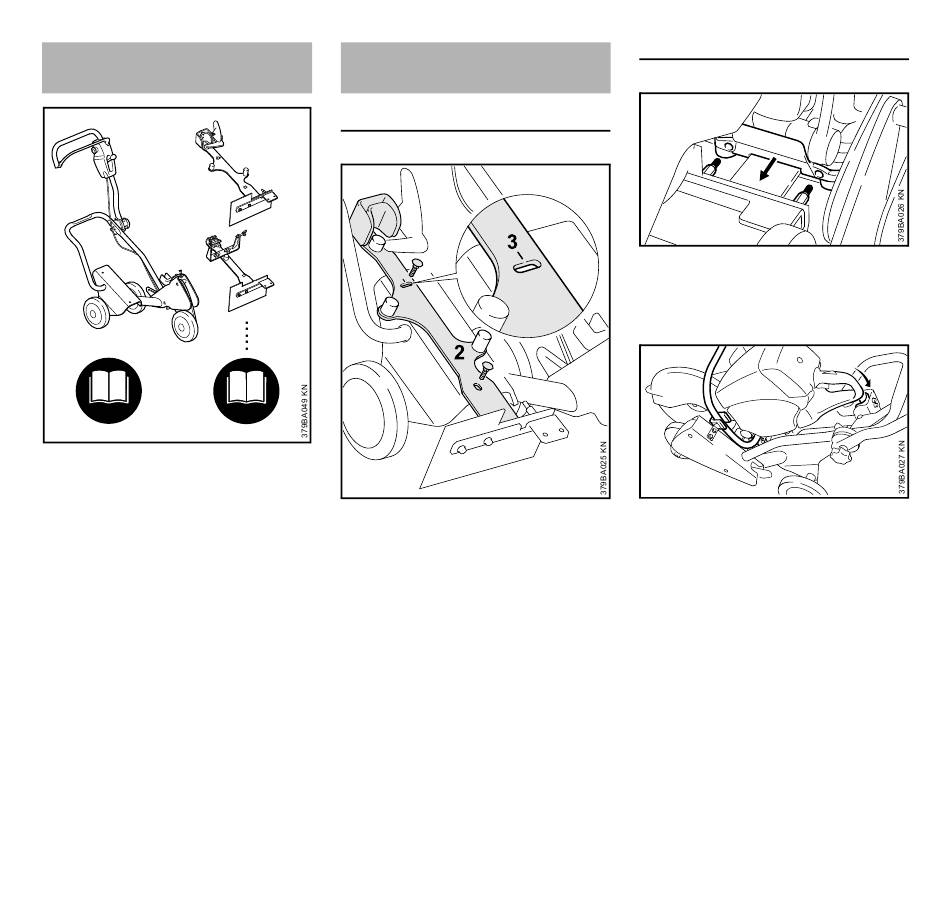

Chariot de guidage

+
+
Un chariot de guidage FW 20 complet
se compose d'un chariot de base et d'un
kit de montage.
C'est pourquoi la Notice d'emploi du
chariot de guidage FW 20 complet se
compose de 2 Notices d'emploi – de
celle du chariot de base FW 20 et de
celle du kit de montage FW-TS.
Il faut donc toujours lire attentivement
les deux Notices d'emploi avant la
première mise en service et les
conserver précieusement pour pouvoir
les relire lors d'une utilisation ultérieure.
Suivre en plus les instructions de la
Notice d'emploi de la découpeuse à
disque utilisée.
10

Montage

Montage du support
1
1
Introduire les vis (1) M8x25, par le
N
haut, à travers les trous oblongs du
support (2) ;
positionner le support de telle sorte
N
que l'encoche (3) située au niveau
du trou oblong supérieur soit bien
centrée par rapport à la vis ;
monter et serrer les écrous à six
N
pans avec une rondelle.
Montage de la découpeuse
2
2
1
1
Présenter la découpeuse de telle
N
sorte que les boulons (1) pénètrent
dans les orifices de la patte
d'appui (2) ;
3
4
la poignée tubulaire (3) doit se
N
trouver dans l'étrier de fixation (4) ;
FW 20 - TS 700, TS 800
