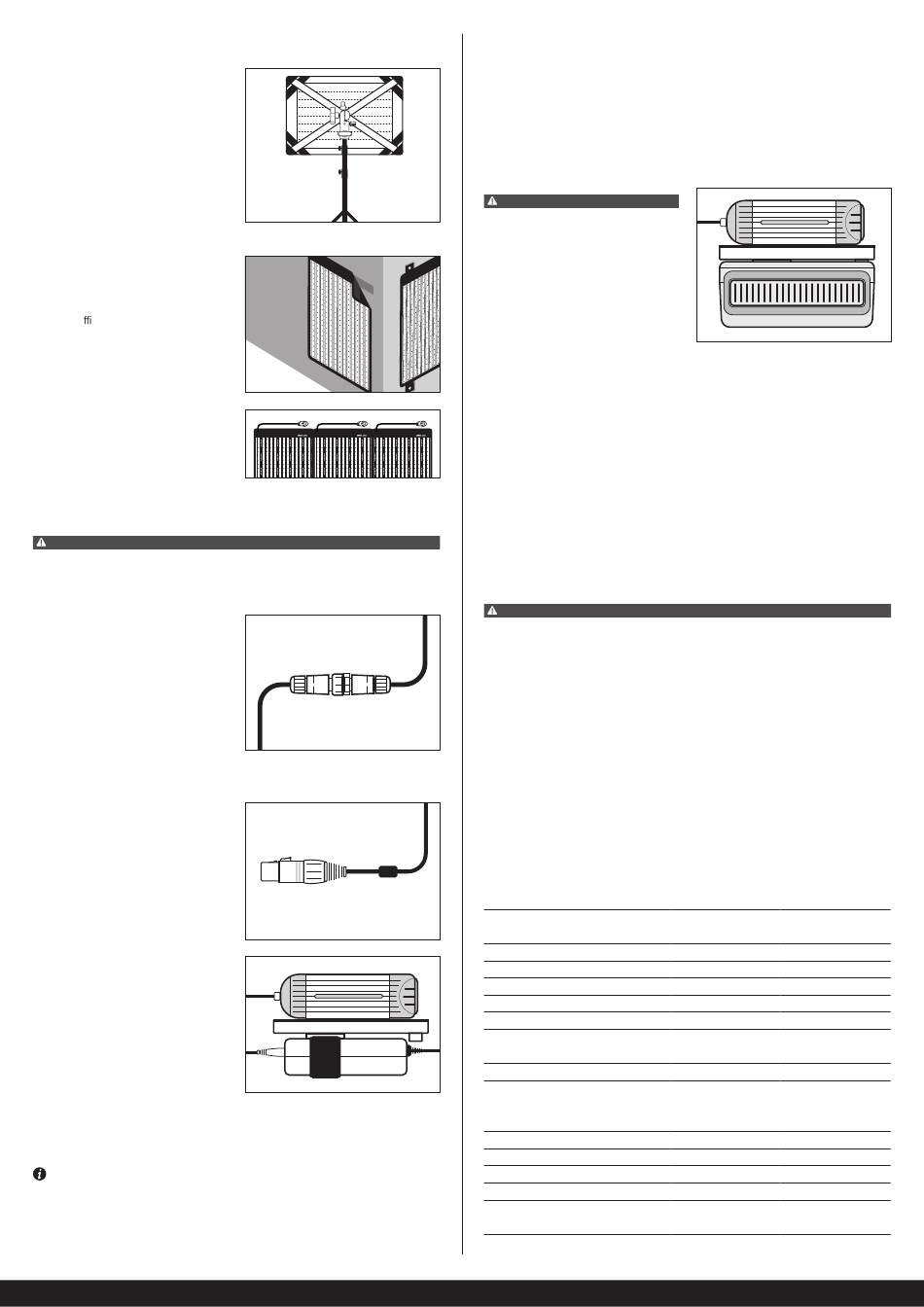

05 | MONTAGGIO
Cornice X-Frame
Aprire la cornice X-Frame (6) e inserire
le aste negli angoli di fi ssaggio (5). Con
l'asta/adattatore per il supporto (7) il pan-
nello fl essibile a LED può essere montato
su uno stativo (opzionale) ed è inclinabile
verticalmente o orizzontalmente.
Cinghie di fi ssaggio in velcro
Con le varie cinghie in velcro (22), il pan-
nello LED Flex può essere fi ssato alla pa-
rete, al so tto, ecc. Oppure è possibile
collegare diversi pannelli LED Flex tra loro.
06 | UTILIZZO
ATTENZIONE
Prima di collegare o scollegare i collegamenti via cavo, assicurarsi che l'unità di controllo
sia spento (interruttore principale (8) sulla posizione O = spento).
06.1 Connessione all'alimentazione
Collegare il cavo di collegamento (2) del
pannello fl essibile a LED nel cavo di colle-
gamento (11) dell'unità di controllo. Fatte
attenzioni ai vari fori e spille di fi ssaggio.
Avvitare il tappo blu verso il basso. Per
scollegare il cavo di collegamento, svita-
re prima il tappo blu!
06.2 Utilizzo con alimentazione elettrica
1. Inserire il cavo di collegamento (16)
della alimentazione elettrica nella
presa di corrente (9) della unità di con-
trollo, quando sentite uno scatto vuol
dire che la spina è attaccata corret-
tamente. Fatte attenzioni ai vari fori
e spille di fi ssaggio. Per scollegare la
spina, premere sempre il pulsante di
rilascio!
2. Collegare il cavo di alimentazione (18)
nella presa del cavo di alimentazione
(17) e collegare l'alimentazione elet-
trica alla presa di corrente.
3. Accendere il pannello fl essibile a LED
con l'interruttore principale (8) che
si trova sull'unità di controllo: Inter-
ruttore principale (8) posizione II = Uti-
lizzo con alimentazione elettrica
Suggerimento
Con il cavo di sospensione (12) o con la cinghia in velcro con adattatore (19) V-mount in
dotazione è possibile collegare l'unità di controllo per esempio ad un stativo (opzionale)
o fi ssare l'alimentazione elettrica all'unità di controllo. Basta far scorrere l'adattatore
V-mount (19) nell'attacco V-mount (13). Utilizzare le cinghie in velcro per tenere l'unità
di controllo o per fi ssare l'alimentazione elettrica. Per rimuovere l'adattatore V-mount,
premere il pulsante di rilascio (14).
06.3 Utilizzo della batteria con attacco V-mount
Batterie V-mount Li-Ion sono disponibili come optional da DÖRR.
andate a guardare il capitolo 10 | ACCESSORI OPZIONALI.
ATTENZIONE
Prima di utilizzarlo con la batteria ad at-
tacco V-mount, assicurarsi che l'unità di
controllo sia spenta (interruttore principale
(8) sulla posizione O = spento) e poi scolle-
gare l'alimentazione elettrica dall'unità di
controllo. Per scollegare la spina, premere
sempre il pulsante di rilascio!
1. Far scorrere la batteria V-mount nell'attacco V-mount (13) fino a farla scattare nella
corretta posizione. Prestare attenzione ai contatti polarità della batteria +/- (15).
2. Accendere il pannello flessibile a LED con l'interruttore principale (8) sull'unità di con-
trollo: l'interruttore principale (8) posizione I = Utilizzo batteria con attacco V-mount
3. Prima di rimuovere la batteria con attacco V-mount, spegnere l'unità di controllo
(interruttore principale (8) posizione = O). Premere il pulsante di rilascio (14) e sfilare
la batteria.
06.4 Regolazione della luminosità (dimmer)
Ruotando la manopola di controllo della luminosità (10) la luminosità può essere regolata
gradualmente.
ATTENZIONE
Dopo l'uso spegnere il pannello fl essibile a LED (interruttore principale (8)=posizione O).
07 | PULIZIA E CONSERVAZIONE
Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un pan-
no in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo e la
superfi cie a LED. Assicuratevi di aver scollegato il dispositivo dall'alimentazione prima
di pulirlo! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo
dispositivo non è un giocattolo – tenere fuori dalla portata dei bambini. Tenere lontano da
animali domestici.
08 | SPECIFICHE TECNICHE
Modello
Numero di serie
Numero dei LED
Temperatura colore
Potenza
Angolo del fascio luminoso
Indice di resa cromatica (CRI)
Illuminazione
Voltaggio durante l'utilizzo
Utilizzo con
Dimensioni
Dimensioni area illuminata
Peso pannello a LED
Peso unità di controllo
Peso alimentazione elettrica
con cavo di alimentazione
21
(opzionale)
FX-3040 DL FX-4555 DL
373620 373625
280/bianche 504/bianche
5600 K
34 W 62 W
10 - 360°
95 R
a
0,5 m: 3680 Lux 0,5 m: 6940 Lux
1,0 m: 1230 Lux 1,0 m: 2470 Lux
DC 15 V 5A
Alimentazione elettrica
AC 100 ~ 240 V 50/60 Hz
(incluso)
o batteria con attacco V-mount Li-Ion
(opzionale)
circa. 315 x 450 x 10 mm circa. 460 x 600 x 10 mm
circa. 300 x 395 mm circa. 445 x 545 mm
circa. 288 g circa. 440 g
circa. 500 g
circa. 395 g
