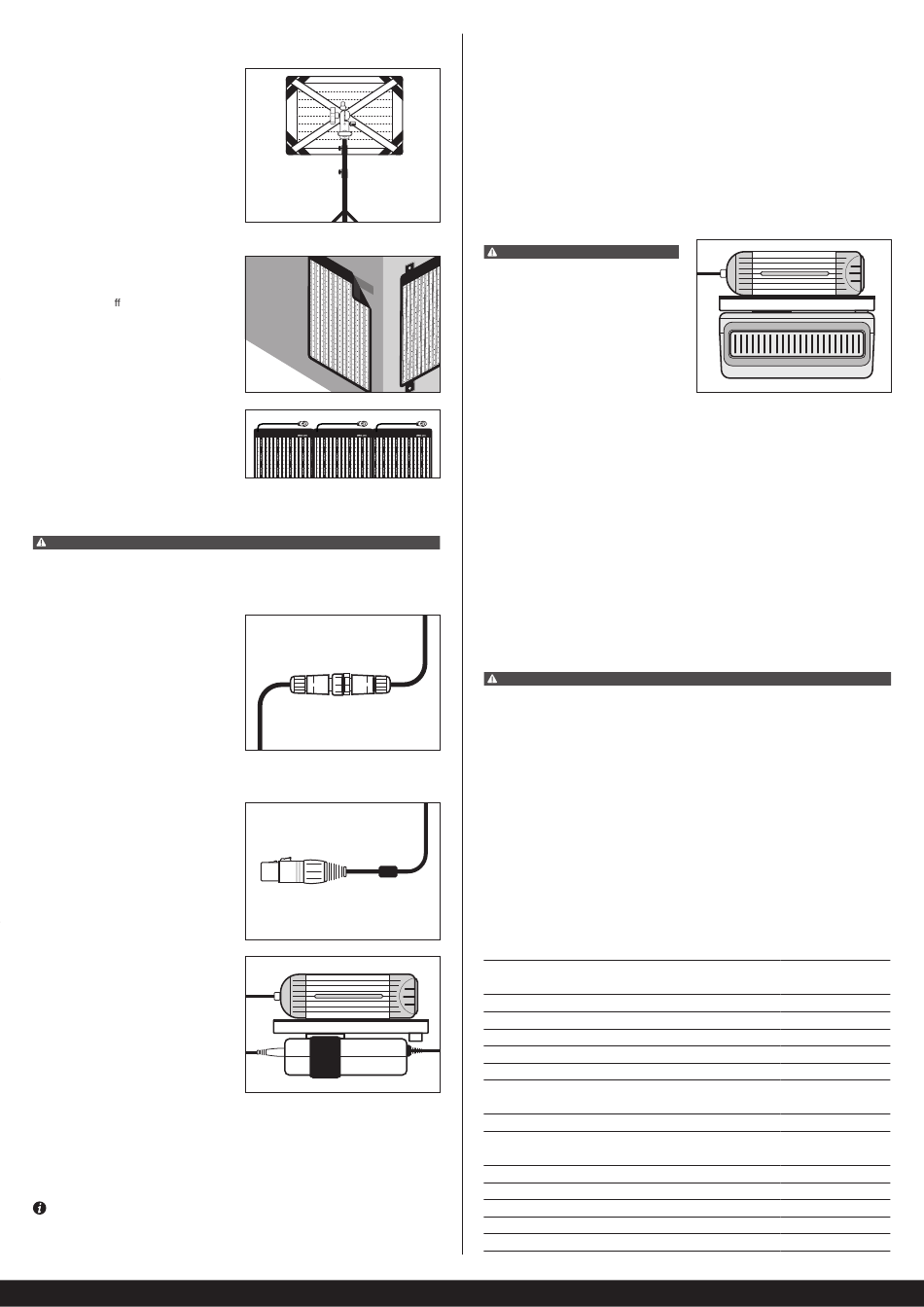

05 | MONTAGE
Cadre X
Veuillez écarter le cadre X (6) et glissez les
bouts des barres dans les pointes de main-
tien (5). Au moyen de l'adaptateur pour
trépied lampes (7) vous pouvez monter le
panneau LED fl exible sur un trépied pour
lampes (en option), étant orientable dans
un plan vertical ou horizontal.
Montage des bandes velcro
Au moyen des di érentes bandes velcro
(20), vous pouvez fi xer ou accrocher le
panneau LED fl exible par exemple sur un
mur, au plafond ou vous pouvez raccorder
plusieurs panneaux fl exibles LED tous en-
sembles.
06 | MISE EN SERVICE/UTILISATION
ATTENTION
Avant que vous établissiez ou débranchiez des connexions par câble, veillez à ce que l'unité
de contrôle soit éteinte (Interrupteur principal (8) sur position O= éteint).
06.1 Établir la connexion électrique
Veuillez brancher le câble de raccorde-
ment (2) sur le panneau LED fl exible avec
le câble de raccordement (11) sur l'unité
de contrôle. Veuillez tenir compte des pins
et des trous. Veuillez fermer en tournant le
capuchon vissé bleu. Pour déconnecter la
connexion par câble, veuillez absolument
auparavant dévisser le capuchon bleu!
06.2 Fonctionnement avec bloc
d'alimentation
1. Veuillez enfoncer le câble de raccor-
dement (16) sur le bloc d'alimentation
dans la douille de raccordement (9)
sur l'unité de contrôle jusqu'à ce que
le connecteur s'enclenche de manière
audible. Veuillez tenir compte des pins
et des trous. Pour retirer le connecteur
de connexion veuillez toujours appuyer
sur la touche de déverrouillage!
2. Veuillez enfoncer le câble d'alimen-
tation (18) dans la douille du câble
d'alimentation (17) et branchez le
bloc d'alimentation avec une prise de
courant.
3. Veuillez allumer le panneau LED flexible
au moyen de l'interrupteur principal
(8) sur l'unité de contrôle: Interrupteur
principale (8) position II = fonction-
nement avec bloc d'alimentation
Note
Au moyen du câble de suspension (12) ou de la bande velcro avec adaptateur du type
V-Mount (19) incluse dans la livraison vous pouvez monter l'unité de contrôle par exemple
sur un trépied pour lampes (en option) ou fi xer le bloc d'alimentation sur l'unité de con-
trôle. Pour cela veuillez bien glisser l'adaptateur du type V-Mount (19) dans la connexion
accumulateur du type V-Mount (13). Au moyen des bandes velcro fi xez l'unité de contrôle
ou le bloc d'alimentation. Afi n de retirer l'adaptateur du type V-Mount veillez appuyer sur
la touche de déverrouillage (14).
06.3 Fonctionnement avec accumulateur lithium-ion du type V-Mount
Les accumulateurs lithium-ion du type V-Mount en option chez DÖRR.
Voir chapitre 10 | ACCESSOIRES EN OPTION.
ATTENTION
Avant chaque utilisation avec un accumu-
lateur du type V-Mount veuillez éteindre
le panneau LED fl exible au moyen de
l'interrupteur central (8 = Position O) et dé-
brancher le bloc d'alimentation de l'unité
de contrôle. Pour retirer le connecteur de
connexion veuillez toujours appuyer sur la
touche de déverrouillage!
1. Veuillez glisser l'accumulateur lithium-ion du type V-Mount dans la connexion accu-
mulateur du type V-Mount (13) jusqu'à ce que l'accumulateur s'enclenche. Veillez à la
polarité correcte de l'accumulateur +/- (15).
2. Veuillez allumer le panneau LED flexible au moyen de l'interrupteur principal (8) sur
l'unité de contrôle: Interrupteur principal (8) position I = fonctionnement avec accu-
mulateur
3. Afin de retirer l'accumulateur du type V-Mount veuillez éteindre le panneau LED fle-
xible au moyen de l'interrupteur central (8 = Position O). Appuyer sur la touche de
déverrouillage (14) et glissez l'accumulateur pour le retirer.
06.4 Réglage en continu de l'éclairage
Vous pouvez régler l'éclairage en continu en tournant le régulateur d'éclairage (10).
ATTENTION
Après chaque utilisation, veuillez éteindre le panneau LED fl exible au moyen de l'interrupteur
central (8 = Position O).
07 |

NETTOYAGE ET RANGEMENT

Ne nettoyez pas l'appareil avec de l'essence ou avec d'autres agents nettoyants agres-
sifs. Nous recommandons pour le nettoyage des pièces extérieures de l'appareil un chif-
fon micro fi bre légèrement imbibé d'eau exempt de peluches. Avant chaque nettoyage
veuillez couper l'alimentation électrique! Veuillez ranger l'appareil dans un endroit sec,
frais et exempt de poussières. Cet appareil n'est pas un jouet – gardez l'appareil à l'écart
des enfants et des animaux domestiques.
08 | CARACTÉRISTIQUES TECHNIQUES
Modèle
Article n°
Nombre d'ampoules LEDs
Température de couleur
Puissance
Angle éclairage
Indice de rendu de couleur (CRI)
Éclairement lumineux
Tension de fonctionnement
Fonctionnement par
Dimensions
Dimensions surface lumineuse
Poids panneau LED
Poids unité de contrôle
Poids bloc d'alimentation avec câble
13
(en option)
FX-3040 DL FX-4555 DL
373620 373625
280/blanches 504/blanches
5600 K
34 W 62 W
10 - 360°
95 R
a
0,5 m: 3680 Lux 0,5 m: 6940 Lux
1,0 m: 1230 Lux 1,0 m: 2470 Lux
DC 15 V 5A
Bloc d'alimentation AC100~240V 50/60Hz
ou accumulateur lithium-ion du type V-Mount
environ 315 x 450 x 10 mm environ 460 x 600 x 10 mm
environ 300 x 395 mm environ 445 x 545 mm
environ 288 g environ 440 g
environ 500 g
environ 395 g
(inclus)
(en option)
