3 Montage

!
"
20
3.3 Montage
3.3.1

Montage tube de mesure Prosonic Flow C

Remarque !
Les vis, écrous, joints etc ne sont pas compris dans la livraison et doivent être fournis
par l'utilisateur.
Le capteur est monté entre les brides de la conduite.
Attention !
Tenir absolument compte des couples de serrage des vis à cette page et à la page sui-
vante.

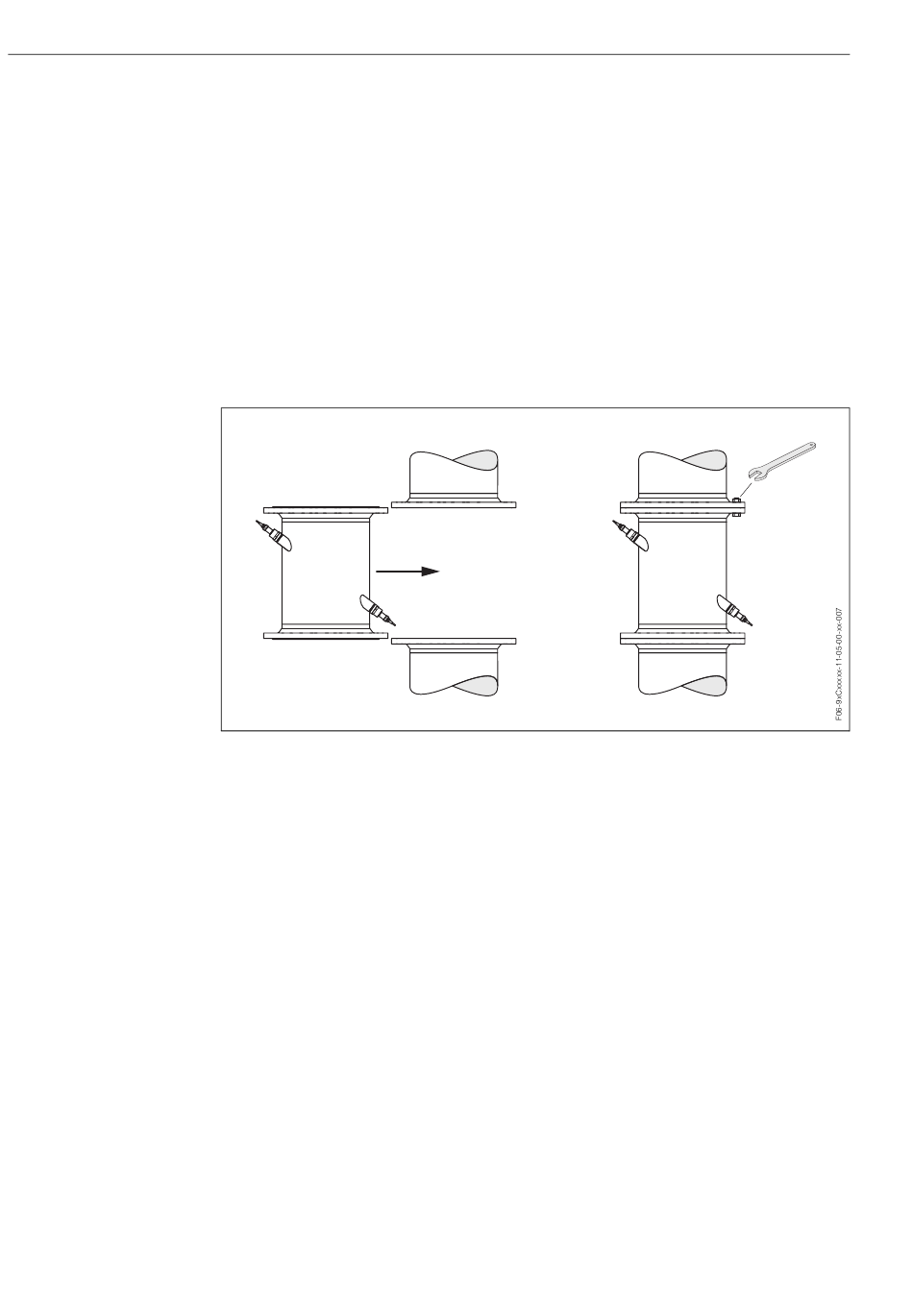

fig. 13: Montage tube de mesure Prosonic Flow C
Joints
Lors du montage des joints tenir compte des points suivants :
• Utiliser seulement des joints (Iterit) selon DIN 2690 pour les brides DIN.
• Les joints mis en place ne doivent pas entrer dans la section de la conduite.
Couples de serrage de vis
Tenir compte des points suivants :
• Les couples de serrage indiqués ne sont valables que pour des filets graissés.
• Les vis sont à serrer régulièrement en croix.
• Des vis trop serrées déforment les surfaces d'étanchéité ou endommagent le joint.
• Les couples de serrage indiqués sont valables pour des conduites non soumises à
des forces de traction.
