Connecteur de bus de terrain

Remarque !
Ces connecteurs ne peuvent être utilisés que pour les appareils PROFIBUS-PA.
La technique de raccordement du PROFIBUS-PA permet de raccorder des appareils
de mesure par le biais de raccords mécaniques uniformisés comme les T, répartiteurs
etc au bus de terrain. Cette technique de raccordement avec des répartiteurs et con-
necteurs embrochables préconfectionnés possède des avantages notables par rap-
port à un câblage conventionnel :
• Les appareils de terrain peuvent être supprimés, remplacés ou ajoutés à n'importe
quel moment au cours du fonctionnement normal. La communication n'est pas inter-
rompue.
• L'installation et la maintenance sont sensiblement simplifiés.
• Les infrastructures de câblage existantes sont utilisables et extensibles immédiate-
ment, par ex. lors de la construction de nouvelles distributions en étoile à l'aide de
modules à 4 ou 8 voies.
De ce fait, Prosonic Flow 93 est livrable au départ usine en option avec un connecteur
d'appareil pour bus de terrain déjà monté. Des connecteurs d'appareil pour bus de ter-
rain pour un montage ultérieur peuvent être commandés chez E+H comme pièces de
rechange. (v. page 99).
E
4
1
45.0 mm
(1.766")
M 12 x 1

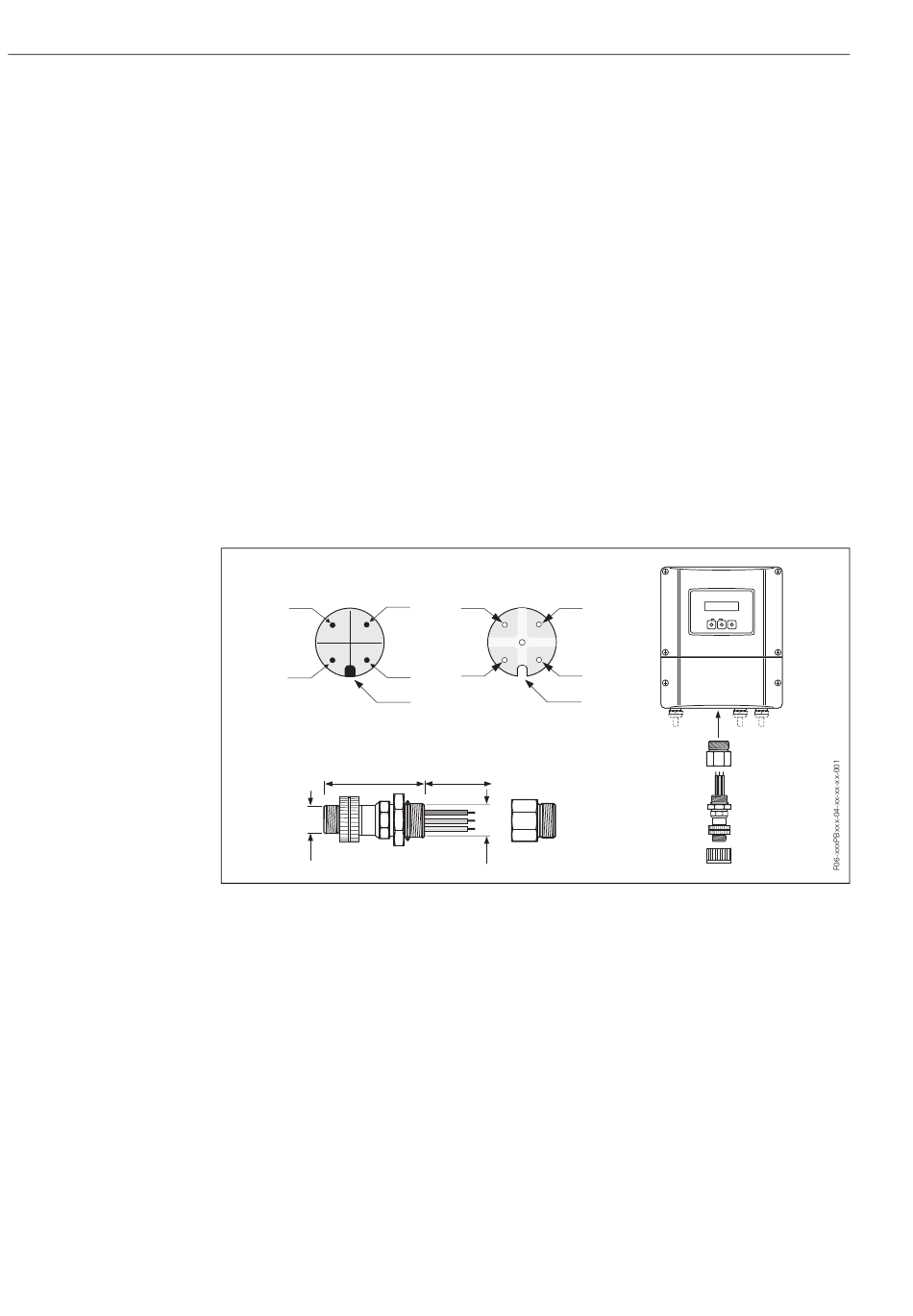

fig. 21: Connecteur d'appareil pour le raccordement à PROFIBUS-PA
A = Boitier pour montage mural
B = Capot de protection pour connecteur d'appareil
C = Connecteur de bus de terrain
D = Adaptateur PE 13,5 / M 20,5
E = Connecteur au boitier (mâle)
F = Prise (femelle)
Occupation des broches/Codes couleurs :
1 = fil brun : PA+ (borne 26)
2 = non raccordé
3 = fil bleu : PA – (borne 27)
4 = fil noir : Terre (Conseil pour le raccordement
5 = contact du milieu non occupé
6 = rainure de positionnement
7 = nez de positionnement
