5 Commande
42
5.2

Commande via l'affichage local

5.2.1

Interface utilisateur

Avec l'affichage vous pouvez lire d'importantes grandeurs nominales directement au
point de mesure ou configurer votre appareil par le biais du "Quick Setup" ou de la
matrice de programmation.
La zone d'affichage comprend au total quatre lignes sur lesquelles sont affichées les
valeurs mesurées et/ou les grandeurs d'état (sens d'écoulement, bargraph etc).
L'utilisateur a la possibilité de modifier l'affectation des lignes de l'affichage à certaines
grandeurs et de les adapter en fonction de ses besoins (→ voir Manuel "Description
des fonctions").
1
2

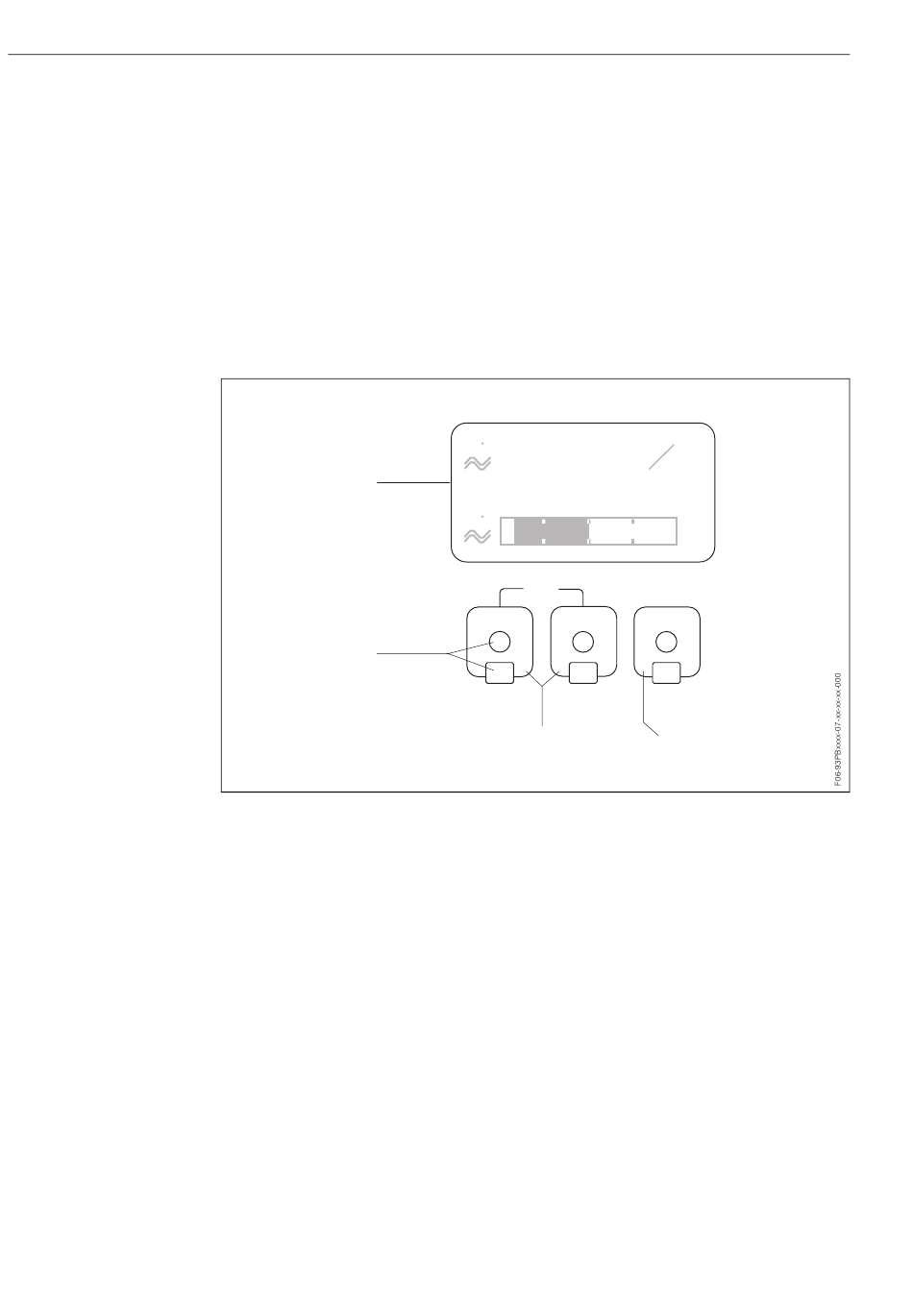

fig. 25: Eléments de commande et d'affichage
Affichage à cristaux liquides (1)
L'affichage à cristaux liquides rétroéclairé à 4 lignes indique les valeurs mesurées, les textes de dialogue,
ainsi que les messages de défaut ou d'avertissement. Par position HOME (mode d'exploitation) on désigne
l'affichage en cours de mesure nomale.
Eléments de commande optiques pour "Touch Control" (2)
Touches Plus/Moins (3)
→
– Position HOME Interrogation directe d'états de compteur et valeurs réelles des entrées/sorties
– Entrer les valeurs chiffrées, sélectionner les paramètres
– Sélection de différents blocs, groupes ou groupes de fonctions à l'intérieur de la matrice de programma-
tion.
En activant simultanément les touches +/
– Sortie progressive de la matrice de programmation
– Activer les touches +/- pendant plus de 3 secondes
– Interruption d'une entrée de données
Touche Enter (4)
→
– Position HOME Accès à la matrice de programmation
– Mémorisation des valeurs entrées ou réglages modifiés
PROline Prosonic Flow 93 C PROFIBUS-DP/-PA
+24.502 +24.502
v v
TOT1 TOT1
+1863.97 +1863.97
OK OK
v v
–50 –50 +50 +50
Esc
+
-
3
−
, on déclenche les fonctions suivantes :
→
position HOME
→
retour direct à la position HOME
l l
s s
3 3
m m
% %
E
4
