Querlenker
Halbachse quer zur Fahrtrichtung verbindet die Radaufhängung (Achszapfen, Achsschenkel und Achsschenkelbolzen) mit dem Chassis.
Querstabilisator
U-förmig gebogener Federstahldraht, der an den Enden über Kugelköpfe mit jeweils einem unteren Querlenker verbunden ist. Mittig ist der Drahtbügel
drehbar auf dem Differenzialgehäuse befestigt. Beim Einfedern eines Rades wird so das andere Rad über den Bügel mit eingefedert. Die Seitenneigung
(Rollneigung) des Fahrzeuges bei Kurvenfahrten wird dadurch verringert. Der Querstabilisator unterstützt zudem die Wirkung der Öldruck-Stoßdämpfer
besonders beim Ausfedern des Rades. Die Rückstellkraft des Drahtbügels unterstützt das Ausfedern des Stoßdämpfers (gegen die Reibung im Kolben).
Damit wird der Bodenkontakt des Rades in jeder Situation sichergestellt.
RC-Modell
"Radio Controlled", genauer: "Remote Controlled" Modell, also ferngesteuertes Modellfahrzeug
Resonanzschalldämpfer
Der Resonanzschalldämpfer dient einerseits der Geräuschdämmung, andrerseits der optimalen Leistungsentfaltung des Motors.
Schiebevergaser
Durch Verschieben des "Drosselkükens" wird die Luftzufuhr zum Motor reguliert. Gleichzeitig wird die konische Nadel eines Nadelventils (Leerlaufdüsen-
nadel) verschoben und so die durch den Vergaser durchströmende Kraftstoffmenge verändert.
Seilzugstarter
Dient zum Anlassen des Motors von Hand. Dreht die Kurbelwelle und damit über das Pleuel den Kolben, also den Motor durch. Eine integrierte Rückzugfeder
zieht das Seil wieder ein.
Servo
Stellmotor, dessen Welle sich in einem begrenzten Winkel in beide Richtungen dreht und mechanisch, über Hebel, eine Steuerfunktion ausführt.
Servohebel (Servoarm)
Hebel, Scheibe oder Kreuz mit 4 Steuerhebeln, der die Drehbewegung des Stellmotors über Anlenkhebel überträgt.
Servo-Reverse
Die am Fernsteuersender vorhandene Einstellmöglichkeit kehrt die Drehrichtung des Servos um.
Servo-Saver
Abgefedertes Zusatzgelenk zwischen Lenkservo und Spurstange. Plötzliche, harte Schläge auf die gelenkten Räder werden über dieses Gelenk gedämpft
und nicht direkt in das Servo eingeleitet.
Spurstange
Besteht meist aus drei beweglich miteinander verbundenen Hebeln. Die äußeren, in der Länge verstellbaren Spurstangen verbinden die Spurstangenhebel
am Achsschenkel beweglich mit dem mittleren Spurstangenteil. Dieses wird vom Lenkservohebel indirekt rechts / links geschwenkt.

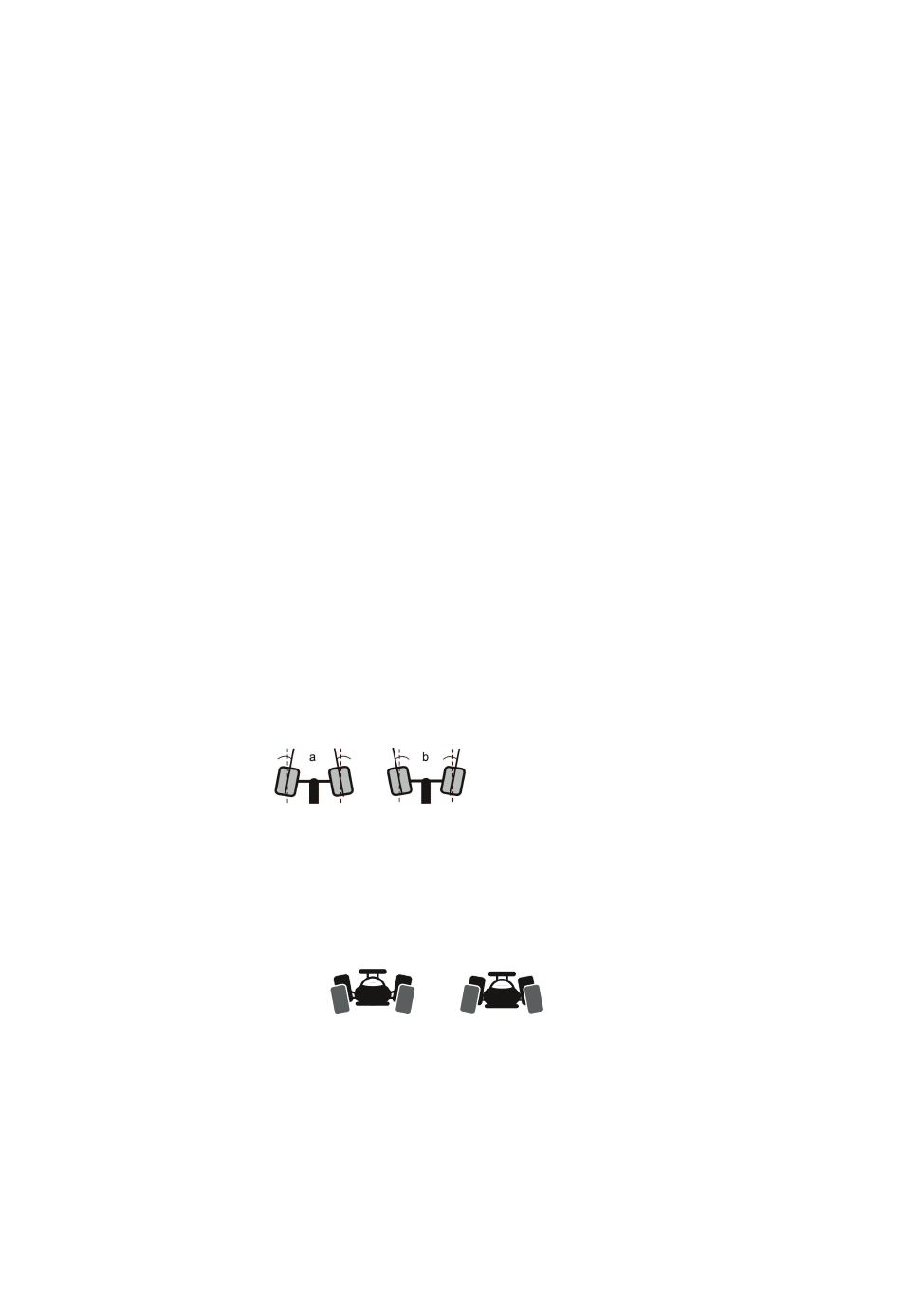

Spur
Stellung der Radebene zur Fahrtrichtung:
a = Vorspur, Räder zeigen nach innen
b = Nachspur, Räder zeigen nach außen
Spurstangenhebel
Hebelarm am Achsschenkel (Lenkhebel). Verschieben der Spurstange nach rechts und links bewirkt über diese Hebel ein Einschwenken der Räder.
Stoßfänger
Der Stoßfänger (Rammschutz) aus schlagzähem Kunststoff für optimale Dämpfung bei einem Frontalaufprall.
Sturz
Neigung der Radebene gegenüber der Senkrechten:
a = positiver Sturz
b = negativer Sturz
Treibstofftank
Der Treibstofftank mit Schnellverschluss ist über einen Schlauch am Anschlussnippel im Deckel mit dem Resonanzschalldämpfer verbunden. Im Fahrbetrieb
erzeugen so die Abgase einen Überdruck im Tank. Dieser Überdruck verbessert die Treibstoffzufuhr zum Vergaser.
Trimm-Hebel
Zur Feineinstellung der Servo-Neutralstellung. Die Trimmung ist den Ausschlägen der Fernsteuerhebel überlagert. dadurch lässt sich die Servo-Neutral-
stellung in die eine oder andere Richtung verschieben.
Vorspurblock
Hintere Lagerung der unteren Querlenkerachsen. Je nach Lochabstand stehen die Querlenkerachsen in einem Winkel (Vorspur) oder parallel zur Fahrzeug-
längsachse.
a b
