9

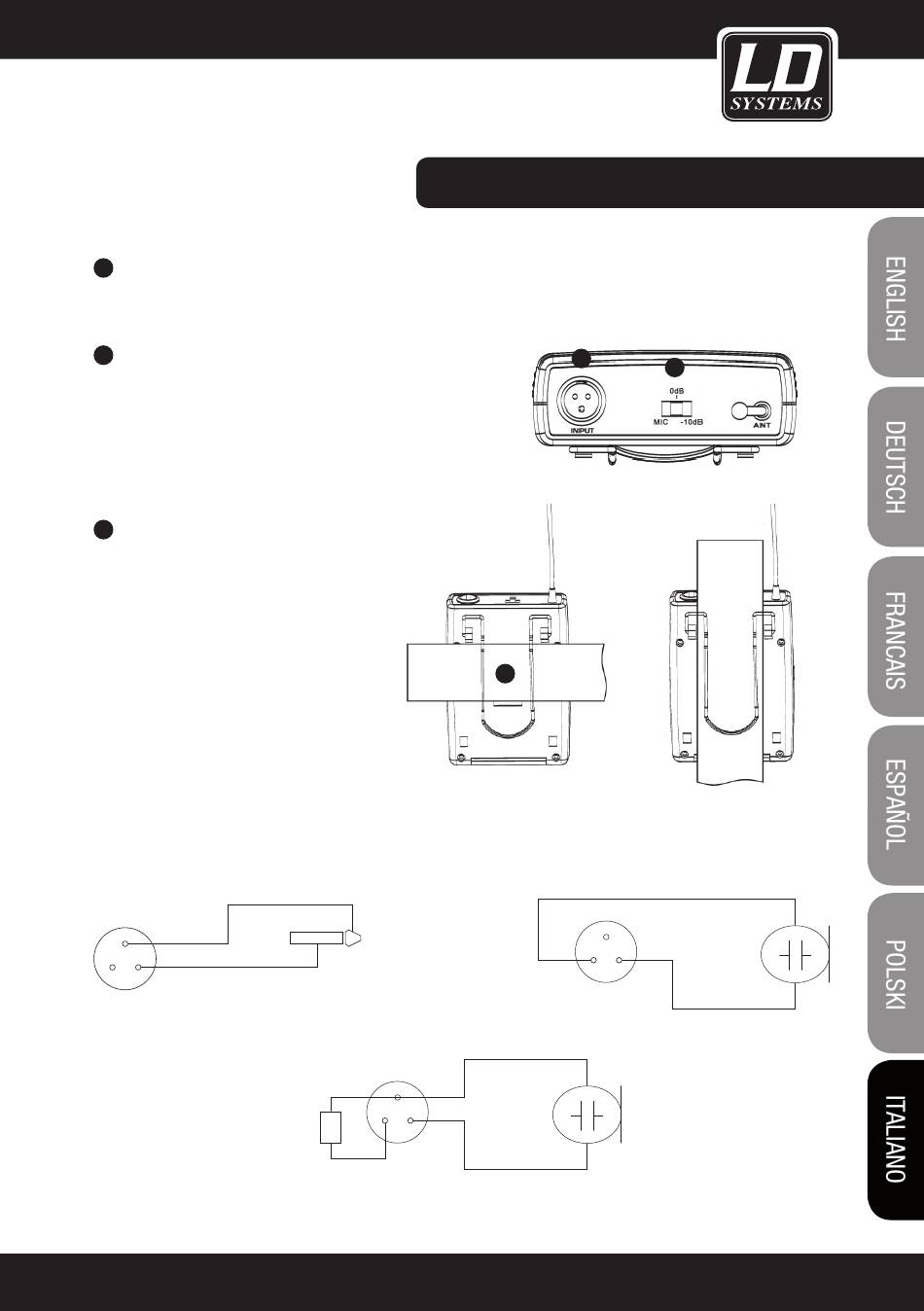

INPUT
Entrata mini XLR a 3 pin per il microfono o cavo per
chitarra forniti.
10 INTERRUTTORE GUADAGNO
Selezionare l'impostazione adeguata del guadagno.
MIC = microfono
0dB = chitarra con pick-up passivo
-10dB = chitarra con pick-up attivo
Se il segnale audio satura il ricevitore, portare il
guadagno al successivo valore inferiore.
11
CLIP PER CINTURA
Attaccare il bodypack a una cintura o tracolla per
chitarra come indicato sotto.
ASSEGNAZIONE PIN MINI-XLR DEL BODYPACK
MINI-XLR
2
3 1
Chitarra, basso e altre sorgenti di alta impedenza
Microfono a cuffia, Lavalier o per strumento a fiato a bassa sensibilità. Una resis-
tenza da 2,2 kOhm saldata tra i pin 2 e 3 aumenta il guadagno.
TRASMETTITORE BODYPACK:
jack 6,3 mm
manicotto cresta
MINI-XLR
2
R 2,2k
3 1
9
10
11
MINI-XLR
2
3 1
Microfono a cuffia, Lavalier o per strumento a fiato
143
