Dell OptiPlex 755 Guide D'utilisation page 158

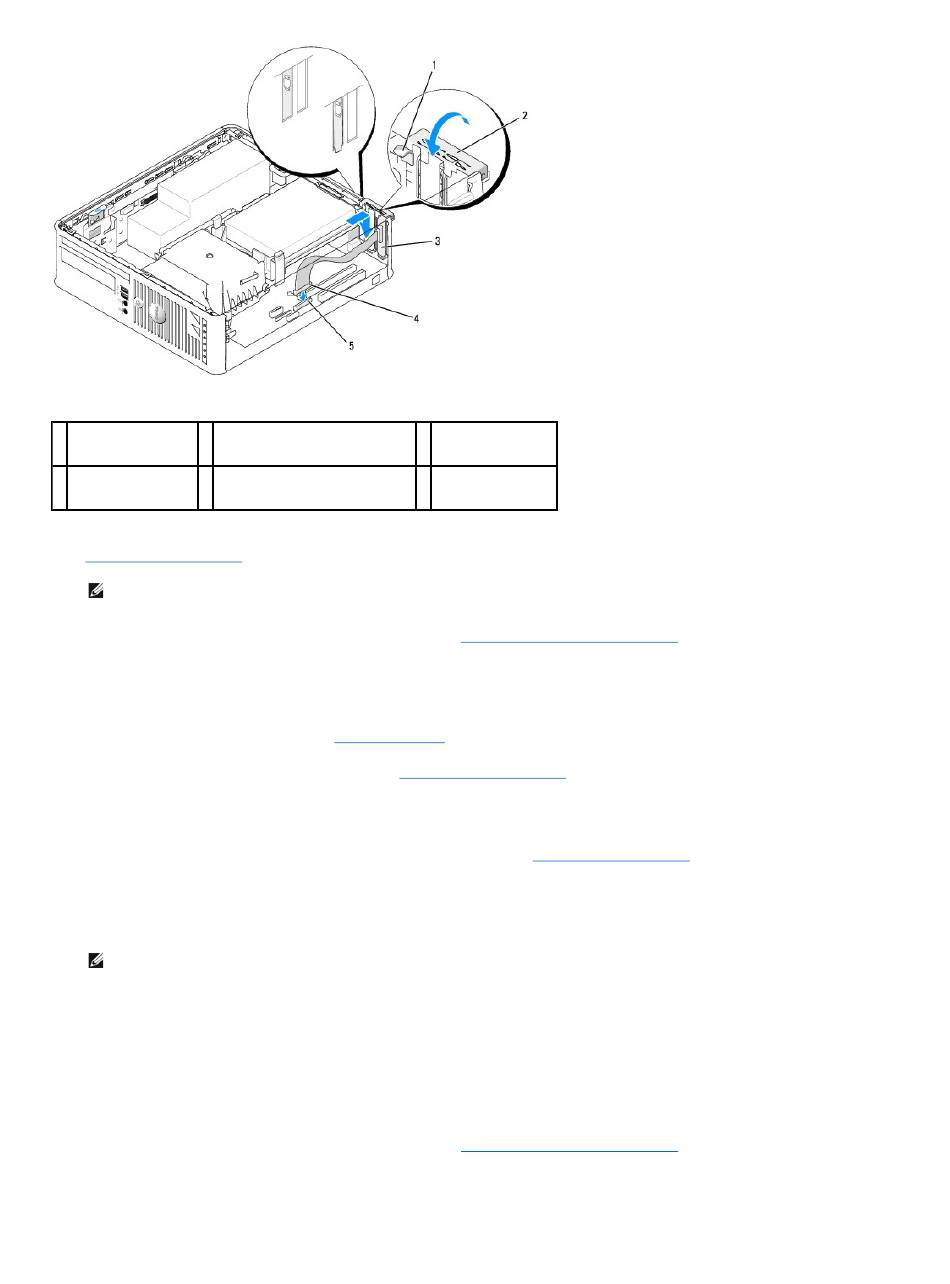

1 languette de retenue 2 loquet de retenue de l'adaptateur
4 connecteur de 5 connecteur de l'adaptateur de port
l'adaptateur de port série sur la carte mère
série (PS2/SERIAL2)
8. Branchez le câble de l'adaptateur sur le connecteur de l'adaptateur de port série PS/2 (PS2/SERIAL2) de la carte mère (reportez-vous à la section
Composants de la carte mère).
REMARQUE : Reportez-vous à la documentation de l'adaptateur de port série PS/2 pour obtenir des informations sur le branchement des câbles.
9. Remettez le capot de l'ordinateur en place
Retrait d'un adaptateur de port série PS/2
1. Suivez les procédures décrites dans la section Avant de
2. Retirez le capot de l'ordinateur
3. Soulevez avec précaution la languette de retenue située sur le loquet de retenue de la carte depuis l'intérieur pour faire pivoter le loquet en position
ouverte. Faites pivoter le loquet jusqu'à ce qu'il s'enclenche en position ouverte.
4. Débranchez le câble du port série PS/2 de la carte mère (reportez-vous à la section Composants de la carte mère).
5. Retirez le support de l'adaptateur de port série PS/2 de son logement.
6. Si vous retirez définitivement l'adaptateur, installez une plaque de recouvrement dans l'ouverture du connecteur de carte vide.
REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir
l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de
maintenir un flux d'air qui refroidit votre ordinateur.
7. Avant de fermer le mécanisme de retenue de la carte, vérifiez que :
Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement.
l
L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement.
l
8. Fermez le loquet de retenue pour le remettre en place et fixer ainsi toutes les cartes restantes.
9. Remettez le capot de l'ordinateur en place
eSATA
3 languette
(reportez-vous à la section Remise en place du capot de
commencer.
(reportez-vous à la section Retrait du capot de
(reportez-vous à la section Remise en place du capot de
d'adaptateur de port
série
l'ordinateur).
l'ordinateur.
l'ordinateur).
