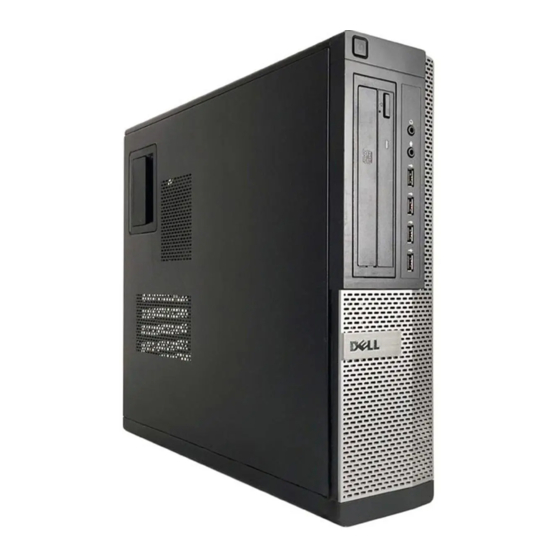

Manuel du propriétaire Dell OptiPlex 790
Desktop
Modèle réglementaire: D05D
Type réglementaire: D05D001

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell OptiPlex 790

  • Page 1 Manuel du propriétaire Dell OptiPlex 790 Desktop Modèle réglementaire: D05D Type réglementaire: D05D001...
  • Page 2: Remarques, Précautions Et Avertissements

    D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif dans les marques et noms ne lui appartenant pas.
  • Page 3: Table Des Matières

    Table des matières Remarques, précautions et avertissements..........2 Chapitre 1: Intervention à l'intérieur de votre ordinateur.......9 ............9 Avant d'intervenir à l'intérieur de votre ordinateur .......................10 Outils recommandés ...................11 Mise hors tension de l'ordinateur ............11 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Capot..................13 .......................13 Retrait du capot...
  • Page 4 .................28 Installation du module de mémoire Chapitre 8: Commutateur d'intrusion dans le châssis......29 ..............29 Retrait du commutateur d'intrusion du châssis ............30 Installation du commutateur d'intrusion du châssis Chapitre 9: Haut-parleur................31 ....................31 Retrait du haut-parleur .....................32 Installation du haut-parleur Chapitre 10: Dissipateur de chaleur et processeur.......33 ............33 Retrait du dissipateur de chaleur et du processeur ..........35...
  • Page 5 Alerte ! Les tentatives précédentes de démarrage du système ont été échoué sur le point de contrôle [nnnn]. Pour des informations d'aide à la résolution du problème, notez le point de contrôle et contactez le support ......................84 technique Dell........84 Alerte! Le cavalier de modification de sécurité est installé.................84 L'attachement n'a pas répondu...
  • Page 6 ....85 Code ECC (error-correction code) erroné lors de la lecture du disque ..................85 Défaillance du contrôleur ....................85 Erreur de données ................85 Réduction de la mémoire disponible .............85 Erreur de recherche lecteur de disquette 0 ..................85 Echec de lecture de disquette ........86 Echec de la réinitialisation du sous-système de disquette ......................86...
  • Page 7 Erreur du compteur de la puce du minuteur 2 ..............91 Interruption inattendue en mode protégé AVERTISSEMENT : le programme Disk Monitoring System de Dell a détecté que l'unité [0/1] sur le contrôleur EIDE [principal/secondaire] ne fonctionne pas conformément aux caractéristiques normales. Il est recommandé de sauvegarder immédiatement vos données et de remplacer le disque dur en...
  • Page 9: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 10: Outils Recommandés

    PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous extrayez les connecteurs, maintenez-les alignés uniformément pour éviter de courber les broches.
  • Page 11: Mise Hors Tension De L'ordinateur

    PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur l'ordinateur. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur. Mettez sous tension l'ordinateur. Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics.
  • Page 13: Chapitre 2: Capot

    Capot Retrait du capot Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Poussez le loquet du capot sur le côté de l'ordinateur. Soulevez le capot à 45 degrés et retirez-le de l'ordinateur.
  • Page 14: Installation Du Capot

    Installation du capot Placez le capot de l'ordinateur sur le châssis. Appuyez sur le capot jusqu'à ce que vous entendiez un clic indiquant qu'il est en place. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 15: Chapitre 3: Cache Avant

    Cache avant Retrait du cache avant Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Ecartez les clips de retenue du cache avant du châssis. Tournez le cache pour l'écarter de l'ordinateur et libérer les crochets sur le bord opposé...
  • Page 16: Installation Du Cache Avant

    Installation du cache avant Insérez le crochet dans le bord inférieur du cache avant dans les fentes à l'avant du châssis. Tournez le cache vers l'ordinateur pour engager les quatre clips de retenue du cache avant jusqu'à ce que vous entendiez un clip qui indique qu'ils sont installés. Installez le capot.
  • Page 17: Chapitre 4: Carte D'extension

    Carte d'extension Retrait de la carte d'extension Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Relevez le loquet de retenue de la carte. Tirez le levier pour l'écarter de la carte PCIe x16 pour libérer la languette de fixation de l'encoche de la carte.
  • Page 18 Soulevez la carte d'extensions PCI (si elle est présente) pour la retirer du connecteur et de l'ordinateur. Soulevez la carte d'extensions PCI x4 (si elle est présente) pour la retirer du connecteur et de l'ordinateur.
  • Page 19: Installation De La Carte D'extension

    Installation de la carte d'extension Insérez la carte PCIe x4 dans le connecteur sur la carte système et appuyez dessus pour la mettre en place. Insérez la carte PCIe (si elle existe) dans le connecteur sur la carte système et appuyez dessus pour la mettre en place.
  • Page 21: Chapitre 5: Unité Optique

    Unité optique Retrait de l'unité optique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Retirez le câble de données et le cordon électrique à l'arrière de l'unité optique. Relevez le loquet de l'unité optique et poussez cette dernière depuis l'arrière vers l'avant de l'ordinateur.
  • Page 22: Installation De L'unité Optique

    Installation de l'unité optique Abaissez le loquet de l'unité optique et poussez cette dernière depuis l'avant vers l'arrière de l'ordinateur. Connectez le câble de données et le cordon électrique à l'arrière de l'unité optique. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 23: Chapitre 6: Disque Dur

    Disque dur Retrait du disque dur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le câble de données et le cordon électrique à l'arrière du disque dur. Poussez le loquet du support du disque dur vers le disque dur et relevez-le. Courbez le support du disque dur et retirez le disque dur de 3,5"...
  • Page 24 Retournez le support du disque dur et enlevez les vis de fixation du disque dur de 2,5” en dessous du support. Courbez le support du disque dur et retirez les deux disques sur de 2,5” du support. Desserrez les vis de fixation du disque dur de 2,5" sur la partie supérieure du support du disque dur .
  • Page 25: Installation Du Disque Dur

    Desserrez les vis de fixation du disque dur de 2,5" en dessous du support du disque dur . Installation du disque dur Desserrez les vis de fixation du ou des disques durs de 2,5" au support de disque dur. Courbez le support du disque dur et insérez le disque dur de 3,5” ou les deux disques durs de 2,5”...
  • Page 27: Chapitre 7: Mémoire

    Mémoire Retrait du module de mémoire Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez les clips de retenue de chaque côté des modules de mémoire. Sortez les modules de leur connecteur sur la carte système.
  • Page 28: Installation Du Module De Mémoire

    Installation du module de mémoire Insérez les modules de mémoire dans les connecteurs sur la carte système dans l'ordre A1 > B1 > A2 > B2. Appuyez sur les modules de mémoire jusqu'à ce que les clips de retenue se remettent en place.
  • Page 29: Chapitre 8: Commutateur D'intrusion Dans Le Châssis

    Commutateur d'intrusion dans le châssis Retrait du commutateur d'intrusion du châssis Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du commutateur d'intrusion de la carte système. Faites glisser le commutateur d'intrusion vers l'arrière du châssis et retirez-le de la carte système.
  • Page 30: Installation Du Commutateur D'intrusion Du Châssis

    Installation du commutateur d'intrusion du châssis Insérez le commutateur d'intrusion à l'arrière du châssis et faites-le glisser vers le haut du châssis pour le fixer. Connectez le câble du commutateur d'intrusion à la carte système. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 31: Chapitre 9: Haut-Parleur

    Haut-parleur Retrait du haut-parleur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du haut-parleur de la carte système. Retirez le câble du haut-parleur du clip du châssis. Appuyez sur le loquet de fixation du haut-parleur et faites-le glisser vers le haut pour le retirer.
  • Page 32: Installation Du Haut-Parleur

    Installation du haut-parleur Appuyez sur le loquet de fixation du haut-parleur et faites glisser vers le bas pour le fixer. Faites passer le câble du haut-parleur dans le clip du châssis. Connectez le câble du haut-parleur à la carte système. Installez le capot.
  • Page 33: Chapitre 10: Dissipateur De Chaleur Et Processeur

    Dissipateur de chaleur et processeur Retrait du dissipateur de chaleur et du processeur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du bloc dissipateur de chaleur de la carte système. Desserrez les vis captives dans l'ordre 1, 2, 3 et 4.
  • Page 34 Soulevez le bloc dissipateur de chaleur et retirez-le de l'ordinateur et retirez-le de l'ordinateur. Posez-le en tournant le ventilateur vers le bas, la graisse thermique orientée vers le haut. Appuyez sur le levier et poussez-le vers l'extérieur pour le libérer de son crochet de retenue.
  • Page 35: Installation Du Dissipateur De Chaleur Et Du Processeur

    Installation du dissipateur de chaleur et du processeur Insérez le processeur dans son connecteur en veillant à l'installer correctement. Abaissez le couvercle du processeur. Abaissez le levier et poussez-le vers l'intérieur pour le placer dans le crochet de retenue. Placez le bloc dissipateur de chaleur dans le châssis. Serrez les vis captives pour fixer le bloc dissipateur de chaleur à...
  • Page 37: Chapitre 11: Pile Bouton

    Pile bouton Retrait de la pile bouton Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Poussez la pile pour la dégager du connecteur. Sortez la pile.
  • Page 38: Installation De La Pile Bouton

    Installation de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile bouton pour la mettre en place. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 39: Chapitre 12: Câble Du Commutateur Électrique

    Câble du commutateur électrique Retrait du câble du commutateur électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du commutateur électrique de la carte système. Ecartez le câble pour le libérer. Sortez le câble du commutateur électrique par l'avant de l'ordinateur.
  • Page 40: Installation Du Câble Du Commutateur Électrique

    Installation du câble du commutateur électrique Faites passer le câble du commutateur électrique par l'avant de l'ordinateur. Fixez le câble du commutateur électrique au châssis. Connectez le câble du commutateur électrique à la carte système. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 41: Chapitre 13: Capteur Thermique Frontal

    Capteur thermique frontal Retrait du capteur thermique frontal Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique des clips du châssis. Retirez le câble du capteur thermique du clip du châssis.
  • Page 42: Installation Du Capteur Thermique Frontal

    Ecartez le capteur de chaleur à l'avant du châssis et retirez-le. Installation du capteur thermique frontal Fixez le capteur thermique à l'avant du châssis. Placez le câble du capteur dans les clips du châssis. Connectez le câble du capteur à la carte système. Installez le cache avant.
  • Page 43: Chapitre 14: Ventilateur Système

    Ventilateur système Retrait du ventilateur du système Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du ventilateur du système de la carte système. Retirez le câble du ventilateur du système des clips du châssis. Poussez les quatre rondelles vers l'intérieur à...
  • Page 44: Installation Du Ventilateur Du Système

    Soulevez le ventilateur du système pour le retirez. Poussez vers le haut les quatre rondelles du ventilateur du système pour les retirer. Installation du ventilateur du système Placez le ventilateur du système dans le châssis. Passez les quatre rondelles dans le châssis et faites-les glisser le long des rainures pour les mettre en place.
  • Page 45 Connectez le câble du ventilateur du système à la carte système. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 47: Chapitre 15: Panneau D'entrée/Sortie

    Panneau d'entrée/sortie Retrait du panneau d'entrée/sortie Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du panneau d'entrée/sortie ou le câble FlyWire de la carte système. Retirez la vis de fixation du panneau d'entrée/sortie au châssis. Faites glisser le panneau d'entrée/sortie vers la droite du système pour le désolidariser du châssis.
  • Page 48: Installation Du Panneau D'entrée/Sortie

    Retirez le panneau d'entrée/sortie Installation du panneau d'entrée/sortie Insérez le panneau d'entrée/sortie dans la fente à l'avant du châssis. Faites glisser le panneau d'entrée/sorti vers la gauche de l'ordinateur pour le fixer au châssis. Serrez les vis de fixation du panneau d'entrée/sortie au châssis. Connectez le câble du panneau d'entrée/sortie ou le câble FlyWire à...
  • Page 49: Chapitre 16: Alimentation Électrique

    Alimentation électrique Retrait de l'alimentation électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le capteur thermique de l'unité d'alimentation électrique. Déconnectez le cordon d'alimentation à 4 broches de la carte système. Retirez le cordon électrique 4 broches des clips du châssis. Déconnectez le cordon d'alimentation à...
  • Page 50 Retirez le cordon d'alimentation 24 broches des clips du châssis. Retirez les vis de fixation du bloc d'alimentation électrique à l'arrière de l'ordinateur. Poussez la languette bleue à côté de l'alimentation électrique et poussez cette dernière vers l'avant de l'ordinateur.
  • Page 51: Installation De L'alimentation Électrique

    10. Soulevez l'alimentation électrique pour la sortir de l'ordinateur. Installation de l'alimentation électrique Placez l'alimentation électrique dans le châssis et poussez-la vers l'arrière de l'ordinateur pour la fixer. Serrez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Faites passer le cordon d'alimentation 24 broches dans le clip du châssis.
  • Page 53: Chapitre 17: Carte Système

    Carte système Retrait de la carte système Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Retirez le disque dur. Retirez les cartes d'extension. Retirez le dissipateur de chaleur et le processeur. Déconnectez tous les câbles de la carte système. Relevez et libérez le loquet de la carte d'extension pour pouvoir accéder aux vis de fixation de la carte système.
  • Page 54: Installation De La Carte Système

    Retirez les vis de fixation de la carte système au châssis. 10. Faites glisser la carte système vers l'avant de l'ordinateur. 11. Retirez la carte système du châssis. Installation de la carte système Alignez la carte système sur les connecteurs de port à l'arrière du châssis et placez la carte dans le châssis.
  • Page 55 Fermez le loquet de la carte d'extension. Connectez les câbles à la carte système. Installez le dissipateur de chaleur et le processeur. Installez la carte d'extension. Installez le disque dur. Installez le cache avant. Installez le capot. 10. Suivez les procédures dans Après une intervention dans l'ordinateur.
  • Page 57: Chapitre 18: Capteur Thermique De L'unité D'alimentation Électrique

    Capteur thermique de l'unité d'alimentation électrique Retrait du capteur thermique de l'unité d'alimentation électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique du clip du châssis.
  • Page 58: Installation Du Capteur Thermique De L'unité D'alimentation Électrique

    Ecartez le capteur thermique de l'unité d'alimentation électrique et retirez-le du châssis. Installation du capteur thermique de l'unité d'alimentation électrique Fixez le capteur thermique à l'unité d'alimentation électrique. Faites passer le câble du capteur thermique dans le clip du châssis. Connectez le câble du capteur à...
  • Page 59: Chapitre 19: Configuration Du Système

    Configuration du système Configuration du système Cet ordinateur offre les options suivantes : • Accès à la configuration du système en appuyant sur <F2> • Affichage d'un menu d'utilisation unique en appuyant sur <F12> Appuyez sur <F2> pour accéder à la configuration du système et modifier les paramètres définissables par l'utilisateur.
  • Page 60: Séquences De Touches De Synchronisation

    • Options de diagnostic — Le menu Démarrer) contient deux options de diagnostic, IDE Drive Diagnostics (Diagnostics du dique dur 90/90) et Boot to the Utility Partition (Démarrer dans la partition de l'utilitaire). Ainsi, l'utilisateur n'a pas à mémoriser les séquences de touches <Ctrl><Alt><D> et <Ctrl><Alt><F10> (qui fonctionnent toujours).
  • Page 61: Navigation

    La seconde méthode est appropriée si l'écran est déjà allumé. Dans le cas contraire, le système passe la fenêtre d'invite avant que le signal vidéo soit visible. Dans ce cas, utilisez la première méthode (voyants du clavier) pour déterminer si le clavier est initialisé.
  • Page 62 Général (Général) mémoire, mode des canaux de mémoire, technologie de mémoire, taille DIMM 1, taille DIMM 2, taille DIMM 3 et taille DIMM 4. • Processor Information (informations processeur) : affiche type de processeur, nombre de coeurs, ID processeur, vitesse horloge en cours, vitesse horloge minimale, vitesse horloge maximale, Cache L2 processeur, Cache L3 processeur, capacité...
  • Page 63 System Configuration (Configuration du système) REMARQUE: Selon l'ordinateur et les périphériques installés, les éléments répertoriés dans cette section peuvent apparaître ou non. Serial Port (Port série) Permet de définir les paramètres de port série. Vous pouvez affecter les valeurs suivantes au port série : •...
  • Page 64 System Configuration (Configuration du système) type de périphérique de stockage de masse (HDD, clé de mémoire, disquette). Les systèmes d'exploitation compatibles USB détectent toujours les périphériques de stockage de masse USB indépendamment de ce paramètre dès lors que le port est activé. Si le port USB est activé, le périphérique qui y es connecté...
  • Page 65 Security (Sécurité) • Confirm new password (Confirmer le nouveau mot de passe) Strong Password (Mot Ce champ force l'utilisation des mots de passe renforcés. de passe renforcé) Enforce strong password (Appliquer un mot de passe renforcé) - Cette option est désactivée par défaut. Password Ces champs contrôlent le nombre minimum et le nombre Configuration...
  • Page 66 Security (Sécurité) Non-Admin Setup Cette option permet de déterminer si les modifications de Changes l'option de configuration sont autorisées lorsqu'un mot de (Modifications de passe d'administrateur est défini. configuration non- Allow Wireless Switch Changes (Autoriser les modifications de commutation sans fil) - Cette option est désactivée par admin) défaut.
  • Page 67 Security (Sécurité) OROM Keyboard Permet de déterminer si vous accédez aux écrans Option ROM Access (Accès au Configuration (Option de configuration ROM) via des touches clavier OROM) rapides lors du démarrage. Plus précisément, ces paramètres peuvent empêcher l'accès à Intel RAID (CTRL+I) ou Intel Management Engine BIOS Extension (CTRL+P/F12) •...
  • Page 68 Performance • Enabled (Activé) — Permet au pilote Intel Turbo d'augmenter les performances du processeur ou du processeur graphique. Cette option est activée par défaut. Hyper-Thread Control Permet d'activer ou de désactiver la technologie Hyper- (Contrôle hyperthread) Threading. Cette option est activée par défaut. Power Management (Gestion de l'alimentation) AC Recovery Détermine la réponse du système lorsque l'alimentation CA est...
  • Page 69 Power Management (Gestion de l'alimentation) Wake on LAN Cette option permet d'activer l'ordinateur hors tension avec un signal LAN spécial. L'activation à partir de la veille n'est pas affectée par ce paramètres et elle doit être activée sur le système. Cette fonction fonctionne uniquement lorsque l'ordinateur est connecté...
  • Page 70 Virtualization Support (Support de virtualisation) Virtualization Cette option indique si un moniteur VMM (Virtual Machine (Virtualisation) Monitor) peut utiliser les fonctions matérielles supplémentaires d'Intel® Virtualization Technology. Enable Intel® Virtualization Technology (Activer Intel® Virtualization Technology) - Cette option est activée par défaut. VT for Direct I/O (VT Autorise ou empêche le moniteur VMM (Virtual Machine pour E/S directe)
  • Page 71 Image Server (Serveur d'image) REMARQUE: Ce champ s'applique uniquement lorsque le contrôle "Integrated NIC" dans le groupe "System Configuration" a la valeur "Enabled with ImageServer" et lorsque "Lookup Method" est affecté de la valeur "Static IP". ImageServer Port Définit le port IP principal d'ImageServer avec lequel le client (Port Image Server) communique.
  • Page 72 Image Server (Serveur d'image) REMARQUE: Ce champ s'applique uniquement lorsque le contrôle "Integrated NIC" dans le groupe "System Configuration" a la valeur "Enabled with ImageServer" et lorsque "Lookup Method" est affecté de la valeur "Static IP". License Status (Etat Affiche l'état en cours de la licence. de licence) System Logs (Journaux système) BIOS Events...
  • Page 73: Chapitre 20: Dépannage

    Dépannage Voyants de diagnostic REMARQUE: Les voyants de diagnostic indiquent uniquement l'avancement du test à la mise sous tension (POST). Ces voyants n'indiquent pas un problème provoquant l'arrêt du test POST. Les voyants de diagnostic se trouvent à l'avant du châssis, à côté du bouton d'alimentation.
  • Page 74 – Ignorez les prises multiples, les rallonges électriques et les autres appareils de protection électriques pour vérifier que l'ordinateur se met sous tensions correctement. – Vérifiez que les prises multiples sont connectées au secteur et sous tension. – Vérifiez que le secteur fonctionne en le testant avec un autre appareil, tel qu'une lampe.
  • Page 75 maintenez-le enfoncé. S'il s'allume, il peut qu'un périphérique soit défaillant. – Si le voyant ne s'allume toujours pas, débranchez les connexions du bloc d'alimentation de la carte système, puis appuyez sur le bouton de test de l'alimentation et maintenez-le enfoncé. S'il s'allume, il se peut que la carte système soit défaillante.
  • Page 76 Voyant Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de dépannage Retirez toutes les cartes périphériques des emplacements PCI et PCI-E et redémarrez l'ordinateur. S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous identifiiez la carte défaillante.
  • Page 77 Voyant Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de dépannage – Déconnectez tous les périphériques internes et externes et redémarrez l'ordinateur, S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous ayez identifié la carte défaillante. –...
  • Page 78 Bouton d'alimentation Description du Les modules de mémoire sont détectés, mais une erreur de problème mémoire s'est produite. Etapes de – Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
  • Page 79 Bouton d'alimentation Description du Aucun module de mémoire détecté. problème Etapes de – Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
  • Page 80 Etapes de – Déterminez s'il existe un conflit en retirant une carte dépannage d'extension (et non pas une carte graphique) et en redémarrant l'ordinateur. – Si le problème persiste, réinstallez la carte que vous avez retirée, puis retirez une autre carte et redémarrez l'ordinateur.
  • Page 81: Codes De Bips

    – Vérifiez que tous les disques durs et les câbles des unités optiques sont correctement connectés à la carte système. – Si un message s'affiche pour signaler un problème de périphérique (disque dur, par exemple), vérifiez le périphérique pour vous assurer qu'il fonctionne correctement.
  • Page 82 Code 1-3-1 à 2-4-4 Cause Modules DIMM non correctement identifiés ou utilisés Code 3-1-1 Cause Echec du registre DMA secondaire Code 3-1-2 Cause Echec du registre DMA principal Code 3-1-3 Cause Echec du registrede masque des interruptions principal Code 3-1-4 Cause Echec du registre de masque des interruptions secondaire Code...
  • Page 83 Code 3-4-3 Cause Erreur de recherche ROM vidéo Code 4–2–1 Cause Pas de cadencement Code 4–2–2 Cause Echec d'arrêt Code 4–2–3 Cause Erreur porte A20 Code 4–2–4 Cause Interruption inattendue en mode protégé Code 4–3–1 Cause Erreur mémoire au-dessus de l'adresse 0FFFFh Code 4–3–3 Cause...
  • Page 84: Messages D'erreur

    Dell. Description L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de suite pour la même erreur. Contactez Dell et communiquez le code du point de contrôle (nnnn) au technicien. Alerte! Le cavalier de modification de sécurité est installé.
  • Page 85: Code Ecc (Error-Correction Code) Erroné Lors De La Lecture Du Disque

    Code ECC (error-correction code) erroné lors de la lecture du disque Description Le contrôleur de lecteur de disquette ou de disque dur a détecté une erreur de lecture irrémédiable. Défaillance du contrôleur Description Le disque dur ou le contrôleur associé est défectueux. Erreur de données Description Le lecteur de disquette ou le disque dur ne peut pas lire les données.
  • Page 86: Echec De La Réinitialisation Du Sous-Système De Disquette

    Echec de la réinitialisation du sous-système de disquette Description Le contrôleur du lecteur de disquette est peut-être défaillant. Erreur porte A20 Description Un ou plusieurs modules peuvent être défaillants ou mal installés. Réinstallez les modules de mémoire et remplacez-les, si nécessaire. Défaillance générale Description Le système d'exploitation ne peut pas exécuter la commande.
  • Page 87: Informations De Configuration Non Valides. Exécutez Le Programme Setup

    Informations de configuration non valides. Exécutez le programme SETUP Description Les informations de configuration de l'ordinateur ne correspondent pas à la configuration matérielle. Configuration de mémoire non valide. Remplir emplacement DIMM1 Description L'emplacement DIMM1 ne reconnaît pas un module de mémoire. Réinstallez correctement le module.
  • Page 88: Erreur De Logique De Mot Double De Mémoire À L'adresse. Valeur De Lecture En Attente D'une Valeur

    Erreur de logique de mot double de mémoire à l'adresse. Valeur de lecture en attente d'une valeur. Description Un module de mémoire peut être défaillant ou mal installé. Réinstallez les modules de mémoire et remplacez-les, si nécessaire. Erreur de logique paire/impaire de mémoire à l'adresse. Valeur de lecture en attente d'une valeur.
  • Page 89: Aucun Secteur D'amorçage Sur Le Disque Dur

    Aucun secteur d'amorçage sur le disque dur Description Les informations de configuration de l'ordinateur peuvent être incorrectes dans la configuration système. Aucune interruption de cadence Description Une puce de la carte système est peut être défaillante. Erreur disque non système ou disque Description La disquette dans le lecteur A ne contient pas un système d'exploitation amorçable.
  • Page 90: Secteur Demandé Introuvable

    Secteur demandé introuvable Description Le système d'exploitation ne peut pas lire la disquette ou le disque dur, l'ordinateur n'a pas trouvé un secteur sur le disque ou le secteur demandé est défectueux. Echec de la réinitialisation Description La réinitialisation du disque a échoué. Secteur introuvable Description Le système d'exploitation ne trouve pas un secteur sur la disquette ou le disque dur.
  • Page 91: Erreur Du Compteur De La Puce Du Minuteur 2

    Description Le contrôleur du clavier est peut-être défaillant ou un module de mémoire est peut-être lâche. AVERTISSEMENT : le programme Disk Monitoring System de Dell a détecté que l'unité [0/1] sur le contrôleur EIDE [principal/ secondaire] ne fonctionne pas conformément aux caractéristiques normales.
  • Page 92: Est Inaccessible. Le Périphérique N'est Pas Prêt

    X:\ est inaccessible. Le périphérique n'est pas prêt Description Le lecteur de disquette ne peut pas lire la disquette. Insérez une disquette dans le lecteur et recommencez.
  • Page 93: Chapitre 21: Caractéristiques

    Caractéristiques Caractéristiques techniques REMARQUE: Les offres peuvent varier d'une région à l'autre. Pour plus d'informations sur la configuration de l'ordinateur, cliquez sur Démarrer Démarrer dans XP) Aide et support, puis sélectionnez l'option d'affichage des informations sur l'ordinateur. Processeur Type de processeur •...
  • Page 94 Mémoire Ultra compacte Deux emplacements DIMM Capacité 1 Go, 2 Go et 4 Go Mémoire minimale 1 Go Mémoire maximale Bureau, mini tour, compact 16 Go Ultra compacte 8 Go Vidéo Intégré • Intel HD Graphics • Intel HD Graphics 2000 Discret Carte graphique PCI Express x16 Mémoire vidéo...
  • Page 95 Bus d'extension • Vitesse bidirectionnnelle emplacement x16-– 16 Go/s SATA : 1,5 Gbps, 3 Gbps et 6 Gbps Cartes Mini tour une carte standard Bureau une carte demi-hauteur Compacte aucun Ultra compacte aucun PCI Express x16 (avec support pour PCI-Express x1) Mini tour une carte standard Bureau...
  • Page 96 Périphériques Accessible en interne : Bâti des lecteurs SATA 3,5 pouces Mini tour deux Bureau Compacte Ultra compacte aucun Baies d'unité SATA 2,5 pouces Mini tour deux Bureau Compacte Ultra compacte Connecteurs externes Audio : Panneau arrière deux connecteurs pour sortie lige et entrée ligne/microphone Panneau avant deux connecteur pour microphone et casque...
  • Page 97 Connecteurs externes Vidéo Connecteur VGA 15 broches, Connecteur port d'écran 20 broches REMARQUE: Les connecteurs vidéo disponibles peuvent varier en fonction de la carte graphique sélectionnée. Connecteurs de la carte système Largeur de données PCI 2.3 (maximum) — 32 bits Mini tour, bureau un connecteur 120 broches Compact, ultra compact...
  • Page 98 Connecteurs de la carte système Compact, ultra compact aucun Ventilateur du système un connecteur 5 broches Contrôle du panneau avant Mini tour, bureau, compact un connecteur à 34 broches Ultra compacte un connecteur à 20 broches Bureau , compact, ultra compact deux connecteurs 2 broches Processeur un connecteur 1155 broches...
  • Page 99 Contrôles et voyants Voyant d'intégrité de liaison sur la Vert — Bonne connexion de 10 Mbps entre carte réseau intégrée le réseau et l'ordinateur. Orange — Bonne connexion de 100 Mbps entre le réseau et l'ordinateur. Jaune — Bonne connexion de 1000 Mbps entre le réseau et l'ordinateur.
  • Page 100 Alimentation Puissance Dissipation Tension de chaleur maximale REMARQUE: La dissipation de chaleur est calculé en utilisant la puissance nominale de l'alimentation électrique. Pile bouton Cellule bouton au lithium 3 V CR2032 Physique Hauteur Largeur Profondeur Poids Mini tour 36,00 cm 17,50 cm 41,70 cm 8,87 kg...
  • Page 101 Conditions environnementales Fonctionnement De –15,2 m à 3048 m Stockage De –15,2 m à 10 668 m Niveau de contaminant en suspension G1 ou moins conformément à ANSI/ISA- S71.04-1985...
  • Page 103: Chapitre 22: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou...

Ce manuel est également adapté pour:
