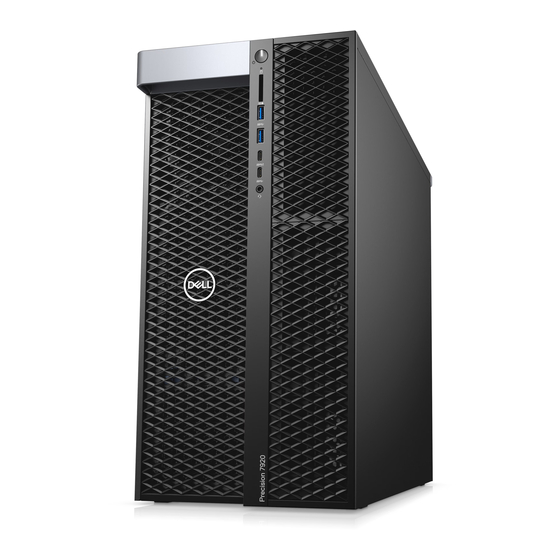

Tour Dell Precision 7920
Manuel du propriétaire
Modèle réglementaire: D04X
Type réglementaire: D04X001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Precision 7920

Sommaire des Matières pour Dell Precision 7920

  • Page 1 Tour Dell Precision 7920 Manuel du propriétaire Modèle réglementaire: D04X Type réglementaire: D04X001...
  • Page 2 Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l’intérieur de votre ordinateur....................7 Consignes de sécurité................................7 Éteindre l’ordinateur sous Windows 10..........................8 Avant une intervention à l’intérieur de l’ordinateur......................8 Après une intervention à l’intérieur de l’ordinateur......................8 2 Retrait et installation de composants......................9 Liste des tailles de vis................................
  • Page 4 Cadre avant d’entrée et de sortie........................... 31 Retrait du cadre avant d’entrée et de sortie......................31 Installation du cadre avant d’entrée et de sortie....................33 Panneau d’entrées/sorties avant........................... 33 Retrait du panneau d’entrée et de sortie avant......................33 Installation du panneau d’entrée et de sortie avant....................36 Retrait du support du panneau d’entrée et de sortie.....................37 Installation du support du panneau d’entrée et de sortie..................38 Ventilateur arrière du système............................38...
  • Page 5 Mise à jour du BIOS sur les systèmes où Bitlocker est activé................81 Mise à jour du BIOS de votre système à l’aide d’une clé USB................81 Mise à jour du BIOS Dell dans les environnements Linux et Ubuntu..............82 Flashage du BIOS à partir du menu d’amorçage F12.....................82 Mot de passe système et de configuration........................
  • Page 6 Pilotes des périphériques logiciels..........................91 Périphériques d'interface utilisateur......................... 91 Périphériques portables............................. 91 7 Dépannage..............................92 Diagnostic Dell Enhanced Pre-Boot System Assessment (ePSA) 3.0..............92 Exécution des diagnostics ePSA..........................92 Tester la mémoire grâce à ePSA..........................92 Codes de clignotement du bouton d’alimentation au préamorçage..............93 8 Contacter Dell..............................98...

  • Page 7: Intervention À L'intérieur De Votre Ordinateur

    Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie.

  • Page 8: Éteindre L'ordinateur Sous Windows 10

    Éteindre l’ordinateur sous Windows 10 PRÉCAUTION : Pour éviter de perdre des données, enregistrez et fermez tous les fichiers ouverts, puis quittez tous les programmes en cours d’exécution avant d’arrêter l’ordinateur ou de retirer le capot latéral. Cliquez ou appuyez sur l’ Cliquez ou appuyez sur l’...

  • Page 9: Retrait Et Installation De Composants

    Retrait et installation de composants Sujets : • Liste des tailles de vis • Outils recommandés • Bloc d’alimentation (PSU) • Panneau latéral • Carénage à air • Cadre avant • Support PCIe • Commutateur d’intrusion • Assemblage avant du ventilateur système •...
  • Page 10 Composant Type de vis Quantité Câble du lecteur de disque optique plat pour Nº 6–32 UNC X5,45 mm un branchement en aveugle sur le support de lecteur Support FIO Nº 6-32X1/4 de pouce Panneau latéral droit Nº 6–32 UNC X7,0 mm Carénage à...

  • Page 11: Outils Recommandés

    Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : • Tournevis cruciforme nº 0 • Tournevis cruciforme nº 1 • Tournevis cruciforme nº 2 • Pointe en plastique • Tournevis Torx T-30 REMARQUE : Le tournevis nº 0 est destiné aux vis 0 à 1 et le tournevis nº 1 est destiné aux vis 2 à 4 Bloc d’alimentation (PSU) Retrait du bloc d’alimentation Suivez les procédures décrites dans la section...

  • Page 12: Installation Du Bloc D'alimentation

    Installation du bloc d’alimentation Faites glisser le bloc d’alimentation dans le logement correspondant du système. Connectez le cordon électrique au système. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur Panneau latéral Retrait du panneau latéral Suivez les procédures décrites dans la section Avant une intervention à...

  • Page 13: Installation Du Panneau Latéral

    Soulevez le cache de fond pour le retirer du système. Installation du panneau latéral Tout d’abord, alignez la partie inférieure du panneau latéral sur le châssis. Assurez-vous que le crochet situé sur la partie inférieure du panneau latéral s’enclenche dans l’encoche du système. Faites glisser le panneau du système pour l’enclencher.

  • Page 14: Installation Du Carénage À Air

    Installation du carénage à air Placez le carénage dans sa position et assurez-vous que la languette s’insère dans le système. Appuyez sur le carénage jusqu’à ce qu’il s’enclenche. Reconnectez le câble du connecteur du ventilateur à la carte système. Installez le panneau latéral.
  • Page 15 Retirez les vis de fixation du ventilateur au carénage à air [1] et soulevez le ventilateur pour l’en retirer [2]. REMARQUE : Le carénage devra être légèrement ouvert pour être retiré. Retrait et installation de composants...

  • Page 16: Installation Du Carénage Du Ventilateur

    Installation du carénage du ventilateur Placez le ventilateur dans sa position à l’intérieur du carénage à air. Replacez les vis qui fixent le ventilateur au carénage à air. Refaites passer le câble du connecteur du ventilateur arrière dans les loquets du carénage à air. Installez les éléments suivants : Carénage à...
  • Page 17 b Faites pivoter le cadre vers l’avant, puis soulevez-le pour le retirer du système. Retrait et installation de composants...

  • Page 18: Installation Du Cadre Avant

    Installation du cadre avant Tout en maintenant le cadre, assurez-vous que les crochets situés dessus s’enclenchent dans les encoches sur le système. Faites pivoter le cadre vers l’avant et appuyez dessus jusqu’à ce que les languettes s’enclenchent. Suivez les procédures décrites dans la section Après une intervention à...

  • Page 19: Installation Du Support De Carte Pcie

    Installation du support de carte PCIe Alignez le support de la carte PCIe sur l’emplacement en face de l’assemblage du ventilateur système, puis appuyez dessus jusqu’à ce qu’il s’enclenche. Faites repasser les deux câbles dans le clip de fixation du support de la carte PCIe. Connectez les câbles d’alimentation de chaque côté...
  • Page 20 Installez le panneau latéral droit Retournez le système avec le capot vers le haut pour accéder au loquet de verrouillage. Retirez les composants suivants : Panneau latéral carénage à air Support de la carte PCIe Pour retirer le module commutateur d’intrusion : Tirez le câble du commutateur d’intrusion inférieur vers le haut du châssis [1].

  • Page 21: Installation Du Commutateur D'intrusion

    Installation du commutateur d’intrusion Placez le module du commutateur d’intrusion dans son emplacement sur l’assemblage avant du ventilateur système. Pour fixer le module du commutateur d’intrusion sur le châssis avant du ventilateur système, replacez la vis sur le module. Faites passer les câbles du commutateur d’intrusion dans le clip de fixation du châssis. Connectez le câble d’interrupteur d’intrusion à...

  • Page 22: Assemblage Avant Du Ventilateur Système

    Assemblage avant du ventilateur système Retrait de l’assemblage avant du ventilateur système Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez les composants suivants : Panneau latéral cadre avant carénage à air Support de la carte PCIe Pour retirer l’assemblage du ventilateur système : Retirez la vis du module commutateur d’intrusion [1], puis soulevez celui-ci pour le retirer du châssis du ventilateur système [2].
  • Page 23 PRÉCAUTION : Ne tirez pas sur les fils du câble du connecteur. Déconnectez plutôt le câble en tirant sur l’extrémité du connecteur. Si vous tirez sur les fils du câble, ils risquent de se détacher du connecteur. Retirez les deux vis de fixation du châssis du ventilateur au système [1] et les deux vis de fixation du châssis du ventilateur à l’avant du système [2].
  • Page 24 Faites pivoter l’assemblage du ventilateur et soulevez-le pour le retirer du système. Retrait et installation de composants...

  • Page 25: Installation De L'assemblage Avant Du Ventilateur Système

    Installation de l’assemblage avant du ventilateur système Tenez le ventilateur du système par les bords, l'extrémité du câble face au bas du châssis. Replacez les deux vis de fixation de l’assemblage du ventilateur système à l’avant du système. Replacez les deux vis de fixation de l’assemblage du ventilateur système au système. Connectez les quatre câbles du ventilateur système à...

  • Page 26: Retrait Du Haut-Parleur Interne Du Châssis

    Retrait du haut-parleur interne du châssis Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez les composants suivants : Panneau latéral cadre avant carénage à air Pour retirer le haut-parleur interne du châssis : Déconnectez du connecteur de l’assemblage du ventilateur système l’une des extrémités du câble du haut-parleur interne du châssis [1].

  • Page 27: Installation Du Haut-Parleur Interne Du Châssis

    Installation du haut-parleur interne du châssis Appuyez sur les languettes situées de chaque côté du haut-parleur interne et faites glisser le module de haut-parleur dans son logement pour le fixer dans le système. Faites passer le câble du haut-parleur interne du châssis dans le clip de fixation de l’assemblage du ventilateur système. Connectez l’une des extrémités du câble du haut-parleur interne du châssis au connecteur de l’assemblage du ventilateur système.

  • Page 28: Installation Du Cadre Du Disque Dur Et Du Lecteur De Disque Optique

    Vous pouvez éventuellement retirer du châssis le cadre du lecteur de disque optique en regard du disque dur en faisant levier sur les bords du cadre et en le soulevant pour le retirer. Installation du cadre du disque dur et du lecteur de disque optique Si le cadre du lecteur de disque optique a été...
  • Page 29 b Tirez sur le loquet pour faire glisser le support en dehors du logement du disque dur. Retrait et installation de composants...

  • Page 30: Installation Du Support Du Disque Dur

    Installation du support du disque dur Glissez le support dans la baie prévue à cet effet, jusqu’à ce qu’elle s’enclenche. PRÉCAUTION : Assurez-vous que le loquet est ouvert avant d’installer le support. Fermez le loquet. Installez le composants suivants : cadre du disque dur et du lecteur de disque optique compact panneau latéral Suivez les procédures décrites dans la section...

  • Page 31: Installation Du Disque Dur

    Installation du disque dur Insérez le disque dur dans le support 3,5 pouces avec l’extrémité du connecteur du disque dur placé vers l’arrière du support. Glissez le support du disque dur dans la baie à disques durs. Installez les composants suivants : support du disque dur cadre du disque dur et du lecteur de disque optique compact panneau latéral...
  • Page 32 Faites légèrement glisser le panneau et soulevez-le pour le retirer du châssis. Retrait et installation de composants...

  • Page 33: Installation Du Cadre Avant D'entrée Et De Sortie

    Installation du cadre avant d’entrée et de sortie Alignez le cadre sur la partie avant du châssis du système et insérez-le à l’intérieur. Installez les éléments suivants : cadre du disque dur et du lecteur de disque optique cadre avant Panneau latéral Appliquez les procédures décrites dans la section Après une intervention dans...
  • Page 34 ventilateur système avant cadre du disque dur et du lecteur de disque optique cadre d’entrée et de sortie Pour retirer le panneau d’entrée/sortie (E/S) avant : Déconnectez les câbles suivants des connecteurs sur le panneau d’E/S : • Câble du panneau avant [1] •...
  • Page 35 Faites glisser le panneau d’E/S vers la gauche du système pour le libérer, puis retirez-le. Retrait et installation de composants...

  • Page 36: Installation Du Panneau D'entrée Et De Sortie Avant

    Installation du panneau d’entrée et de sortie avant Insérez le panneau des entrées/sorties dans la fente situé sur le panneau avant. Faites glisser le panneau d’E/S vers la droite du système pour le fixer au châssis. Replacez la vis pour fixer le panneau d’E/S au châssis. Connectez les câbles suivants aux connecteurs du panneau d’E/S : •...

  • Page 37: Retrait Du Support Du Panneau D'entrée Et De Sortie

    Support PCIe cadre avant carénage à air Panneau latéral Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Retrait du support du panneau d’entrée et de sortie Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur.

  • Page 38: Installation Du Support Du Panneau D'entrée Et De Sortie

    Installation du support du panneau d’entrée et de sortie Insérez le module d’entrée/sortie (E/S) dans le support métallique. Replacez les deux vis pour fixer le panneau d’E/S au support d’E/S. Installez les éléments suivants : panneau d’entrée et de sortie cadre d’entrée et de sortie cadre du disque dur et du lecteur de disque optique ventilateur système avant...
  • Page 39 b Déconnectez les câbles du ventilateur système de la carte système [1, 2]. PRÉCAUTION : Ne tirez pas sur les fils du câble du connecteur. Déconnectez plutôt le câble en tirant sur l’extrémité du connecteur. Si vous tirez sur les fils du câble, ils risquent de se détacher du connecteur. Retirez du système l’assemblage du ventilateur système.

  • Page 40: Installation Du Ventilateur Système Arrière

    Installation du ventilateur système arrière Tenez le ventilateur système arrière par les bords avec l’extrémité du câble face au bas du châssis. Connectez les deux câbles du ventilateur système à la carte système. Replacez les deux vis pour fixer le ventilateur au châssis. Installez les éléments suivants : carénage à...

  • Page 41: Lecteur De Disque Optique Compact

    Lecteur de disque optique compact Retrait du lecteur de disque optique plat et de son loquet Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le panneau latéral droit Pour retirer le lecteur de disque optique : Déconnectez le câble de données et le câble d’alimentation [1] du connecteur du lecteur optique.
  • Page 42 Pour retirer le support de lecteur de disque optique du lecteur : Poussez le loquet du lecteur optique vers l’intérieur pour le déconnecter du lecteur. b Retirez le loquet du lecteur optique. Retrait et installation de composants...

  • Page 43: Installation Du Lecteur De Disque Optique Plat Et De Son Loquet

    Installation du lecteur de disque optique plat et de son loquet Placez le loquet du lecteur de disque optique dans sa position sur le lecteur et verrouillez-le. À l’avant du système, faites glisser le lecteur optique dans la baie de lecteur jusqu’à sa fixation. Connectez le câble de données et le câble d’alimentation au lecteur optique.
  • Page 44 Retirez les trois vis de fixation de la carte contrôleur au châssis [1, 2]. Soulevez la carte contrôleur pour la retirer du châssis. Retrait et installation de composants...

  • Page 45: Installation De La Carte De Distribution De L'alimentation Et De La Carte Contrôleur De Ventilateur

    Installation de la carte de distribution de l’alimentation et de la carte contrôleur de ventilateur Replacez la carte contrôleur dans son emplacement sur le châssis et fixez-la au châssis avec les trois vis. Connectez les deux câbles d’alimentation, les câbles du ventilateur, le câble PDB et les câbles d’alimentation VGA aux connecteurs de la carte contrôleur.

  • Page 46: Installation Du Support Avant Du Ventilateur De Disque Dur

    Retirez du châssis le support du ventilateur de disque dur. Installation du support avant du ventilateur de disque dur Connectez les câbles du ventilateur aux connecteurs de la carte de distribution de l’alimentation et de la carte contrôleur de ventilateur. Connectez le câble d’alimentation au connecteur de la carte de distribution de l’alimentation et de la carte contrôleur de ventilateur.

  • Page 47: Installation Du Ventilateur Dans Le Support De Ventilateur

    Installation du ventilateur dans le support de ventilateur Placez le ventilateur dans le support de ventilateur. Serrez les rondelles fixant le ventilateur au support. Installez les éléments suivants : ventilateur système panneau latéral Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.

  • Page 48: Processeur Graphique (Gpu)

    Processeur graphique (GPU) Retrait du GPU Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le panneau latéral. Pour retirer le GPU : Débranchez le câble d’alimentation [1] de la carte GPU. REMARQUE : Toutes les cartes GPU n’ont pas de câble d’alimentation.

  • Page 49: Installation Du Gpu

    Installation du GPU Alignez et placez le GPU sur le logement PCIe de la carte système. Appuyez pour l’installer fermement dans le logement. Branchez le câble d’alimentation au GPU. Verrouillez les deux clips bleus vers l’avant sur la plaque de recouvrement pour fixer le GPU à la carte système. Installez le panneau latéral.

  • Page 50: Installation Du Module De Mémoire

    Soulevez la barrette de mémoire pour la retirer de son banc sur la carte système. AVERTISSEMENT : Si vous faites pivoter la barrette de mémoire pour l’extraire de son logement, vous risquez de l’endommager. Assurez-vous de la retirer de son logement sans l’incliner. Installation du module de mémoire Alignez l’encoche du module de mémoire sur la languette de son connecteur.
  • Page 51 b Retirez la pile bouton de la carte système. Installation de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile bouton, placée côté positif (+) vers le haut, jusqu’à ce que le loquet de verrouillage se remette en place et la fixe à la carte système.

  • Page 52: Module De Dissipateur De Chaleur Du Processeur

    Module de dissipateur de chaleur du processeur Retrait du module de dissipateur de chaleur du processeur Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. REMARQUE : Assurez-vous que vous disposez d’un tournevis Torx 30 afin de retirer le module de dissipateur de chaleur du processeur.

  • Page 53: Installation Du Module De Dissipateur De Chaleur Du Processeur

    Installation du module de dissipateur de chaleur du processeur Placez le dissipateur de chaleur sur le logement du processeur. Remettez en place les quatre vis en diagonale (1, 2, 3, 4), pour fixer le dissipateur de chaleur sur la carte système. Installez les éléments suivants : carénage à...
  • Page 54 d Utilisez un tournevis Torx pour faire levier sur le module du dissipateur de chaleur du processeur et le retirer. Placez la lame entre le clip et le processeur. REMARQUE : Vous pouvez également utiliser un tournevis plat ou une pointe en plastique. Débloquez le processeur des deux loquets de verrouillage situés sur le support du processeur et soulevez délicatement le processeur.

  • Page 55: Installation Du Cpu

    Installation du CPU Orientez le support du processeur afin que sa face lisse (sans logo) soit dirigée vers le haut et que son triangle se trouve dans le coin inférieur gauche. Alignez le processeur avec le support afin que le triangle sur la partie supérieure du processeur soit aligné sur celui du support. Retrait et installation de composants...
  • Page 56 Retournez le processeur et le support afin que les broches du processeur et le côté avec logo du support soient orientés vers le haut. Insérez délicatement le processeur dans le support afin qu’il soit fixé par les crochets sur les côtés supérieur et inférieur du support. REMARQUE : Après avoir inséré...
  • Page 57 Insérez le processeur et l’assemblage de support dans le dissipateur de chaleur de sorte que les crochets situés aux quatre coins du support s’enclenchent dans les ouvertures du dissipateur de chaleur. REMARQUE : Après avoir inséré le processeur et l’assemblage de support dans le dissipateur de chaleur, vérifiez si le triangle situé...

  • Page 58: Carte Système

    Installez les éléments suivants : dissipateur de chaleur carénage à air panneau latéral Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Carte système Retrait de la carte système Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur.
  • Page 59 Déconnectez les câbles du panneau avant [1], le câble d’alimentation [2], le câble USB 2 du panneau avant et le câble DD [3] Retirez le panneau latéral droit pour déconnecter le câble SATA 0 de la carte système. REMARQUE : En fonction de la configuration du système, il peut être nécessaire de déconnecter d’autres câbles.
  • Page 60 Retirez les douze vis de fixation de la carte système au châssis. Soulevez la carte système pour la retirer du châssis. Retrait et installation de composants...

  • Page 61: Installation De La Carte Système

    Installation de la carte système Placez la carte système et alignez-la sur le châssis, puis faites-la glisser vers l’arrière jusqu’à sa position. Serrez les vis qui fixent la carte système au châssis. Connectez tous les câbles aux connecteurs de la carte système. Installez les éléments suivants : Ventilateur système arrière module de dissipateur de chaleur du processeur...
  • Page 62 PCIe 3*16 (4 emplacements) et 3*8 (1 emplacement) Connecteur du ventilateur arrière 0 Bancs de mémoire CPU1 Connecteur CPU1 Bancs de mémoire CPU1 Connecteur du ventilateur arrière 0 Emplacements de la carte PCIe 3 x16 sur le CPU1 (2) Connecteur audio du panneau avant CPU1_DIS Haut-parleur Piézo Connecteur du ventilateur CPU 0...
  • Page 63 VROC_key Retrait et installation de composants...

  • Page 64: Technologies Et Composants

    Cette section fournit des informations sur la configuration de la mémoire des systèmes Dell Precision Tower 7920. Le tableau ci-dessous indique les règles de configuration et d’installation de la mémoire des modèles tour Dell Precision 7920 : Liste des technologies Cette section fournit des informations sur les technologies intégrées à...
  • Page 65 Le tableau suivant répertorie les technologies de base qui sont disponibles sur la tour Dell Precision7920. Il est réservé aux utilisateurs internes Dell. Tableau 2. Liste des technologies Catégorie Technologie Chemin du navigateur Jeu de puces Jeu de puces Intel série C620...

  • Page 66: Pcoip Teradici

    Cette section présente le processus d’installation du pilote d’hôte. Installation d’une carte hôte PCoIP double/quadruple Teradici Installez le pilote de l’hôte PCoIP depuis le site dell.com/support. REMARQUE : Vous ne pouvez pas mettre à niveau le pilote d’hôte PCoIP si une session négociée par VMware View est active entre une station de travail hôte ou un ordinateur hôte et un client VMware View.

  • Page 67: Caractéristiques Du Système

    Caractéristiques du système Sujets : • Caractéristiques du système • Caractéristiques de la mémoire • Caractéristiques vidéo • Caractéristiques audio • Spécifications du réseau • Logements de carte • Caractéristiques du stockage • Connecteurs externes • Caractéristiques de l’alimentation • Caractéristiques physiques •...

  • Page 68: Caractéristiques Vidéo

    Caractéristiques Caractéristiques Mémoire maximum 3 To REMARQUE : Jusqu’à 3 To avec sélection d’UGS de CPU Caractéristiques vidéo Caractéristiques Caractéristiques Cartes graphiques • Radeon Pro WX 9100 • nVIDIA Quadro GP100 • nVIDIA Quadro P6000 • nVIDIA Quadro P5000 • Radeon Pro WX 7100 •...

  • Page 69: Logements De Carte

    DVD-ROM ; DVD+/-RW avec baies de 5,25" en option : BD, DVD+/-RW l’extérieur Accessible de • SSD PCIe NVMe M.2 : jusqu’à 8* lecteurs 1 To sur les cartes x16 Drive Quad haut débit Dell Precision. Requiert l’intérieur la configuration de deux CPU •...

  • Page 70: Caractéristiques De L'alimentation

    Caractéristiques de l’alimentation Caractéristiques Caractéristiques Tension Tension d’entrée : 100 VCA - 240 VCA Puissance • 1 400 W à 181 VCA - 240 VCA • 1 100 W à 100 VCA - 180 VCA Caractéristiques physiques Caractéristiques Caractéristiques Hauteur 433 mm Largeur 218 mm...

  • Page 71: Configuration Du Système

    Configuration du système Sujets : • Options générales • Configuration du système • Vidéo • Security (Sécurité) • Secure Boot (Amorçage sécurisé) • Performance (Performances) • Gestion de l’alimentation • POST Behavior (Comportement POST) • Virtualization Support (Prise en charge de la virtualisation) •...

  • Page 72: Configuration Du Système

    Option Description Advanced Boot Options Permet d’activer l’option Enable Legacy Option ROMs (Activer les ROM en option héritée) • Enable Legacy Option ROMs (Activer les mémoires mortes en option héritée) : valeur par défaut • Enable Attempt Legacy Boot (activer la tentative de démarrage héritée) Date/Time Vous permet de définir la date et l’heure.
  • Page 73 Option Description • Disabled (Désactivé) • COM1 (par défaut) • COM2 • COM3 • COM4 REMARQUE : Le système d'exploitation peut allouer des ressources, même si le paramètre est désactivé. SATA Operation Tour 7910 Permet de configurer le contrôleur de disque SATA interne. Les options disponibles sont les suivantes : •...
  • Page 74 Option Description USB Configuration (Configuration USB) Permet d’activer ou de désactiver la configuration USB interne. Les options disponibles sont les suivantes : • Enable Boot Support • Enable Front USB Ports (activer les ports USB avant) • Enable internal USB ports (Activer les ports USB internes) •...

  • Page 75: Vidéo

    Vidéo Tableau 5. Vidéo Option Description Primary Video Slot Permet de configurer le périphérique d’amorçage vidéo principal. Les options disponibles sont les suivantes : • Auto (par défaut) • SLOT 1 (Emplacement 1) • SLOT 2: VGA Compatible (Emplacement 2 : compatible VGA) •...

  • Page 76: Secure Boot (Amorçage Sécurisé)

    Option Description • Deactivate (Désactiver) : valeur par défaut • Disable (mise hors service) • Activate (activer) Permet de contrôler la fonction de prévention contre les intrusions dans le châssis. Chassis Intrusion (Intrusion dans le châssis) Cliquez sur l’une des options suivantes : •...

  • Page 77: Performance (Performances)

    Réglage par défaut : Enabled (Activé) Valeur par défaut : Enable Hardware Prefetch and Adjacent Cache Prefetch Cache Line Prefetch Dell Reliable Memory Technology (RMT) Permet d’identifier et d’isoler les erreurs de mémoire dans la RAM du système. Configuration du système...

  • Page 78: Gestion De L'alimentation

    Option Description Paramètre par défaut : Enable Dell Reliable Memory Technology (RMT) (Activer la technologie de mémoire fiable de Dell) Permet d’activer ou de désactiver ce mode pour réduire la latence Mode isochrone du système des transactions de mémoire au détriment de la bande passante : Cliquez sur l’une des options suivantes :...

  • Page 79: Post Behavior (Comportement Post)

    Option Description Wake on LAN Cette option permet de démarrer l’ordinateur lorsqu’il est éteint, lorsqu’elle est déclenchée par un signal LAN spécial. Ce paramètre n’affecte pas la sortie de veille qui doit être activée sur le système d’exploitation. Cette fonction n’est active que quand l’ordinateur est connecté à une alimentation CA. •...

  • Page 80: Maintenance

    Option Description • Trusted Execution (Exécution sécurisée) : cette option est désactivée par défaut. Maintenance Tableau 12. Maintenance Option Description Service Tag Affiche le numéro de série de l’ordinateur. Asset Tag Permet de créer un numéro d'inventaire pour le système s'il n'en existe pas. Par défaut, cette option n'est pas activée.

  • Page 81: Mise À Jour Du Bios Sur Les Systèmes Où Bitlocker Est Activé

    Insérez le Flash drive USB dans le système nécessitant la mise à jour du BIOS. Redémarrez le système puis appuyez sur F12 lorsque le logo Dell apparaît pour afficher le menu de démarrage à affichage unique. À l’aide des touches fléchées, sélectionnez USB Storage Device (Périphérique de stockage USB) et cliquez sur Return (Retour).

  • Page 82: Mise À Jour Du Bios Dell Dans Les Environnements Linux Et Ubuntu

    Clé USB utilisant le système de fichiers FAT32 (la clé n’a pas besoin d’être amorçable) • Fichier exécutable du BIOS que vous avez téléchargé sur le site web de support Dell et copié à la racine de la clé USB •...
  • Page 83 PRÉCAUTION : Ne mettez pas le système hors tension pendant la procédure de mise à jour du BIOS. Vous risqueriez de bloquer l’amorçage du système. Système hors tension, insérez la clé USB sur laquelle vous avez copié le fichier de flashage dans un port USB du système. Mettez le système sous tension et appuyez sur la touche F12 pour accéder au menu d’amorçage, mettez en surbrillance l’option sous tension (Mise à...
  • Page 84 Une fois que vous avez sélectionné le fichier, il s’affichera dans la zone de sélection et vous pouvez cliquer sur le bouton OK pour continuer. Cliquez sur le bouton Begin Flash Update (Démarrer la mise à jour Flash). Configuration du système...
  • Page 85 Un message d’avertissement vous demande si vous voulez continuer. Cliquez sur le bouton Yes (Oui) pour commencer la procédure. À ce stade, le flash du BIOS va exécuter. Le système redémarre, puis la mise à jour Flash démarre et une barre de progression s’affiche. Selon les changements inclus dans la mise à...

  • Page 86: Mot De Passe Système Et De Configuration

    Une fois le processus terminé, le système redémarre. La procédure de mise à jour du BIOS est terminée. Mot de passe système et de configuration Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. Type de mot de Description passe...

  • Page 87: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration

    • Le mot de passe peut contenir des nombres de 0 à 9. • Seules les minuscules sont acceptées. • Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirme new password (Confirmer le mot de passe) et cliquez sur OK.

  • Page 88: Logiciel

    NeoKylin v6.0 Téléchargement de pilotes Allumez l'ordinateur. Rendez-vous sur Dell.com/support. Cliquez sur Product Support (Support produit), saisissez le numéro de série de votre système et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonctionnalité de détection automatique ou recherchez manuellement le modèle de votre système.

  • Page 89: Pilote Du Chipset (Jeu De Puces)

    Pilote du chipset (jeu de puces) Vérifiez que le jeu de puces Intel et les pilotes Intel Management Engine Interface sont déjà installés sur l’ordinateur. Pilote du contrôleur graphique Vérifiez que le pilote du contrôleur graphique est déjà installé sur l’ordinateur. Pilotes USB Vérifiez que les pilotes USB sont déjà...

  • Page 90: Pilotes De Réseau

    Pilotes de réseau Ce système est livré avec deux pilotes LAN et WiFi qu’il peut détecter sans avoir besoin de les installer. Pilotes audio Vérifiez que les pilotes audio sont déjà installés sur l’ordinateur. Ports Vérifiez que les pilotes des ports sont déjà installés sur l’ordinateur. Pilotes du contrôleur de stockage Vérifiez que les pilotes du contrôleur de stockage sont installés sur l’ordinateur.

  • Page 91: Pilotes Des Périphériques Logiciels

    Pilotes des périphériques logiciels Vérifiez que les pilotes des périphériques logiciels sont installés sur l’ordinateur. Périphériques d'interface utilisateur Vérifiez que les pilotes des périphériques d’interface utilisateur sont installés sur l’ordinateur. Périphériques portables Vérifiez que les pilotes des périphériques portables sont installés sur l’ordinateur. Logiciel...

  • Page 92: Dépannage

    Exécution des diagnostics ePSA Mettez sous tension l'ordinateur. Durant le démarrage de l'ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparaît. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. Cliquez sur la touche fléchée dans le coin inférieur gauche.

  • Page 93: Codes De Clignotement Du Bouton D'alimentation Au Préamorçage

    Codes de clignotement du bouton d’alimentation au préamorçage Tableau 16. État du voyant du bouton d’alimentation État du voyant du bouton d’alimentation Description Éteint Hors tension. Le voyant est éteint. Orange clignotant État initial du voyant lors de la mise sous tension. Le tableau ci- dessous fournit des informations de diagnostic et indique les défaillances possibles en fonction du clignotement orange.
  • Page 94 État Nom de l'état Voyant Séquence de Description du Solution proposée d’alimentation : clignotement problème orange clignotant orange barrette de mémoire qui fonctionne bien. • Si le problème n’est pas résolu, contactez le support technique 2 clignotements, Pile bouton • Pour commencer courte pause, défectueuse...
  • Page 95 État Nom de l'état Voyant Séquence de Description du Solution proposée d’alimentation : clignotement problème orange clignotant orange barrette de mémoire qui fonctionne bien. • Si le problème n’est pas résolu, contactez le support technique 3 clignotements, Défaillance de sous- •...
  • Page 96 État Nom de l'état Voyant Séquence de Description du Solution proposée d’alimentation : clignotement problème orange clignotant orange • Contactez le support technique. 3, 4 3 clignotements, Défaillance du sous- • La configuration courte pause, système de stockage du dispositif de stockage est en 4 clignotements, cours ou un...
  • Page 97 État Nom de l'état Voyant Séquence de Description du Solution proposée d’alimentation : clignotement problème orange clignotant orange défectueux, remplacez-le. • Contactez le support technique. 3 clignotements, Possible défaillance • La configuration courte pause, de la mémoire. du sous-système de mémoire est 7 clignotements, en cours.

  • Page 98: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur Dell.com/support.
