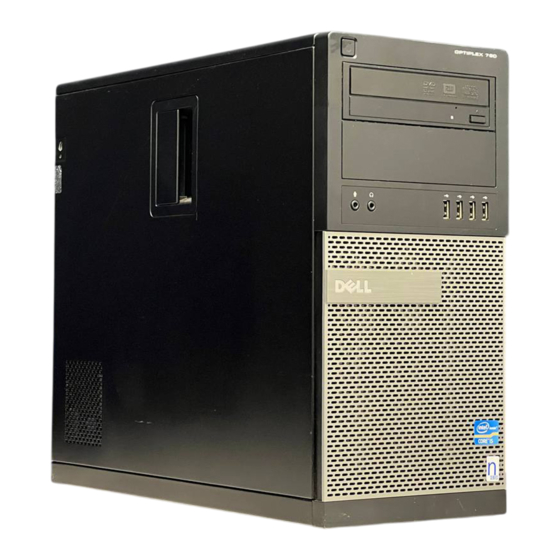

Manuel du propriétaire Dell OptiPlex 790
Mini-Tower
Modèle réglementaire D09M
Type réglementaire D09M001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell OptiPlex 790

Sommaire des Matières pour Dell OptiPlex 790

  • Page 1 Manuel du propriétaire Dell OptiPlex 790 Mini-Tower Modèle réglementaire D09M Type réglementaire D09M001...

  • Page 2: Remarques, Précautions Et Avertissements

    D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif dans les marques et noms ne lui appartenant pas.

  • Page 3: Table Des Matières

    Table des matières Remarques, précautions et avertissements..........2 Chapitre 1: Intervention à l'intérieur de votre ordinateur.......7 ............7 Avant d'intervenir à l'intérieur de votre ordinateur ......................8 Outils recommandés ..................9 Mise hors tension de l'ordinateur ............9 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Capot..................11 .......................11 Retrait du capot...
  • Page 4 .................24 Installation du module de mémoire Chapitre 8: Commutateur d'intrusion dans le châssis......25 ..............25 Retrait du commutateur d'intrusion du châssis .................26 Installation du commutateur d'intrusion Chapitre 9: Haut-parleur................27 ....................27 Retrait du haut-parleur .....................28 Installation du haut-parleur Chapitre 10: Dissipateur de chaleur et processeur.......29 ............29 Retrait du dissipateur de chaleur et du processeur ..........31...
  • Page 5 Séquences de touches de synchronisation ........................55 Navigation ................55 Options de configuration du système Chapitre 19: Dépannage................67 .....................67 Voyants de diagnostic ........................75 Codes de bips ......................78 Messages d'erreur Chapitre 20: Caractéristiques..............85 ...................85 Caractéristiques techniques Chapitre 21: Contacter Dell................93 ........................93 Contacter Dell...

  • Page 7: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 8: Outils Recommandés

    PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous extrayez les connecteurs, maintenez-les alignés uniformément pour éviter de courber les broches.

  • Page 9: Mise Hors Tension De L'ordinateur

    PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur l'ordinateur. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur. Mettez sous tension l'ordinateur. Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics.

  • Page 11: Chapitre 2: Capot

    Capot Retrait du capot Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Poussez le loquet du capot sur le côté de l'ordinateur. Soulevez le capot à 45 degrés et retirez-le de l'ordinateur. Installation du capot Placez le capot sur l'ordinateur. Appuyez sur la capot jusqu'à...

  • Page 13: Chapitre 3: Cache Avant

    Cache avant Retrait du cache avant Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Ecartez les clips de fixation du cache avant du châssis sur le côté du cache. Tournez le cache pour l'écarter de l'ordinateur et libérer les crochets sur le bord opposé...

  • Page 14: Installation Du Cache Avant

    Installation du cache avant Insérez le crochet dans le bord inférieur du cache avant dans les fentes à l'avant du châssis. Tournez le cache vers l'ordinateur pour engager les quatre clips de retenue du cache avant pour qu'ils se mettent en place. capot .

  • Page 15: Chapitre 4: Carte D'extension

    Carte d'extension Retrait de la carte d'extension Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Tirez la languette du loquet de fixation de la carte. Tirez le levier pour l'écarter de la carte PCIe x16 pour libérer la languette de l'encoche de la carte.
  • Page 16 Soulevez la carte d'extensions PCI (si elle est présente) pour la retirer du connecteur et de l'ordinateur. Soulevez la carte d'extensions PCI x4 (si elle est présente) pour la retirer du connecteur et de l'ordinateur.

  • Page 17: Installation De La Carte D'extension

    Installation de la carte d'extension Insérez la carte PCIe x4 dans le connecteur sur la carte système et appuyez dessus pour la mettre en place. Insérez la carte PCIe (si elle existe) dans le connecteur sur la carte système et appuyez dessus pour la mettre en place. Insérez la carte PCIe x1 (si elle existe) dans le connecteur sur la carte système et appuyez dessus pour la mettre en place.

  • Page 19: Chapitre 5: Unité Optique

    Unité optique Retrait de l'unité optique Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le cache avant . Retirez le Retirez le câble de données et le cordon électrique à l'arrière de l'unité optique. Abaissez le loquet de l'unité optique et poussez l'unité depuis l'arrière vers l'avant de l'ordinateur.

  • Page 20: Installation De L'unité Optique

    Répétez les étapes 4 et 5 pour supprimer la seconde unité optique (éventuelle). Installation de l'unité optique Relevez le loquet de l'unité optique et poussez cette dernière depuis l'avant vers l'arrière de l'ordinateur. Connectez le câble de données et le cordon électrique à l'unité optique. cache avant .

  • Page 21: Chapitre 6: Disque Dur

    Disque dur Retrait du disque dur Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Retirez le câble de données et le cordon électrique à l'arrière du disque dur. Appuyez sur les deux languettes bleues de support de fixation et sortez le support du disque dur de la baie en le soulevant.

  • Page 22: Installation Du Disque Dur

    Répétez les étapes ci-dessus pour le second disque dur, s'il en existe un. Installation du disque dur Courbez le support du disque dur et insérez le disque dans le support. Appuyez sur les deux languettes bleues du support de fixation et faites- glisser le support du disque dur dans la baie dans le châssis.

  • Page 23: Chapitre 7: Mémoire

    Mémoire Retrait du module de mémoire Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Retirez les clips de retenue de chaque côté des modules de mémoire. Sortez les modules de leur connecteur sur la carte système.

  • Page 24: Installation Du Module De Mémoire

    Installation du module de mémoire Insérez les modules de mémoire dans les connecteurs sur la carte système dans l'ordre A1 > B1 > A2 > B2. Appuyez sur les modules de mémoire jusqu'à ce que les clips de retenue se remettent en place.

  • Page 25: Chapitre 8: Commutateur D'intrusion Dans Le Châssis

    Commutateur d'intrusion dans le châssis Retrait du commutateur d'intrusion du châssis Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Déconnectez le câble du commutateur d'intrusion de la carte système. Faites glisser le commutateur d'intrusion vers l'arrière du châssis et retirez- le de la carte système.

  • Page 26: Installation Du Commutateur D'intrusion

    Installation du commutateur d'intrusion Insérez le commutateur d'intrusion à l'arrière du châssis et faites-le glisser vers le haut du châssis pour le fixer. Connectez le câble du commutateur d'intrusion à la carte système. capot . Installez le Après une intervention dans l'ordinateur . Suivez les procédures dans...

  • Page 27: Chapitre 9: Haut-Parleur

    Haut-parleur Retrait du haut-parleur Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Déconnectez le câble du haut-parleur de la carte système. Retirez le câble du haut-parleur du clip du châssis. Appuyez sur le loquet de fixation du haut-parleur et faites glisser ce dernier vers le haut pour le retirer.

  • Page 28: Installation Du Haut-Parleur

    Installation du haut-parleur Appuyez sur le loquet de fixation du haut-parleur et faites glisser vers le bas pour le fixer. Faites passer le câble du haut-parleur dans le clip du châssis. Connectez le câble du haut-parleur à la carte système. capot .

  • Page 29: Chapitre 10: Dissipateur De Chaleur Et Processeur

    Dissipateur de chaleur et processeur Retrait du dissipateur de chaleur et du processeur Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Déconnectez le câble du bloc dissipateur de chaleur de la carte système. Desserrez les vis captives de fixation du dissipateur de chaleur à la carte système.
  • Page 30 Appuyez sur le levier et poussez-le vers l'extérieur pour le libérer de son crochet de retenue. Soulevez le capot du processeur. Soulevez le processeur pour le retirer du connecteur et placez-le dans un sac antistatique.

  • Page 31: Installation Du Dissipateur De Chaleur Et Du Processeur

    Installation du dissipateur de chaleur et du processeur Insérez le processeur dans son connecteur ; vérifiez qu'il est correctement installé. Abaissez le couvercle du processeur. Abaissez le levier et poussez-le vers l'intérieur pour le placer dans le crochet de retenue. Placez le bloc dissipateur de chaleur dans le châssis.

  • Page 33: Chapitre 11: Pile Bouton

    Pile bouton Retrait de la pile bouton Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Poussez le loquet de la pile bouton pour qu'elle sorte de son emplacement. Sortez la pile. Installation de la pile bouton Placez la pile bouton dans son logment sur la carte système.

  • Page 35: Chapitre 12: Câble Du Commutateur Électrique

    Câble du commutateur électrique Retrait du câble du commutateur électrique Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le cache avant . Retirez le unité optique . Retirez l' Déconnectez le câble du commutateur électrique de la carte système. Retirez le câble du commutateur électrique des clips du châssis.
  • Page 36 Ecartez le câble pour le libérer. Sortez le câble du commutateur électrique par l'avant de l'ordinateur.

  • Page 37: Installation Du Câble Du Commutateur Électrique

    Installation du câble du commutateur électrique Faites passer le câble du commutateur électrique par l'avant de l'ordinateur. Fixez le câble du commutateur électrique au châssis. Faites passer le câble de l'interrupteur électrique dans les clips du châssis. Connectez le câble du commutateur électrique à la carte système. unité...

  • Page 39: Chapitre 13: Capteur Thermique Frontal

    Capteur thermique frontal Retrait du capteur thermique frontal Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique du clip du châssis. Ecartez le capteur thermique à...

  • Page 40: Installation Du Capteur Thermique Frontal

    Installation du capteur thermique frontal Fixez le capteur thermique à l'avant du châssis. Placez le câble du capteur dans les clips du châssis. Connectez le câble du capteur à la carte système. capot . Installez le Après une intervention dans l'ordinateur . Suivez les procédures dans...

  • Page 41: Chapitre 14: Ventilateur Système

    Ventilateur système Retrait du ventilateur du système Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Déconnectez le câble du ventilateur du système de la carte système. Retirez le ventilateur du système des quatre rondelles de fixation à l'arrière de l'ordinateur.

  • Page 42: Installation Du Ventilateur Du Système

    Installation du ventilateur du système Placez le ventilateur du système dans le châssis. Passez les quatre rondelles dans le châssis et faites-les glisser le long des rainures pour les mettre en place. Connectez le câble du ventilateur à la carte système. capot .

  • Page 43: Chapitre 15: Panneau D'entrée/Sortie

    Panneau d'entrée/sortie Retait du panneau d'entrée/sortie Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le cache frontal . Retriez le Déconnectez le panneau d'entrée/sortie et le câble FlyWire de la carte système. Retirez le câble du panneau d'entrée/sortie et FlyWire du clip de l'ordinateur.
  • Page 44 Faites glisser le panneau d'entrée/sortie vers la gauche de l'ordnatur pour le libérer. Retirez le panneau d'entrée/sortie en faisant passer le câble par l'avant de l'ordinateur.

  • Page 45: Installation Du Panneau D'entrée/Sortie

    Installation du panneau d'entrée/sortie Insérez le panneau d'entrée/sortie dans la fente à l'avant du châssis. Faites glisser le panneau vers la droite de l'ordinateur pour le fixer au châssis. Serrez la vis de fixation du panneau d'entrée/sortie au châssis. Faites passer le câble du panneau d'entrée/sortie ou le câble FlyWire dans le clip du châssis.

  • Page 47: Chapitre 16: Alimentation Électrique

    Alimentation électrique Retrait de l'alimentation électrique Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le Déconnectez les cordons d'alimentation des disques durs et des unité optiques. Retirez les cordons d'alimentation des clips de l'ordinateur. Déconnectez le cordon électrique 24 broches de la carte système.
  • Page 48 Déconnectez le cordon électrique 4 broches de la carte système. Retirez les vis de fixation du bloc d'alimentation électrique à l'arrière de l'ordinateur. Poussez la languette bleue à côté de l'alimentation électrique et faites glisser cette dernière vers l'avant de l'ordinateur.

  • Page 49: Installation De L'alimentation Électrique

    Soulevez l'alimentation électrique pour la sortir de l'ordinateur. Installation de l'alimentation électrique Placez l'alimentation électrique dans le châssis et poussez-la vers l'arrière de l'ordinateur pour la fixer. Serrez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Connectez le cordon d'alimentation 4 broches à la carte système. Connectez le cordon d'alimentation 24 broches à...

  • Page 51: Chapitre 17: Carte Système

    Carte système Retrait de la carte système Avant d'intervenir dans l'ordinateur . Suivez les procédures dans capot . Retirez le cache avant . Retirez le carte d'extension . Retirez la dissipateur de chaleur et le processeur . Retirez le Déconnectez tous les câbles de la carte système. Retirez les vis de fixation de la carte système à...

  • Page 52: Installation De La Carte Système

    Inclinez la carte système de 45° et sortez-la de l'ordinateur. Installation de la carte système Alignez la carte système sur les connecteurs de port à l'arrière du châssis et placez la carte dans le châssis. Serrez les vis de fixation de la carte système au châssis. Connectez les câbles à...

  • Page 53: Chapitre 18: Configuration Du Système

    Configuration du système Configuration du système Cet ordinateur offre les options suivantes : • Accès à la configuration du système en appuyant sur <F2> • Affichage d'un menu d'utilisation unique en appuyant sur <F12> Appuyez sur <F2> pour accéder à la configuration du système et modifier les paramètres définissables par l'utilisateur.

  • Page 54: Séquences De Touches De Synchronisation

    REMARQUE: Le BIOS dispose d'une option pour désactiver les invites de séquences de touches dans le sous-menu System Security / Post Hotkeys (Sécurité du système/Envoi touches programmable). Lorsque vous appuyez sur les touches <F12> ou <Ctrl><Alt><F8> correctement, l'ordinateur émet des bips. La séquence de touches appelle le menu Boot Device (Périphérique de démarrage).

  • Page 55: Navigation

    Navigation Vous pouvez naviguer dans l'ordinateur avec le clavier ou la souris. Utilisez les touches et séquences de touches suivantes pour naviguer dans les écrans du BIOS: Action Touche Développement ou réduction de champ <Entrée>, touche fléchée gauche ou droite ou +/–...
  • Page 56 Général (Général) horloge maximale, Cache L2 processeur, Cache L3 processeur, capacité HT, et technologie 64 bits. • PCI Information (Informations PCI) : affiche EMPLACEMENT 1, EMPLACEMENT 2, EMPLACEMENT 3, EMPLACEMENT 4 • Device Information (Informations périphérique) : affiche SATA-0, SATA-1, SATA-2, SATA-3 et adresse MAC LOM. Boot Sequence Permet de changer l'ordre dans lequel l'ordinateur tente de (Séquence de...
  • Page 57 System Configuration (Configuration du système) • Disabled (Désactivé) • Auto • COM1 • COM2 • COM3 • COM4 REMARQUE: Le système peut allouer des ressources, même si le paramètre est désactivé. SATA Operation Permet de configure le mode de fonctionnement du contrôleur (Fonctionnement de disque dur intégré.
  • Page 58 System Configuration (Configuration du système) S'il ne l'est pas, le SE ne peut pas détecter le périphérique connecté au port. • Enable USB Controller (Activer le contrôleur USB) • Disable USB Mass Storage Dev (Désactiver périphérique de stockage de masse USB) •...
  • Page 59 Security (Sécurité) Password Ces champs contrôlent le nombre minimum et le nombre Configuration maximum de caractères autorisés pour les mots de passe (Définition du mot de d'administrateur et système. passe) • Admin Password Min (Min mot de passe administrateur) • Admin Password Max (Max mot de passe administrateur) •...
  • Page 60 Security (Sécurité) TPM Security Permet de contrôler si le module TPM (Trusted Platform (Sécurité TPM) Module) dans le système est activé et visible du système d'exploitation. TPM Security (Sécurité TPM) - Cette option est désactivée par défaut. REMARQUE: Les options d'activation, de désactivation et d'effacement ne sont pas affectées si vous chargez les valeurs par défaut du programme de configuration.
  • Page 61 Security (Sécurité) • Enable (Activer) — L'utilisateur peut entrer dans les écrans de configuration OROM via la touche programmable. • One-Time Enable (Activation unique) — L'utilisateur peut entrer dans les écrans de configuration OROM via les touches programmables lors du démarrage suivant uniquement.
  • Page 62 Power Management (Gestion de l'alimentation) AC Recovery Détermine la réponse du système lorsque l'alimentation CA est (Restauration CA) rétablie après une coupure de courant. Vous pouvez définir la restauration CA comme suit : • Power Off (Hors tension) (valeur par défaut) •...
  • Page 63 Power Management (Gestion de l'alimentation) Cette option est désactivée par défaut. POST Behavior (Comportement POST) Numlock LED (Voyant Permet d'activer ou de désactiver la fonction VerrNum lorsque VerrNum) l'ordinateur démarre. Cette option est activée par défaut. Keyboard Errors Permet d'activer ou de désactiver la fonction de signalement (Erreurs clavier) des erreurs clavier lorsque l'ordinateur démarre.
  • Page 64 Maintenance Service Tag (Numéro Affiche le numéro de service de l'ordinateur. de service) Asset Tag (Numéro Permet de créer un numéro d'inventaire système si aucun d'inventaire) numéro de service n'est défini. Cette option n'est pas activée par défaut. SERR Messages Contrôle le mécanisme de message SERR.
  • Page 65 Image Server (Serveur d'image) REMARQUE: Ce champ s'applique uniquement lorsque le contrôle "Integrated NIC" dans le groupe "System Configuration" a la valeur "Enabled with ImageServer". Client IP (DHCP client) Indique l'adresse IP statique du client. La valeur IP par défaut est 255.255.255.255.
  • Page 66 System Logs (Journaux système) Thermal Events Affiche le journal des événements thermiques et permet de : (Evénements • Effacer le journal thermiques) Power Events Permet d'effacer les journaux d'événements d'alimentation. (Evénements • Effacer le journal d'alimentation électrique) BIOS Progress Events Affiche le journal des événements d'avancement du BIOS.

  • Page 67: Chapitre 19: Dépannage

    Dépannage Voyants de diagnostic REMARQUE: Les voyants de diagnostic indiquent uniquement l'avancement du test à la mise sous tension (POST). Ces voyants n'indiquent pas un problème provoquant l'arrêt du test POST. Les voyants de diagnostic se trouvent à l'avant du châssis, à côté du bouton d'alimentation.
  • Page 68 • Vérifiez que le secteur fonctionne en le testant avec un autre appareil, tel qu'une lampe. • Vérifiez que le câble d'alimentation principal et que le câble du panneau avant sont correctement connectés à la carte système. Voyant Bouton d'alimentation Description du Il se peut que la carte système soit défaillante.
  • Page 69 puis appuyez sur le bouton de test de l'alimentation et maintenez-le enfoncé. S'il s'allume, il se peut que la carte système soit défaillante. • Si le voyant ne s'allume toujours pas, cela implique que l'alimentation électrique est défaillante. Voyant Bouton d'alimentation Description du Les modules de mémoire sont détectés, mais une erreur...
  • Page 70 Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de Retirez toutes les cartes périphériques des dépannage emplacements PCI et PCI-E et redémarrez l'ordinateur. S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous identifiiez la carte défaillante. Voyant Bouton d'alimentation Description du problème Connecteur d'alimentation installé...
  • Page 71 Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de • Déconnectez tous les périphériques internes et dépannage externes et redémarrez l'ordinateur, S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous ayez identifié la carte défaillante.
  • Page 72 Bouton d'alimentation Description du Les modules de mémoire sont détectés, mais une erreur problème de mémoire s'est produite. Etapes de • Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
  • Page 73 Bouton d'alimentation Description du Aucun module de mémoire détecté. problème Etapes de • Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
  • Page 74 Etapes de • Déterminez s'il existe un conflit en retirant une carte dépannage d'extension (et non pas une carte graphique) et en redémarrant l'ordinateur. • Si le problème persiste, réinstallez la carte que vous avez retirée, puis retirez une autre carte et redémarrez l'ordinateur.

  • Page 75: Codes De Bips

    • Vérifiez que tous les disques durs et les câbles des unités optiques sont correctement connectés à la carte système. • Si un message s'affiche pour signaler un problème de périphérique (disque dur, par exemple), vérifiez le périphérique pour vous assurer qu'il fonctionne correctement.
  • Page 76 Cause Echec de lecture/écriture du registre de page DMA Code 1-3-1 à 2-4-4 Cause Modules DIMM non correctement identifiés ou utilisés Code 3-1-1 Cause Echec du registre DMA secondaire Code 3-1-2 Cause Echec du registre DMA principal Code 3-1-3 Cause Echec du registrede masque des interruptions principal Code 3-1-4...
  • Page 77 Cause Echec du retraçage d'écran Code 3-4-3 Cause Erreur de recherche ROM vidéo Code 4–2–1 Cause Pas de cadencement Code 4–2–2 Cause Echec d'arrêt Code 4–2–3 Cause Erreur porte A20 Code 4–2–4 Cause Interruption inattendue en mode protégé Code 4–3–1 Cause Erreur mémoire au-dessus de l'adresse 0FFFFh Code...

  • Page 78: Messages D'erreur

    Alerte ! Les tentatives précédentes de démarrage du système ont été échoué sur le point de contrôle [nnnn]. Pour des informations d'aide à la résolution du problème, notez le point de contrôle et contactez le support technique Dell. Description L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de suite pour la même erreur.
  • Page 79 l'utilitaire chkdsk pour vérifier la structure de la disquette ou du disque dur. Pour les autres systèmes d'exploitation, exécutez l'utilitaire correspondant. Réduction de la mémoire disponible Description Un ou plusieurs modules peuvent être défaillants ou mal installés. Réinstallez les modules de mémoire et remplacez-les, si nécessaire.
  • Page 80 Erreur du disque dur Description Echec de l'initialisation du disque dur. Erreur de lecture du disque dur Description Echec de l'initialisation du disque dur. Informations de configuration non valides. Exécutez le programme SETUP Description Les informations de configuration de l'ordinateur ne correspondent pas à...
  • Page 81 Erreur de logique de mot double de mémoire à l'adresse. Valeur de lecture en attente d'une valeur. Description Un module de mémoire peut être défaillant ou mal installé. Réinstallez les modules de mémoire et remplacez-les, si nécessaire. Erreur de logique paire/impaire de mémoire à l'adresse. Valeur de lecture en attente d'une valeur.
  • Page 82 Erreur disque non système ou disque Description La disquette dans le lecteur A ne contient pas un système d'exploitation amorçable. Remplacez la disquette par une disquette contenant un système d'exploitation amorçable ou retirez la disquette du lecteur A et redémarrez l'ordinateur. N'est pas une disquette amorçable Description Le système d'exploitation tente de démarrer depuis une disquette qui ne contient pas un système d'exploitation amorçable.
  • Page 83 Description Le contrôleur du clavier est peut-être défaillant ou un module de mémoire est peut-être lâche. AVERTISSEMENT : le programme Disk Monitoring System de Dell a détecté que l'unité [0/1] sur le contrôleur EIDE [principal/secondaire] ne fonctionne pas conformément aux caractéristiques normales. Il est recommandé de sauvegarder immédiatement vos données et de remplacer le disque dur en...
  • Page 84 Erreur d'écriture sur le périphérique sélectionné Description Le système d'exploitation ne peut pas écrire sur la disquette ou le disque dur. X:\ est inaccessible. Le périphérique n'est pas prêt Description Le lecteur de disquette ne peut pas lire la disquette. Insérez une disquette dans le lecteur et recommencez.

  • Page 85: Chapitre 20: Caractéristiques

    Caractéristiques Caractéristiques techniques REMARQUE: Les offres peuvent varier d'une région à l'autre. Pour plus d'informations sur la configuration de l'ordinateur, cliquez sur Démarrer Démarrer dans XP) Aide et support, puis sélectionnez l'option d'affichage des informations sur l'ordinateur. Processeur Type de processeur •...
  • Page 86 Mémoire Mémoire minimale 1 Go Mémoire maximale Bureau, mini tour, compact 16 Go Ultra compacte 8 Go Vidéo Intégré • Intel HD Graphics • Intel HD Graphics 2000 Discret Carte graphique PCI Express x16 Mémoire vidéo jusqu'à 1,7 Go de mémoire vidéo partagée (Microsoft Windows Vista et Windows 7) Audio Intégré...
  • Page 87 Cartes Mini tour une carte standard Bureau une carte demi-hauteur Compacte aucun Ultra compacte aucun PCI Express x16 (avec support pour PCI-Express x1) Mini tour une carte standard Bureau une carte demi-hauteur Compacte une carte demi-hauteur Ultra compacte aucun Mini PCI Express Mini tour aucun Bureau...
  • Page 88 Périphériques Compacte Ultra compacte aucun Baies d'unité SATA 2,5 pouces Mini tour deux Bureau Compacte Ultra compacte Connecteurs externes Audio : Panneau arrière deux connecteurs pour sortie lige et entrée ligne/microphone Panneau avant deux connecteur pour microphone et casque Carte réseau un connecteur RJ45 Série un connecteur 9 broches ;...
  • Page 89 Connecteurs de la carte système Largeur de données PCI 2.3 (maximum) — 32 bits Mini tour, bureau un connecteur 120 broches Compact, ultra compact aucun Largeur de données PCI Express x1 (maximum) — une voie PCI Express Mini tour, bureau, compact un connecteur 164 broches Ultra compacte aucun...
  • Page 90 Connecteurs de la carte système Bureau , compact, ultra compact deux connecteurs 2 broches Processeur un connecteur 1155 broches Ventilateur du processeur un connecteur 5 broches Connecteur d'alimentation Mini tour, bureau, compact un connecteur à 34 broches Ultra compacte aucun Contrôles et voyants Avant de l'ordinateur : Voyant du bouton d'alimentation...
  • Page 91 Contrôles et voyants Eteint — L'ordinateur ne détecte pas de connexion au réseau. Voyant d'activité réseau sur la carte Jaune — S'il clignote, il indique qu'une réseau intégrée activité réseau est présente. Voyant de diagnostic d'alimentation Voyant vert — L'alimentation électrique est électrique sous tension et fonctionne.
  • Page 92 Physique Hauteur Largeur Profondeur Poids Mini tour 36,00 cm 17,50 cm 41,70 cm 8,87 kg Bureau 36,00 cm 10,20 cm 41,00 cm 7,56 kg Compacte 29,00 cm 9,26 cm 31,20 cm 5,70 kg Ultra 23,70 cm 6,50 cm 24,00 cm 3,27 kg compacte Conditions environnementales...

  • Page 93: Chapitre 21: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le...
