Dell OptiPlex 9010
Installation et caractéristiques
À propos des avertissements
AVERTISSEMENT: un AVERTISSEMENT indique un risque d'endommagement du
matériel, de blessure corporelle ou même de mort.

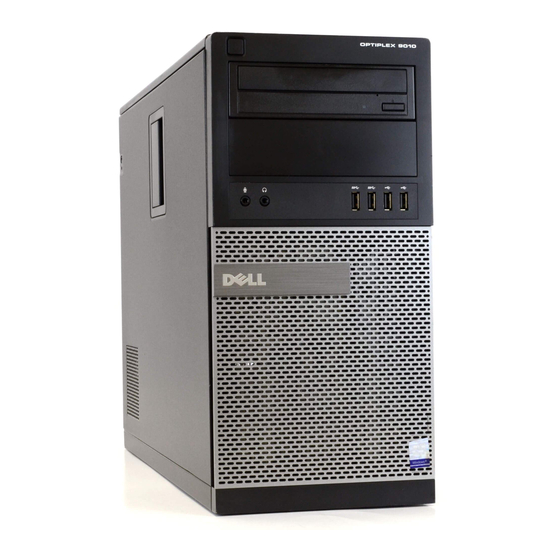

Mini tour — Vues avant et arrière

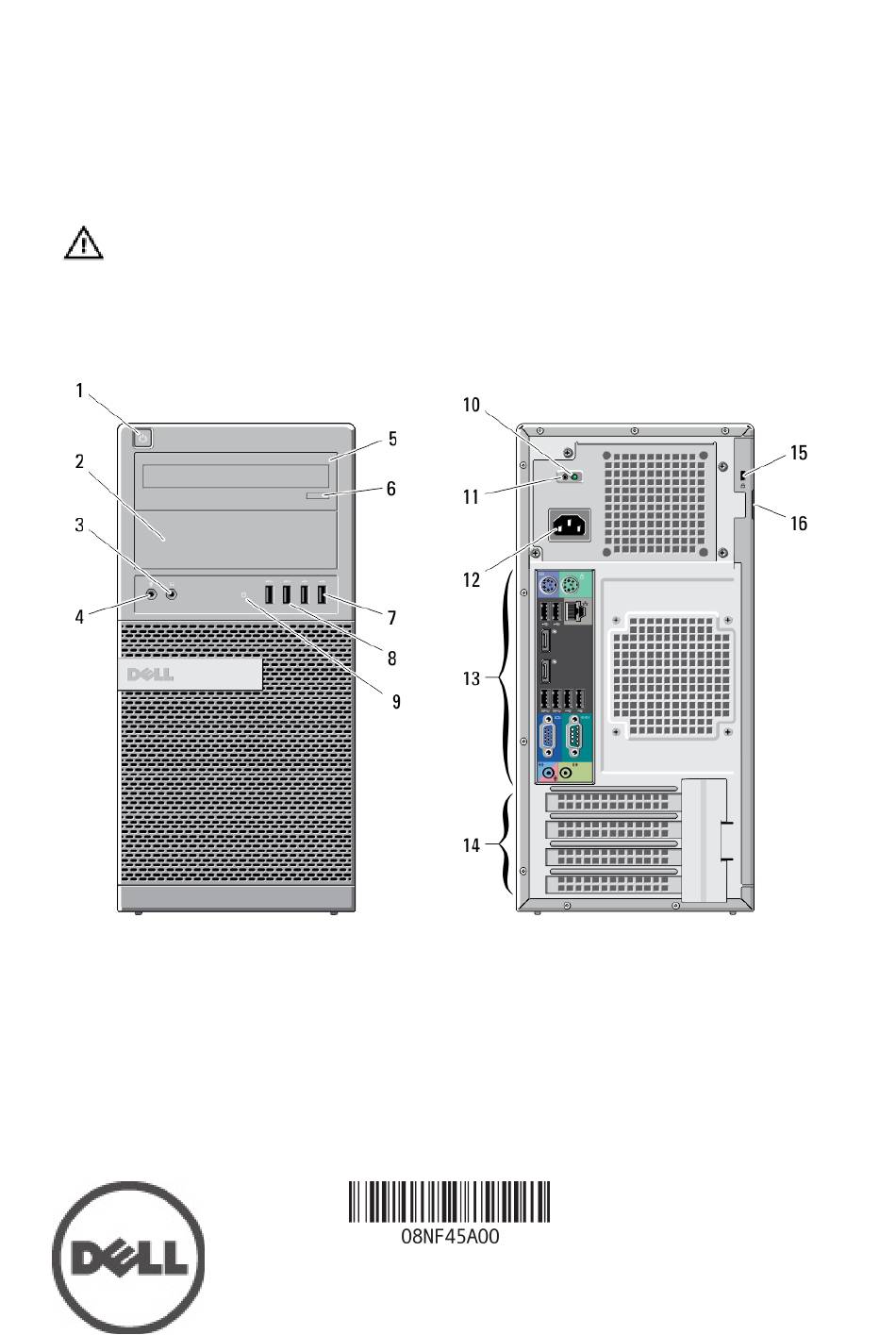

Figure 1. Vues avant et arrière de la mini tour
1. bouton d'alimentation, voyant
d'alimentation
2. baie de lecteur optique (en option)
3. prise casque
4. connecteur de microphone
5. lecteur optique (en option)
6. bouton d'éjection du lecteur optique
7. connecteurs USB 2.0 (2)
8. connecteurs USB 3.0 (2)
9. voyant d'activité du disque
Modèle réglementaire: D05D, D09M, D03S,
Type réglementaire: D05D002, D09M003,
D01U
D03S002, D01U003
2011 - 12
