Page 1 Dell™ OptiPlex™ 755 Guide d'utilisation Ordinateur mini-tour Ordinateur de bureau Ordinateur compact Ordinateur ultra compact ...
Page 2: Fonctionnalités Avancées
Bloc d'alimentation Capteur Actif physique Inventaire des logiciels REMARQUE : Si vous avez choisi d'utiliser l'option « None » (Aucun) (pas de gérabilité) ou ASF, vous ne pourrez pas profiter des fonctions et des profils qu'offre l'architecture DASH. Technologie de gestion active La technologie de gestion active d'Intel (iAMT) est destinée à offrir un plus grand nombre de fonctions de gestion des systèmes sécurisés en vue d'une réduction des coûts informatiques ainsi que de meilleures détection, réparation et protection des actifs informatiques en réseau. Avec iAMT, la gestion des ordinateurs peut s'effectuer que l'ordinateur soit allumé ou éteint, et même si le système d'exploitation ne fonctionne plus. REMARQUE : La technologie iAMT peut être configurée à l'aide de Dell Client Manager (DCM) 2.1.1 ou ultérieur. Pour savoir comment configurer l'iAMT, reportez-vous à la documentation de Dell Client Manager 2.1.1 (ou ultérieur), consultable sur www.dell.com\openmanage. Pour de plus amples...
Page 3 Dell, reportez-vous au Guide de l'administrateur de gestion de systèmes clients, consultable sur le site Web du service de support de Dell à l'adresse suivante : support.dell.com. Les principaux avantages de la technologie iAMT sont les suivants : Réduction du nombre de visites du service de support Automatisation d'un plus grand nombre de fonctionnalités de gestion via l'activation du logiciel de la console de gestion des systèmes Sécurité améliorée Fonctionnalités de la technologie iAMT Fonctionnalités de base Détection, suivi et inventoriage des actifs en présence ou en l'absence des systèmes d'exploitation. Le cordon d'alimentation du système doit être branché à une prise secteur et raccordé au réseau. Mise sous/hors tension à distance du système, quel que soit l'état du système d'exploitation. ...
Page 4: Format Asf (Alert Standard Format)
Pour plus d'informations sur l'implémentation Dell de l'ASF, consultez les manuels ASF User's Guide (Guide d'utilisation ASF) et ASF Administrator's Guide (Guide de l'administrateur ASF), disponibles sur le site Web de support de Dell à l'adresse support.dell.com. Applications Dell OpenManage™ REMARQUE : Les applications Dell OpenManage™ et Dell™ Client Manager (DCM) sont à votre disposition pour répondre à vos besoins en matière de gestion du système. Reportez-vous à la section Dell Client Manager (DCM) pour des informations sur DCM. Vous pouvez gérer votre ordinateur via IT Assistant ou Dell OpenManage Client Instrumentation (OMCI). Cet Assistant configure, gère et contrôle les ordinateurs et les autres périphériques sur un réseau d'entreprise. Il gère les biens, les configurations, les événements (alertes) et la sécurité des ordinateurs munis de logiciels de gestion classiques. Il prend en charge les instrumentations compatibles avec les normes SNMP et CIM. Pour plus d'informations, consultez le Guide d'utilisation de Dell OpenManage IT Assistant disponible sur le site Web du support de Dell à l'adresse support.dell.com. Dell OpenManage Client Instrumentation est un logiciel qui permet aux programmes de gestion à distance, tels que IT Assistant par exemple, d'effectuer les tâches suivantes :...
Page 5: Dell Client Manager (Dcm)
Accéder aux informations relatives à votre ordinateur, telles que le nombre de processeurs et le système d'exploitation utilisé Gérer l'état de votre ordinateur pour détecter les alertes de température des sondes ou les alertes d'échec des disques durs installés dans les périphériques de stockage Un ordinateur géré est un ordinateur sur lequel Dell OpenManage Client Instrumentation est configuré sur un réseau utilisant IT Assistant. Pour plus d'informations, consultez le Guide d'utilisation de Dell OpenManage Client Instrumentation disponible sur le site Web du support technique de Dell à l'adresse support.dell.com. Dell Client Manager (DCM) REMARQUE : Dell™ Client Manager (DCM) ou les applications Dell OpenManage™ sont à votre disposition pour vous aider à répondre à vos besoins en matière de gestion du système. Reportez-vous à la section Applications Dell OpenManage™ pour des informations sur les produits Dell OpenManage. Console Dell Client Manager (DCM) La console Dell Client Manager (DCM) vous permet de configurer, de gérer et de surveiller les ordinateurs Dell d'un réseau d'entreprise via une simple interface ...
Page 6: Anneau Du Cadenas Et Emplacement Pour Câble De Sécurité
Si le système d'exploitation ne prend pas en charge la fonction TPM, celle-ci ne prendra pas en charge le cryptage. Pour plus d'informations, reportez-vous à la documentation correspondante et aux fichiers d'aide du logiciel. La fonction TPM est une fonction de sécurité matérielle qui peut être utilisée pour la création et la gestion de clés de cryptage générées par ordinateur. Utilisée en parallèle avec un logiciel de sécurité, la fonction TPM renforce la sécurité du réseau et de l'ordinateur en activant des fonctions telles que la protection de fichiers et des e-mails. La fonction TPM est activée par une option du programme de configuration du système. AVIS : Pour sécuriser vos données TPM et vos clés de cryptage, suivez les procédures de sauvegarde décrites dans la section Archivage et restauration du fichier d'aide de l'outil EMBASSY Security Center. Si ces sauvegardes sont incomplètes, perdues ou endommagées, Dell sera dans l'impossibilité de vous aider à restaurer les données cryptées. Activation de la fonction TPM 1. Activez le logiciel TPM : a. Redémarrez l'ordinateur et appuyez sur <F2> pendant l'autotest de mise sous tension pour entrer dans le programme de configuration du ...
Page 7: Logiciel De Gestion De Sécurité
Pour des informations supplémentaires sur l'utilisation du logiciel et les différentes fonctions de sécurité, reportez-vous au Guide de mise en route du logiciel : Cliquez sur Démarrer® Tous les programmes® Wave Systems Corp® Guide de mise en route. Logiciel de suivi informatique Un logiciel de suivi informatique peut vous permettre de localiser votre ordinateur s'il est perdu ou volé. Le logiciel est disponible en option et peut être acquis lors de l'achat de votre ordinateur Dell™. Vous pouvez également contacter votre commercial Dell pour plus d'informations sur cette fonction de sécurité. REMARQUE : Il se peut que le logiciel de suivi ne soit pas disponible dans certains pays. REMARQUE : Si vous disposez de ce logiciel, vous devez contacter l'entreprise en charge du service de suivi pour signaler la disparition de votre ordinateur en cas de perte ou de vol de ce dernier.
Page 8: Saisie De Votre Mot De Passe Système
Pour sortir du champ sans attribuer de mot de passe système, appuyez sur ou sur la séquence de touches <Maj> pour passer dans un autre champ, ou encore appuyez sur <Échap> à tout moment avant d'avoir achevé l'étape 5. 1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que l'option Password Status (État du mot de passe) a la valeur Unlocked (Déverrouillé). 2. Sélectionnez System Password (Mot de passe système), puis appuyez sur la touche fléchée gauche ou droite. L'intitulé de l'option devient alors Enter Password (Entrer le mot de passe), suivi d'un champ vide de 32 caractères entre crochets. 3. Entrez votre nouveau mot de passe système. Vous pouvez utiliser jusqu'à 32 caractères. Pour effacer un caractère lors de l'entrée de votre mot de passe, appuyez sur la touche <Retour arrière> ou sur la touche fléchée gauche. Le mot de passe ne fait pas la distinction majuscule/minuscule. Certaines combinaisons de touches ne sont pas valides. Si vous utilisez l'une de ces combinaisons, le haut-parleur émet un signal sonore. Lorsque vous appuyez sur la touche de chaque caractère (ou la barre d'espacement pour un espace blanc), un espace réservé apparaît dans le champ. 4. Appuyez sur <Entrée>. Si le nouveau mot de passe du système comporte moins de 32 caractères, tout le champ se remplit d'espaces réservés. L'intitulé de l'option devient ...
Page 9: Mot De Passe Administrateur
6. Quittez le programme de configuration du système. Mot de passe administrateur Paramètres de l'option Vous ne pouvez pas modifier ni saisir un nouveau mot de passe administrateur si l'une des deux options suivantes est affichée : Set (Défini) — Un mot de passe administrateur est défini. Disabled (Désactivé) — Le mot de passe administrateur est désactivé par la position d'un cavalier sur la carte mère. Vous ne pouvez attribuer un mot de passe administrateur que lorsque l'option suivante est affichée : Not Set (Non défini) — Aucun mot de passe administrateur n'a été attribué et le cavalier de mot de passe sur la carte mère est en position d'activation (position par défaut). Affectation d'un mot de passe administrateur Le mot de passe administrateur peut être utilisé à la place du mot de passe système. REMARQUE : Si les deux mots de passe sont différents, le mot de passe administrateur peut être utilisé à la place du mot de passe système. Toutefois, le mot de passe système ne peut pas être utilisé à la place du mot de passe administrateur. 1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et vérifiez que l'option Admin Password (Mot de passe admin) a la valeur Not Set (Non défini). ...
Page 10: Programme De Configuration Du Système
Définir ou modifier une option sélectionnable par l'utilisateur, telle que le mot de passe utilisateur Connaître la quantité de mémoire disponible ou définir le type de disque dur à installer Avant d'utiliser le programme de configuration du système, il est fortement recommandé de noter les informations de l'écran de configuration pour pouvoir vous y reporter ultérieurement. Ouverture du programme de configuration du système 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau Microsoft® Windows® s'affiche. Puis arrêtez l'ordinateur (reportez-vous à la section Mise hors tension de l'ordinateur) et faites une autre tentative. Écrans du programme de configuration du système L'écran de configuration du système affiche les informations de configuration en cours ou modifiables. L'écran est divisé en trois zones contenant la liste des options, le champ des options actives et les fonctions des touches. Options List (Liste des options) — Ce champ s'affiche dans la partie gauche de la fenêtre ...
Page 11 Comprennent le nom de l'ordinateur, la version du BIOS, le numéro de service, le code de service express (le cas échéant) et System Info le numéro d'inventaire. Aucun de ces champs ne peut être modifié. (Informations sur le système) Identifient le type d'unité centrale (UC), la vitesse du bus, la vitesse d'horloge et la taille de la mémoire cache L2. Indiquent s'il Processor Info s'agit d'un processeur Hyper-Threading et à cur multiple et si celui-ci prend en charge la technologie 64 bits. Aucun de ces (Informations sur le champs ne peut être modifié.
Page 12 (On [Activé] par défaut) REMARQUE : Les systèmes d'exploitation avec prise en charge USB reconnaissent les lecteurs de disquette USB indépendamment du paramètre No Boot (Aucun démarrage). Active ou désactive les ports USB du haut situés à l'arrière de l'ordinateur. Rear Quad/Triad USB (USB Quad/Triad arrière) (On [Activé] par défaut) Active ou désactive les ports USB du bas situés à l'arrière de l'ordinateur. Rear Dual USB (USB double arrière) (On [Activé] par défaut) Active ou désactive les ports USB avant. Front USB (USB frontal) (On [Activé] par défaut) Active ou désactive tous les logements PCI et PCI Express. PCI Slots (Logements PCI) (On [Activé] par défaut) Détermine le mode de fonctionnement du port parallèle interne. L'option Off (Désactivé) désactive le port. L'option AT configure le LPT Port Mode port pour le rendre compatible avec les systèmes AT. L'option PS/2 configure le port pour le rendre compatible avec les systèmes ...
Page 13 Indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires fournies par Technologie de virtualisation des la technologie de virtualisation des E/S directes. La valeur par défaut est Off (Désactivé). E/S directes Indique si un moniteur de machine virtuelle mesuré (MVMM) peut utiliser les capacités matérielles supplémentaires Technologie TXT (Trusted fournies par la technologie TXT d'Intel. La valeur par défaut est Off (Désactivé). Execution) Indique si un appareil virtuel (VA) peut utiliser les capacités matérielles supplémentaires fournies par la technologie Appareil virtuel d'informations intégrées Intel. La valeur par défaut est Off (Désactivé). Indique si l'interface de configuration ACPI de l'appareil virtuel est verrouillée ou déverrouillée. Cette option n'a aucun Verrou de configuration VA effet lorsque l'appareil virtuel est désactivé. La valeur par défaut est Unlocked (Déverrouillé). Active la technologie SpeedStep® d'Intel® pour tous les processeurs pris en charge par l'ordinateur. Ce paramètre SpeedStep modifie la consommation électrique et la fréquence du processeur. (Off [Désactivé] par défaut) REMARQUE : Il se peut que cette option ne soit pas disponible sur votre ordinateur. Limite la valeur maxi prise en charge par la fonction CPUID standard du processeur. L'installation de certains systèmes ...
Page 14 Active ou désactive la technologie de protection mémoire Execute Disable. Execute Disable (On [Activé] par défaut) Active ou désactive l'interface BIOS du service Computrace en option d'Absolute Software. Ce service de surveillance, Computrace disponible en option, doit être acheté séparément. (Deactivate [Désactiver] L'option Activate permanently (Activer en permanence) active l'interface BIOS-Computrace. L'option Disable permanently par défaut) (Désactiver en permanence) désactive l'interface BIOS-Computrace. L'option Deactivate temporarily (Désactiver temporairement) désactive l'interface BIOS-Computrace. REMARQUE : En activant ce service, vous acceptez que les données de votre ordinateur soient transmises au serveur Computrace. Gestion de l'alimentation Détermine la réaction de l'ordinateur lors du retour d'alimentation en courant alternatif après une coupure d'alimentation. La valeur AC Recovery Off (Désactivé) indique au système de rester à l'arrêt au retour de l'alimentation. Pour que l'ordinateur s'allume, vous devez (Rétablissement de ...
Page 15: Paramètres D'option
Onboard SATA Hard Drive — (Disque dur SATA intégré) — L'ordinateur tente de démarrer à partir du disque dur série ATA principal. Si aucun système d'exploitation ne se trouve sur le disque dur, l'ordinateur génère un message d'erreur. Onboard or USB CD-ROM Drive — (Lecteur de CD-ROM intégré ou USB) — L'ordinateur tente de démarrer à partir du lecteur de CD. Si le lecteur ne contient aucun CD ou si le CD ne contient aucun système d'exploitation, l'ordinateur génère un message d'erreur. Onboard Network Controller — (Contrôleur réseau intégré) — L'ordinateur tente de démarrer à partir du contrôleur réseau. Si aucun système d'exploitation n'est présent, l'ordinateur génère un message d'erreur. Modification de la séquence d'amorçage en cours Utilisez cette fonction, par exemple, pour indiquer à l'ordinateur de démarrer à partir d'un lecteur de CD, de façon à pouvoir exécuter Dell Diagnostics sur le support Drivers and Utilities ; vous voudrez cependant démarrer l'ordinateur à partir du disque dur, une fois les tests de diagnostic terminés. Vous pouvez aussi l'utiliser pour que l'ordinateur démarre à partir d'un périphérique USB (lecteur de disquette, clé de mémoire ou lecteur de CD). REMARQUE : Si vous amorcez le système à partir d'un lecteur de disquette USB, vous devez d'abord choisir l'option USB pour le lecteur de disquette dans le programme de configuration du système (reportez-vous à la section Programme de configuration du système). 1. Si vous démarrez à partir d'un périphérique USB, reliez-le à un connecteur USB. ...
Page 16: Amorçage À Partir D'un Périphérique Usb
Par exemple, pour démarrer sur une clé de mémoire USB, sélectionnez l'option USB Device (Périphérique USB) et appuyez sur <Entrée>. REMARQUE : Pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vous assurer qu'il s'agit d'un périphérique amorçable, consultez la documentation de ce périphérique. Modification de la séquence d'amorçage pour les prochains amorçages du système 1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système). 2. Utilisez les touches fléchées du clavier pour sélectionner l'option de menu Boot Sequence (Séquence d'amorçage), puis appuyez sur <Entrée> pour accéder au menu contextuel. REMARQUE : Notez la séquence d'amorçage utilisée au cas où vous auriez besoin de la restaurer. 3. Appuyez sur les touches fléchées vers le bas et vers le haut pour vous déplacer dans la liste des périphériques. 4. Appuyez sur la barre d'espacement pour activer ou désactiver un périphérique. (Les périphériques activés ont une coche.) 5. Appuyez sur <Maj><Flèche haut> ou <Maj><Flèche bas> pour déplacer le périphérique sélectionné vers le haut ou le bas de la liste. Amorçage à partir d'un périphérique USB REMARQUE : Pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vérifier que tel est bien le cas, consultez la documentation du périphérique. Clé de mémoire 1. Insérez la clé de mémoire dans un port USB et redémarrez l'ordinateur. 2. Lorsque la mention F12 = Boot Menu (F12 = Menu de démarrage) s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F12>. Le BIOS détecte le périphérique USB et l'ajoute au menu de démarrage.
Page 17: Effacement Des Mots De Passe Oubliés
Compact Ordinateur ultra compact Cavalier Paramètre Description PSWD Les fonctions de mot de passe sont activées (configuration par défaut). Les fonctions de mot de passe sont désactivées. RTCRST L'horloge en temps réel n'a pas été réinitialisée. L'horloge en temps réel est en cours de réinitialisation (cavalier fermé temporairement). ouvert fermé Effacement des mots de passe oubliés PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Ce processus efface à la fois le mot de passe système et le mot de passe administrateur. Suivez les procédures décrites dans la section Avant de commencer. 2.
Page 18: Effacement Des Paramètres Cmos
Paramètres des cavaliers. 4. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 5. Branchez l'ordinateur et l'écran sur les prises secteur, puis allumez-les. 6. Après l'affichage du bureau Microsoft® Windows® sur votre ordinateur, arrêtez celui-ci (reportez-vous à la section Mise hors tension de l'ordinateur). 7. Éteignez le moniteur et débranchez-le de la prise secteur. 8. Débranchez l'ordinateur de la prise secteur, puis appuyez sur le bouton d'alimentation pour mettre la carte mère à la terre. 9. Ouvrez le capot de l'ordinateur. ...
Page 19: Gestion De L'alimentation Sous Windows Xp Et Windows Vista
2. Sous ou une icône du panneau de configuration, cliquez sur Options d'alimentation. 3. Définissez les paramètres de mise en veille prolongée dans l'onglet Modes de gestion de l'alimentation, Avancé et Mise en veille prolongée. Pour quitter le mode Mise en veille prolongée, appuyez sur le bouton d'alimentation. L'ordinateur peut mettre quelques instants à quitter le mode Mise en veille prolongée. Étant donné que le clavier et la souris ne fonctionnent pas en mode Mise en veille prolongée, l'ordinateur ne quitte pas ce mode lorsque vous appuyez sur une touche du clavier ou que vous déplacez la souris. Le mode Mise en veille prolongée requiert la présence, sur votre disque dur, d'un fichier spécial offrant un espace suffisant pour stocker le contenu de la mémoire de l'ordinateur. Dell crée donc un fichier de mise en veille prolongée d'une taille adaptée avant de vous livrer l'ordinateur. Si le disque dur de l'ordinateur est corrompu, Windows XP recrée automatiquement le fichier de mise en veille prolongée. Propriétés des options d'alimentation Définissez les paramètres des modes Veille et Mise en veille prolongée ainsi que les autres paramètres d'alimentation dans la fenêtre Propriétés des options d'alimentation. Pour accéder à la fenêtre Propriétés des options d'alimentation : 1. Cliquez sur Démarrer® Panneau de configuration® Choisissez une catégorie® Performances et maintenance.
Page 20: Onglet Paramètres Avancés
Chaque configuration standard existante pour les paramètres d'alimentation est appelée « mode d'alimentation ». Pour sélectionner un mode d'alimentation standard Windows sur votre ordinateur, sélectionnez-en un dans le menu déroulant Modes de gestion de l'alimentation. Les paramètres correspondants apparaissent dans les champs situés sous le nom du mode d'alimentation. Chaque mode d'alimentation définit les paramètres relatifs au passage au mode Veille et Mise en veille prolongée et à l'extinction du moniteur et du disque dur. AVIS : Si vous définissez un délai d'extinction du disque dur inférieur à celui du moniteur, l'ordinateur peut sembler bloqué. Pour revenir en mode normal, appuyez sur une touche du clavier ou cliquez sur la souris. Pour éviter ce problème, faites en sorte que le moniteur s'éteigne toujours avant le disque dur. Le menu déroulant Modes de gestion de l'alimentation affiche les modes suivants : Toujours actif (valeur par défaut) — Si vous souhaitez utiliser l'ordinateur sans les fonctions d'économie d'énergie. PC de bureau ou familial — Si vous souhaitez utiliser votre ordinateur de bureau ou familial avec une petite économie d'énergie. Portable — Si votre ordinateur est un ordinateur portable que vous utilisez lors de vos déplacements. Présentation —...
Page 21: À Propos Des Configurations Raid
Pour passer manuellement en mode Mise en veille prolongée sous Windows Vista, cliquez sur Démarrer , sur la flèche dans le coin inférieur droit du menu Démarrer, puis sur Mise en veille prolongée. Configuration des paramètres de gestion de l'alimentation Vous pouvez utiliser la fenêtre Propriétés des options d'alimentation de Windows pour configurer les paramètres de gestion de l'alimentation sur votre ordinateur. Pour accéder à la fenêtre Propriétés des options d'alimentation, cliquez sur Démarrer ® Panneau de configuration® Système et maintenance® Options d'alimentation. À propos des configurations RAID Cette section fournit une présentation générale de la configuration RAID que vous pouvez avoir sélectionnée lors de l'achat de votre ordinateur. Un certain nombre de configurations RAID sont disponibles dans l'industrie à différentes fins d'utilisation. Votre ordinateur Dell prend en charge RAID de niveau 0 et RAID de niveau 1. Une configuration RAID de niveau 0 est recommandée pour les programmes à hautes performances, alors que la configuration RAID de niveau 1 est recommandée aux utilisateurs souhaitant un niveau élevé d'intégrité des données. REMARQUE : Les niveaux de RAID ne représentent pas une hiérarchie. Une configuration RAID niveau 1 n'est pas nécessairement meilleure ou pire qu'une configuration RAID niveau 0. Le contrôleur RAID Intel® de votre ordinateur ne peut créer une configuration RAID qu'avec deux disques physiques. Les lecteurs doivent avoir la même taille afin d'assurer que le lecteur de plus grande taille ne contienne pas d'espace non attribué (et donc inutilisable). REMARQUE : Si vous avez acheté votre ordinateur Dell avec une configuration RAID, votre ordinateur a été configuré avec deux disques durs de même taille. Vérification du bon fonctionnement du RAID Votre ordinateur affiche des informations relatives à votre configuration RAID au démarrage, avant de charger le système d'exploitation. Si le RAID n'est pas configuré, le message none defined (aucun défini) s'affiche sous RAID Volumes (Volumes RAID), avec la liste des lecteurs physiques installés sur votre ...
Page 22: Configuration Raid De Niveau
Configuration RAID de niveau 1 RAID de niveau 1 utilise une technique de stockage redondante des données appelée mise en miroir pour optimiser l'intégrité. Les données écrites sur le lecteur principal sont également dupliquées ou mises en miroir, sur le second lecteur de la configuration. En cas de panne d'un lecteur, les opérations de lecture et d'écriture sont redirigées vers le lecteur fonctionnant correctement. Un lecteur de remplacement peut ensuite être reconstruit à partir des données du lecteur qui fonctionne correctement. REMARQUE : En configuration RAID de niveau 1, la taille de la configuration correspond à la taille du plus petit des deux lecteurs utilisés. Configuration de votre ordinateur pour RAID Il existe deux méthodes pour configurer des volumes de disque dur RAID. La première consiste à utiliser l'utilitaire Intel RAID Option ROM. Elle ne requiert pas la présence d'un système d'exploitation sur le disque dur. La seconde méthode consiste à utiliser les utilitaires Intel Matrix Storage Manager ou Intel Matrix Storage Console après l'installation du système d'exploitation et de l'utilitaire Matrix Storage Console. Pour ces deux méthodes, vous devez avoir configuré votre ordinateur en mode RAID avant de commencer. ...
Page 23: Configuration De L'ordinateur Pour Raid À L'aide D'intel Matrix Storage Manager
3. Utilisez les touches flèche haut et flèche bas pour mettre en surbrillance Créer un volume RAID et appuyez sur <Entrée>. 4. Entrez un nom de volume RAID ou conservez la valeur par défaut, puis appuyez sur <Entrée>. 5. Utilisez les touches flèche haut et flèche bas pour sélectionner RAID0 (Stripe) (RAID0 (Blocs)) et appuyez sur <Entrée>. REMARQUE : Sélectionnez la taille de bloc la plus proche de celle du fichier moyen que vous souhaitez stocker sur le volume RAID. Si vous ne connaissez pas la taille de fichier moyenne, choisissez 128 Ko comme taille de bloc. 6. Utilisez les touches flèche haut et flèche bas pour modifier la taille de bloc et appuyez sur <Entrée>. 7. Sélectionnez la capacité de volume souhaitée et appuyez sur <Entrée>. La valeur par défaut est la taille maximale disponible. 8. Appuyez sur <Entrée> pour créer le volume. 9. Appuyez sur <y> (o) pour confirmer la création du volume RAID. 10. Confirmez que la configuration de volume qui s'affiche dans l'écran principal de l'utilitaire Intel RAID Option ROM est correcte. ...
Page 24 2. Cliquez sur Démarrer et pointez sur Programmes® Intel(R) Matrix Storage Manager® Intel Matrix Storage Console pour lancer l'utilitaire Intel Storage Utility. REMARQUE : Si l'option de menu Actions ne s'affiche pas, vous n'avez pas encore configuré votre ordinateur sur le mode RAID (reportez-vous à la section Activation du mode RAID sur votre ordinateur). 3. Dans le menu Actions, sélectionnez Create RAID Volume (Créer un volume RAID) pour lancer l'Assistant Création d'un volume RAID, puis cliquez sur Suivant.
Page 25: Migration À Une Configuration Raid De Niveau
L'ordinateur démarre sur le système d'exploitation et commence à reconstruire le volume RAID automatiquement. Une boîte de dialogue affichant la progression de la reconstruction apparaît. REMARQUE : Vous pouvez utiliser votre ordinateur pendant la reconstruction du volume RAID de niveau 1. Migration à une configuration RAID de niveau 0 1. Activez le mode RAID sur votre ordinateur (reportez-vous à la section Activation du mode RAID sur votre ordinateur). 2. Cliquez sur le bouton Démarrer et pointez sur Tous les programmes® Intel(R) Matrix Storage Manager® Intel Matrix Storage Console pour lancer l'utilitaire de stockage Intel.
Page 26 7. Dans l'écran Select Source Hard Drive (Sélectionner le disque dur source), double-cliquez sur le disque dur à partir duquel vous souhaitez effectuer la migration, puis cliquez sur Suivant. 8. Dans l'écran Select Member Hard Drive (Sélectionner un disque dur membre), double-cliquez sur le disque dur pour sélectionner le lecteur membre qui doit agir en tant que miroir dans la configuration, puis cliquez sur Suivant. 9. Dans l'écran Specify Volume Size (Spécifier la taille du volume), sélectionnez la taille de volume de votre choix, puis cliquez sur Suivant. REMARQUE : À l'étape 10, toutes les données figurant sur le lecteur membre sont supprimées. 10. Cliquez sur Terminer pour démarrer la migration, ou cliquez sur Précédent pour apporter des modifications. Vous pouvez utiliser votre ordinateur comme d'habitude pendant la migration.
Page 27: Remplacement De La Pile
Retour à la page Contenu Pile Guide d'utilisation Remplacement de la pile Remplacement de la pile PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Une pile bouton conserve les informations de configuration, de date et d'heure de l'ordinateur. Elle peut durer plusieurs années. La pile peut nécessiter d'être remplacée si une date ou heure incorrecte s'affiche lors de la procédure d'amorçage avec un message tel que : Time-of-day not set - please run SETUP program (Heure actuelle non définie - veuillez exécuter le programme de configuration du système) Invalid configuration information - please run System Setup Program (Information de configuration non valide - exécutez le programme de configuration du système) Strike the F1 key to continue, F2 to run the setup utility (Appuyez sur F1 pour continuer, sur F2 pour exécuter l'utilitaire de configuration)
Page 28 1 pile du système 2 côté positif du connecteur de pile 3 languette du support de pile 4 support de pile 6. Installez la nouvelle pile. a. Maintenez le connecteur de pile en place en appuyant fermement sur le côté positif du connecteur. b. Tenez la pile avec le « + » vers le haut et faites-la glisser sous les languettes de fixation situées du côté positif du connecteur. c. Appuyez sur la pile pour l'enclencher dans le connecteur. ...
Page 29: Avant De Commencer
AVIS : Vérifiez que l'ordinateur et tous les périphériques reliés sont éteints. Si votre ordinateur et ses périphériques ne se sont pas automatiquement éteints à l'arrêt du système d'exploitation, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 4 secondes pour les éteindre. Avant d'intervenir à l'intérieur de votre ordinateur Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur contre les dommages éventuels et pour garantir votre sécurité personnelle. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Manipulez les composants et les cartes avec précaution. Ne touchez pas les composants ou les contacts d'une carte. Tenez une carte par les bords ou par la languette de montage métallique. Tenez les composants, tels qu'un processeur, par les bords et non par les broches. AVIS : Seul un technicien d'entretien qualifié doit effectuer les réparations sur votre ordinateur. Les dommages causés par une personne non agréée par Dell ne sont pas couverts par votre garantie. AVIS : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la boucle prévue, mais jamais sur le câble lui-même. Certains câbles sont munis d'un connecteur à languettes de verrouillage ; si vous déconnectez ce type de câble, appuyez sur les languettes de verrouillage vers l'intérieur avant de déconnecter le câble. Quand vous séparez les connecteurs en tirant dessus, veillez à les maintenir alignés pour ne pas plier de broches de connecteur. De même, lorsque vous connectez un câble, assurez-vous que les deux connecteurs sont bien orientés et alignés. AVIS : Avant de commencer à travailler sur l'ordinateur, suivez les étapes suivantes pour éviter de l'endommager. 1. Éteignez l'ordinateur. ...
Page 30 AVIS : Pour déconnecter un câble de réseau, débranchez d'abord le câble de votre ordinateur, puis de la prise réseau murale. 2. Débranchez tous les fils de téléphone ou de télécommunication de l'ordinateur. 3. Déconnectez l'ordinateur et tous ses périphériques de leurs prises secteur, puis appuyez sur le bouton d'alimentation pour mettre la carte mère à la terre. 4. Retirez, le cas échéant, le socle inclinable de l'ordinateur (pour les instructions, reportez-vous à la documentation fournie avec le socle inclinable) et le cache du câble (reportez-vous à la section Cache- câble (en option)). PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. 5. Retirez le capot de l'ordinateur. Pour un ordinateur mini-tour, reportez-vous à la section Retrait du capot de l'ordinateur. Pour un ordinateur de bureau, reportez-vous à la section Retrait du capot de l'ordinateur.
Page 31: Nettoyage De Votre Ordinateur
Retour à la page Contenu Nettoyage de votre ordinateur Guide d'utilisation Ordinateur, clavier et moniteur Souris Lecteur de disquette CD et DVD PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Ordinateur, clavier et moniteur PRÉCAUTION : Débranchez l'ordinateur de la prise secteur avant de le nettoyer. Nettoyez votre ordinateur avec un tissu doux humecté d'eau. N'utilisez pas de liquide ni d'aérosol nettoyants, ceux-ci peuvent contenir des substances inflammables. Utilisez une bombe aérosol d'air comprimé pour chasser la poussière qui se trouve entre les touches du clavier. AVIS : Pour éviter d'endommager le revêtement antireflet, n'essuyez pas l'écran avec une solution à base d'alcool ou de savon.
Page 32 Nettoyez le lecteur de disquette à l'aide d'une trousse de nettoyage que vous trouverez dans le commerce. Ces kits comportent des disquettes prétraitées permettant d'enlever les dépôts accumulés au cours d'une utilisation normale. CD et DVD Si vous avez des problèmes pendant la lecture de vos CD ou DVD (des sauts pendant la lecture par exemple), nettoyez les disques. 1. Saisissez le disque par son bord extérieur. Vous pouvez également toucher le bord intérieur de l'orifice central. AVIS : Pour éviter d'endommager la surface, ne nettoyez pas le disque avec des mouvements circulaires. 2. Avec un chiffon doux et non pelucheux, nettoyez doucement la partie inférieure du disque (côté sans étiquette) en suivant une ligne droite depuis le centre jusqu'au bord extérieur. Si la poussière ne part pas, utilisez de l'eau ou une solution diluée d'eau et de savon doux. Certains produits vendus dans le commerce nettoient les disques et les protègent contre la poussière, les empreintes et les rayures. Les produits de nettoyage pour CD peuvent également être utilisés sur les DVD sans aucun risque. Retour à la page Contenu ...

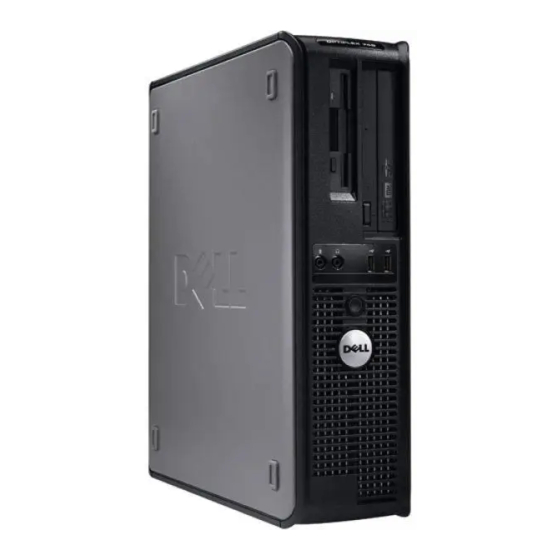

Page 33: Ordinateur De Bureau
AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du système d'exploitation. badge Dell Vous pouvez faire pivoter ce badge pour l'aligner sur l'orientation de votre ordinateur. Pour le faire tourner, placez vos doigts sur l'extérieur du badge, appuyez fermement et faites tourner le badge. Vous pouvez également le faire pivoter à l'aide de l'encoche située vers le bas du badge.
Page 34: Vue Arrière
configuré comme un périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus d'informations sur les modes de mise en veille et sur la façon de quitter un mode d'économie d'énergie, reportez-vous à la section Gestion de l'alimentation sous Windows XP et Windows Vista. Reportez-vous à la section Voyants de diagnostic pour obtenir une description des codes lumineux permettant de résoudre les problèmes rencontrés sur votre ordinateur. voyants de Ces voyants vous aident à résoudre les problèmes informatiques diagnostic d'après le code de diagnostic. Pour plus d'informations, reportez-vous à la section Voyants de diagnostic. voyant Ce voyant clignote rapidement lors de l'accès au disque dur. d'activité du disque dur connecteur de Permet de connecter le casque et les haut-parleurs. casque connecteur de Utilisez le connecteur de microphone pour brancher un microphone.
Page 35 1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez une imprimante USB, raccordez-la à un connecteur USB. REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré sur la même adresse. Pour plus d'informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité de Vert — Une bonne connexion est établie entre le réseau la liaison 10 Mb/s et l'ordinateur. Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur. Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Gb/s) et l'ordinateur.
Page 36: Retrait Du Capot De L'ordinateur
Options du programme de configuration du système. Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le. 3. Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière tout en levant le capot. 4. Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les languettes des charnières comme leviers. 5. Retirez le capot des languettes des charnières et mettez-le de côté sur une surface douce non abrasive. PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir assez longtemps avant de le toucher. ...
Page 37: Commutateur D'intrusion Dans Le Châssis
1 baies de lecteur (lecteur de carte multimédia ou lecteur de disquette, lecteur optique et disque dur) 5 logements de carte 2 bloc d'alimentation 6 ensemble dissipateur de chaleur 3 commutateur d'intrusion dans le châssis en option 7 panneau d'E/S avant 4 carte mère Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. REMARQUE : Le commutateur d'intrusion dans le châssis est installé en standard sur les ordinateurs ultra compacts mais est en option sur les ordinateurs mini-tour, de bureau et compacts ; il est possible qu'il ne soit pas présent sur votre ordinateur. Remplacement du commutateur d'intrusion dans le châssis Suivez les procédures décrites dans la section Avant de commencer.
Page 38: Réinitialisation Du Détecteur D'intrusion Dans Le Châssis
2. Rebranchez le câble sur la carte mère. 3. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Réinitialisation du détecteur d'intrusion dans le châssis 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, attendez que le bureau Microsoft® Windows® s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative. 3. Sélectionnez l'option Chassis Intrusion (Intrusion dans le châssis) et appuyez sur les touches fléchées gauche ou droite pour sélectionner Reset (Réinitialiser). Choisissez alors On (Activé), On-Silent (Activé silencieux) ou Disabled (Désactivé). REMARQUE : Le paramètre par défaut est On-Silent (Activé silencieux). 4. Enregistrez vos paramètres BIOS et quittez le programme de configuration du système. ...
Page 39 haut-parleur interne (INT_SPKR) 12 connecteur du commutateur d'intrusion (INTRUDER) connecteur du processeur (UC) 13 support de pile (BATTERY) connecteur d'alimentation du processeur (12VPOWER) 14 connecteur PCI Express x16 (SLOT1) connecteurs pour module de mémoire (DIMM_1, DIMM_2, DIMM_3, 15 connecteur PCI (SLOT2) DIMM_4) cavalier du mot de passe (PSWD) 16 connecteur PCI (SLOT3) connecteur de la carte de montage (utilise le port PCI-E/SLOT1 et le port connecteurs SATA (SATA0, SATA1, SATA2)
Page 40: Remarques, Avis Et Précautions
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, TravelLite, OpenManage et StrikeZone sont des marques de Dell Inc. ; Intel, SpeedStep et Celeron sont des marques déposées et Core et vPro sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, MS-DOS, Windows, Windows Vista et le bouton Démarrer de Windows ...
Page 41: Installation D'une Carte Pci
AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussière et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. Votre ordinateur Dell™ prend en charge un adaptateur de port série PS/2 et fournit les connecteurs suivants sur la carte mère pour les cartes PCI et PCI Express : Deux connecteurs pour cartes PCI demi-hauteur Un connecteur pour carte PCI Express x16 demi-hauteur REMARQUE : Votre ordinateur Dell n'est équipé que de connecteurs pour cartes PCI et PCI Express. Les cartes ISA ne sont pas prises en charge. Cartes PCI ...
Page 42 carte cache de la carte loquet de retenue de carte languette de retenue connecteur de carte mère 4. Si vous installez une carte dans un connecteur de carte vide de la carte mère, retirez la plaque de recouvrement pour libérer une ouverture de connecteur de carte à l'arrière de l'ordinateur. Passez ensuite à l'étape 6. Si vous installez une carte en remplacement d'une autre, retirez la carte déjà installée dans l'ordinateur (reportez-vous à la section Retrait d'une carte PCI). 6. Préparez la carte à installer. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. ...
Page 43 3 emplacement de fixation (uniquement sur certaines cartes) 4 languette de fixation 5 connecteur de carte PCI Express x16 8. Placez la carte dans le connecteur, puis appuyez dessus fermement. À l'aide de l'illustration ci-dessous, vérifiez que la carte est correctement positionnée dans son logement. 1 carte engagée 2 carte mal engagée 3 plaque dans le logement 4 plaque à l'extérieur du logement REMARQUE : Si vous installez une carte PCI Express x16, vérifiez que la languette de fixation du levier de dégagement du connecteur glisse dans l'encoche située sur la partie avant de la carte. ...
Page 44: Retrait D'une Carte Pci
11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez l'ordinateur et ses périphériques à leurs prises secteur et allumez-les. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 12. Si vous avez installé une carte son : a. Ouvrez le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (reportez-vous à la section Ouverture du programme de configuration du système). b. Connectez les périphériques audio externes aux connecteurs de la carte son. Ne les connectez pas au microphone, haut-parleur/casque ou aux connecteurs de ligne d'entrée du panneau arrière ou avant de l'ordinateur. 13. Si vous avez installé une carte réseau et que vous souhaitez désactiver la carte réseau intégrée : a.
Page 45: Installation D'une Carte Pci Dans Le Panier À Carte De Montage
1 carte PCI Express x16 2 levier de dégagement 3 emplacement de fixation (uniquement sur certaines cartes) 4 languette de fixation 5 connecteur de carte PCI Express x16 6. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 7. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. ...
Page 46 1 panier à carte de montage 2 poignée 5. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer une ouverture du connecteur de carte. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. Saisissez la carte par ses angles et retirez-la du connecteur. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. 6. Préparez la nouvelle carte pour l'installation. PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise secteur avant d'installer des cartes. 7. Appuyez sur la languette de retenue pour lever le loquet de retenue de la carte. ...
Page 47: Retrait D'une Carte Pci Du Panier À Carte De Montage
10. Remettez le panier à carte de montage en place : a. Alignez les languettes situées sur le côté du panier à carte de montage sur les emplacements du côté de l'ordinateur, et faites glisser le panier à carte de montage dans son emplacement. b. Vérifiez que les cartes adaptatrices sont complètement insérées dans les connecteurs de la carte mère. 1 panier à carte de montage 3 cartes adaptatrices (2) 2 emplacements 4 connecteurs de carte mère (2) 11. Reconnectez les câbles retirés à l'étape 4. 12. Branchez tout câble devant être connecté à la carte. AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez l'ordinateur et ses périphériques à leurs prises secteur et allumez-les.
Page 48 1 panier à carte de montage 2 poignée 4. Appuyez sur la languette pour lever le loquet de retenue de la carte. 5. Si nécessaire, déconnectez tout câble relié à la carte. 6. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 7. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. ...
Page 49: Adaptateur De Port Série Ps
11. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 12. Si vous avez retiré une carte son : a. Ouvrez le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio), puis modifiez le paramètre pour lui attribuer la valeur On (Activé) (reportez-vous à la section Ouverture du programme de configuration du système). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 13. Si vous avez retiré une carte réseau : a. Ouvrez le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau), puis modifiez le paramètre pour lui attribuer la valeur On (Activé) (reportez-vous à la section Ouverture du programme de configuration du système). b. Connectez le câble réseau au connecteur réseau intégré du panneau arrière de l'ordinateur. Adaptateur de port série PS/2 PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur.
Page 50: Retrait D'un Adaptateur De Port Série Ps
1 languette de retenue 2 loquet de retenue de l'adaptateur 3 support de l'adaptateur de port série PS/2 4 connecteur de 5 connecteur de l'adaptateur de l'adaptateur de port port série sur la carte mère série (SERIAL2) 8. Branchez le câble de l'adaptateur sur le connecteur de l'adaptateur de port série PS/2 (SERIAL2) de la carte mère (reportez-vous à la section Composants de la carte mère). REMARQUE : Reportez-vous à la documentation de l'adaptateur de port série PS/2 pour obtenir des informations sur le branchement des câbles. ...
Page 51: Installation D'un Adaptateur De Port Série Ps/2 Dans Le Panier À Carte De Montage
5. Retirez le support de l'adaptateur de port série PS/2 de son logement. 6. Si vous retirez définitivement l'adaptateur, installez une plaque de recouvrement dans l'ouverture du connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. 7. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 8. Fermez le loquet de retenue pour le remettre en place et fixer ainsi toutes les cartes restantes. ...
Page 52: Retrait D'un Adaptateur De Port Série Ps/2 Du Panier À Carte De Montage
9. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 10. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). AVIS : N'acheminez pas les câbles des cartes au-dessus des cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 11. Branchez le câble de l'adaptateur sur le connecteur de l'adaptateur de port série PS/2 (PS2/SERIAL2) de la carte mère (reportez-vous à la section Composants de la carte mère). 12. Remettez le panier à carte de montage en place : a. Alignez les languettes situées sur le côté du panier à carte de montage sur les emplacements du côté de l'ordinateur, et faites glisser le panier à carte de montage dans son emplacement. b.
Page 53: Installation D'un Lecteur Esata Sans Carte De Montage
7. Si vous retirez définitivement l'adaptateur, installez une plaque de recouvrement dans l'ouverture du connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 8. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 9. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). 10. Remettez le panier à carte de montage en place : a. Alignez les languettes situées sur le côté du panier à carte de montage sur les emplacements situés sur le côté de l'ordinateur, et faites glisser le panier à carte de montage dans son emplacement. b. Vérifiez que les connecteurs de carte de montage sont complètement insérés dans les connecteurs de la carte mère. c. Faites pivoter la poignée du panier à carte de montage vers le bas. 11.
Page 54: Installation D'un Lecteur Esata Avec Carte De Montage
5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Démarrez votre ordinateur et ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système). Utilisez l'option esata pour activer le lecteur eSATA. Installation d'un lecteur eSATA avec carte de montage ...
Page 55 6. Remettez la carte de montage en place. 1 panier à carte de montage 3 cartes adaptatrices (2) 2 emplacements 4 connecteurs de carte mère (2) 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Démarrez votre ordinateur et ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système).
Page 56: Processeur
Retour à la page Contenu Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Retirez le module du dissipateur de chaleur (reportez-vous à la section Retrait du dissipateur de chaleur).
Page 57 Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Déballez le nouveau processeur en prenant garde de ne pas toucher sa face inférieure. AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 4. Si le levier de dégagement du support n'est pas complètement ouvert, ouvrez-le. 5. Alignez les encoches avant et arrière du processeur sur celles du support. 6. Alignez les angles de la broche 1 du processeur et du support. ...
Page 58 AVIS : Vérifiez que l'assemblage du dissipateur est correctement installé. 1 ensemble dissipateur de chaleur 2 support de l'ensemble dissipateur de chaleur 3 emplacements des vis imperdables (2) 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retour à la page Contenu ...
Page 59: Consignes Générales D'installation Des Lecteurs
Votre ordinateur prend en charge : Un disque dur SATA (ATA série) Une baie de lecteur de 3,5 pouces (prend en charge un lecteur de disquette, un lecteur de carte multimédia ou un deuxième disque dur SATA optionnel) Un lecteur optique SATA Un lecteur eSATA (avec support optionnel) REMARQUE : Le nombre de baies de lecteur et de contrôleurs étant limité sur cet ordinateur, vous ne pourrez pas connecter tous les périphériques pris en charge en même temps. REMARQUE : Si vous comptez utiliser votre ordinateur sans lecteur optique ni périphérique de 3,5 pouces (lecteur de disquette ou lecteur de carte multimédia), vous devez installer le cache de baie d'unité approprié au lieu du lecteur. Contactez Dell si vous avez besoin d'un cache de baie d'unité. 1 lecteur optique 2 lecteur de disquette 3 disque dur Consignes générales d'installation des lecteurs Les connecteurs SATA de la carte mère sont identifiés comme suit : SATA0, SATA1 et SATA2. Les disques durs doivent être raccordés aux connecteurs SATA portant les numéros les plus bas. Les autres périphériques SATA (lecteur optique par exemple) doivent être raccordés aux connecteurs SATA restants dont le ...
Page 60: Connecteurs De Câble D'alimentation
1 connecteur du câble d'interface de données 2 connecteur d'interface de données Connecteurs de câble d'alimentation 1 câble d'alimentation 2 connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur soit libéré. Lorsque vous connectez et déconnectez un câble sans languette de retrait, tenez le câble par le connecteur noir de chaque côté. Cache de lecteur Votre ordinateur est livré avec un cache en plastique équipé de vis à épaulement et d'un cache métallique. Retrait des caches de lecteur Si vous installez un nouveau lecteur : Suivez les procédures décrites dans la section Avant de commencer. ...
Page 61: Remise En Place Des Caches De Lecteur
3. Soulevez le loquet du lecteur. 4. Faites glisser la languette métallique vers l'arrière de l'ordinateur et soulevez-la. 1 cache métallique 5. Appuyez sur les languettes de retenue situées sur le cache en plastique, puis appuyez sur l'arrière pour effectuer le retrait. 1 vis à épaulement 2 cache en plastique du lecteur Remise en place des caches de lecteur Si vous retirez un lecteur et que vous devez remettre les caches en place : ...
Page 62: Retrait D'un Lecteur Optique
REMARQUE : Si vous comptez utiliser votre ordinateur sans lecteur optique ni périphérique de 3,5 pouces (lecteur de disquette ou lecteur de carte multimédia), vous devez installer le cache de baie d'unité approprié au lieu du lecteur. Contactez Dell si vous avez besoin d'un cache de baie d'unité. Reportez-vous à la section Retrait des caches de lecteur. Retrait d'un lecteur optique Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 3. Tirez vers le haut le loquet de fermeture du lecteur et faites glisser celui-ci vers l'arrière de l'ordinateur. Puis soulevez le lecteur pour le retirer de ...
Page 63: Retrait D'un Lecteur De Disquette
8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Mettez à jour les informations de configuration en attribuant la valeur appropriée (0 ou 1) à l'option Drive (Lecteur) sous Drives (Lecteurs). Reportez- vous à la section Programme de configuration du système pour plus d'informations. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur de disquette PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. ...
Page 64: Installation D'un Lecteur De Disquette
5. Déconnectez les câbles d'alimentation et de données de la partie arrière du lecteur. 6. Si vous ne remettez pas en place tout de suite le lecteur de disquette ou le lecteur de carte multimédia, installez les caches du lecteur du lecteur de disquette (reportez-vous à la section Remise en place des caches de lecteur). Contactez Dell si vous avez besoin d'un cache de baie d'unité. Installation d'un lecteur de disquette 1. Si vous installez un nouveau lecteur de disquette : a. Retirez les caches du lecteur (reportez-vous à la section Retrait des caches de lecteur).
Page 65: Lecteur De Carte Multimédia
8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Ouvrez le programme de configuration du système et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer le nouveau lecteur de disquette (reportez-vous à la section Programme de configuration du système). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité du Guide d'information sur le produit. ...
Page 66: Retrait D'un Lecteur De Carte Multimédia
Retirez le lecteur optique (le cas échéant) et mettez-le de côté avec soin (reportez-vous à la section Retrait d'un lecteur optique). AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 4. Tirez le loquet du lecteur vers le haut et faites glisser le lecteur de carte multimédia vers l'arrière de l'ordinateur. Puis soulevez le lecteur pour le retirer de l'ordinateur. 1 loquet de fermeture du lecteur 2 lecteur de carte multimédia 5. Débranchez le câble de l'arrière du lecteur de carte multimédia et de la carte mère. 6. Si vous ne remettez pas en place tout de suite le lecteur de carte multimédia, installez le cache du lecteur de 3,5 pouces (reportez-vous à la section Remise en place des caches de lecteur). Contactez Dell si vous avez besoin d'un cache de baie d'unité. Installation d'un lecteur de carte multimédia ...
Page 67 1. Si vous installez un nouveau lecteur ou lecteur de carte multimédia : a. Retirez les caches du lecteur (reportez-vous à la section Retrait des caches de lecteur). b. Retirez les quatre vis à épaulement du cache du panneau des lecteurs. c. Tirez pour retirer le cache du lecteur de 3,5 pouces qui doit être installé dans la baie d'unité. 1 cache du lecteur 2. Si vous remplacez un lecteur de carte multimédia existant : Retirez les quatre vis à épaulement du lecteur de carte multimédia existant. 3. Insérez les quatre vis à épaulement dans les trous situés sur les côtés du nouveau lecteur de carte multimédia et serrez-les. 4. Raccordez le câble au connecteur du lecteur de carte multimédia et de la carte mère. 5. Alignez les vis à épaulement sur les guides-vis et faites glisser le lecteur de carte multimédia dans la baie jusqu'à ce que vous entendiez un clic. ...
Page 68: Retrait D'un Disque Dur
7. Vérifiez toutes les connexions des câbles et enroulez et placez ces derniers de manière à permettre le passage du flux d'air en provenance du ventilateur et des grilles de refroidissement. 8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de ...
Page 69: Installation D'un Disque Dur
8. Retirez le lecteur de l'ordinateur et débranchez les câbles d'alimentation et de données du lecteur. 1 pinces de fixation (2) 2 disque dur Installation d'un disque dur 1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. 2. Déballez le nouveau disque dur et préparez-le pour l'installation. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de disque dur en plastique, retirez le support du disque dur existant en le décliquetant du disque dur. 1 disque dur 2 languettes de retenue (2) 3 support de disque dur en plastique ...
Page 70 1 languettes de fixation (2) 3 languettes de retenue (2) 2 lecteur 4 support de disque dur en plastique 5. Connectez les câbles d'alimentation et de données au lecteur. 6. Repérez l'emplacement approprié du lecteur et faites glisser celui-ci dans la baie jusqu'à ce que vous entendiez un clic. 1 disque dur 2 numéro de vérification d'emplacement 7. Remettez le lecteur de disquette et le lecteur optique en place. ...
Page 71: Remplacement D'un Deuxième Disque Dur
Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 16. Installez votre système d'exploitation sur le disque dur. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Remplacement d'un deuxième disque dur Pour des informations sur la configuration RAID, reportez-vous à la section À propos des configurations RAID. PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. AVIS : Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de faire une sauvegarde de vos fichiers avant de commencer cette procédure.
Page 72 (reportez-vous à la section Remise en place du capot de l'ordinateur). 13. Allumez l'ordinateur. 14. Ouvrez le programme de configuration du système et mettez à jour l'option du port SATA sous la liste d'options Drives (Lecteurs) (reportez-vous à la section Ouverture du programme de configuration du système). 15. Quittez le programme de configuration du système et redémarrez l'ordinateur. 16. Partitionnez et formatez logiquement votre lecteur. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 18. Installez votre système d'exploitation sur le disque dur. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Retour à la page Contenu ...
Page 73: Retrait Du Panneau D'e/S
Retour à la page Contenu Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. REMARQUE : Mémorisez la façon dont les câbles sont acheminés avant de les débrancher, de manière à pouvoir les remettre en place correctement lors de l'installation du nouveau panneau d'E/S. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 74 Pour remettre en place le panneau d'E/S, suivez la procédure de retrait dans l'ordre inverse. REMARQUE : Utilisez les guides situés sur le support du panneau d'E/S pour positionner correctement le panneau, puis l'encoche située sur le support du panneau d'E/S pour installer la carte. Retour à la page Contenu ...
Page 75: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3.
Page 76: Connecteurs D'alimentation En Cc
8. Soulevez le bloc d'alimentation et retirez-le de l'ordinateur. 9. Faites glisser le nouveau bloc d'alimentation dans son emplacement. 10. Remettez en place les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 11. Reconnectez les câbles d'alimentation en CC. 12. Remettez le lecteur optique en place (reportez-vous à la section Lecteur optique). 13. Branchez le câble d'alimentation CA sur le connecteur. 14.
Page 77: Broche P2 Du Connecteur D'alimentation En Cc
+3,3 VCC/SE Orange +12 VCC* Bleu Noir PWR_PS_ON* Vert Noir Noir Noir +5 VCC Rouge +5 VCC Rouge +5 VCC Rouge Noir *Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VCC...
Page 78: Broches P5 Et P6 Du Connecteur D'alimentation En Cc
Noir +12 VCC Jaune Broches P5 et P6 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange Noir +5 VCC Rouge Noir +12 VCC Jaune Retour à la page Contenu ...
Page 79: Haut-Parleurs
Retour à la page Contenu Guide d'utilisation Haut-parleurs Haut-parleurs Installation d'un haut-parleur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de votre ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Insérez le haut-parleur dans le châssis de l'ordinateur. ...
Page 80 4. Retirez le haut-parleur du châssis de l'ordinateur. 5. Remettez en place le capot de l'ordinateur. 6. Mettez l'ordinateur sous tension. Retour à la page Contenu ...
Page 81: Caractéristiques De L'ordinateur De Bureau
Retour à la page Contenu Caractéristiques de l'ordinateur de bureau Guide d'utilisation Microprocesseur Type de microprocesseur Les processeurs suivants sont pris en charge : Intel® Core™ 2 Intel vPro™ Intel Celeron® Mémoire cache interne L1 : jusqu'à 128 Ko ; L2 : jusqu'à 8 Mo (selon votre processeur) Mémoire Type SDRAM DDR2 667 MHz ou 800 MHz Connecteurs de mémoire Modules de mémoire pris en charge 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale Bicanal : 1 Go Monocanal : 512 Mo ...
Page 82 Audio Type Audio ADI 1984 haute définition Conversion stéréo 24 bits analogique à numérique et 24 bits numérique à analogique Contrôleurs Lecteurs Trois contrôleurs SATA et un contrôleur eSATA prenant chacun en charge un périphérique Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes...
Page 83 Lecteurs Accessible de l'extérieur Un Un lecteur eSATA (en option) Accessible de l'intérieur Deux disques durs SATA (ATA série) Un lecteur de disquette de 3,5 pouces ou un lecteur de carte multimédia Un lecteur optique SATA Connecteurs Connecteurs externes : Série Connecteur à 9 broches ; compatible 16550C Parallèle Connecteur à 25 broches (bidirectionnel) Vidéo Connecteur VGA à 15 broches Carte réseau Connecteur RJ45 Connecteur PS/2 en option avec adaptateur de Deux connecteurs mini-DIN à 6 broches port série secondaire...
Page 84 Voyant d'alimentation Voyant vert — Vert clignotant en mode de mise en veille ; vert fixe à l'état de marche. Voyant orange — Orange clignotant indique un problème concernant un périphérique installé ; orange fixe indique un problème d'alimentation interne (reportez-vous à la section Problèmes d'alimentation.) Voyant d'accès au disque dur Vert Voyant de la liaison Vert fixe en cas de connexion réseau Voyant d'intégrité de la liaison (sur la carte réseau Voyant vert pour une opération de 10 Mb ; voyant intégrée) orange pour une opération de 100 Mb ; voyant jaune pour une opération de 1000 Mb (1 Gb) Voyant jaune clignotant Voyant d'activité (sur la carte réseau intégrée) Voyants de diagnostic Quatre voyants sur le panneau avant (reportez-vous...
Page 85 Stockage –15,2 à 10 668 m (–50 à 35 000 pieds) Retour à la page Contenu ...
Page 86: Installation De Votre Ordinateur Dans Une Enceinte
Retour à la page Contenu Installation de votre ordinateur dans une enceinte Guide d'utilisation L'installation de votre ordinateur dans une enceinte peut entraîner une moins bonne circulation de l'air et affecter les performances de votre ordinateur, lequel peut éventuellement surchauffer. Suivez les consignes ci-dessous lorsque vous installez votre ordinateur dans une enceinte. AVIS : Les caractéristiques de température de fonctionnement indiquées dans ce guide correspondent à la température de fonctionnement ambiante maximale. La température ambiante de la pièce doit être prise en considération lors de l'installation de l'ordinateur dans une enceinte. Par exemple, si la température ambiante de la pièce est de 25 °C (77 °F), vous n'aurez une marge de température que de 5 °C à 10 °C (9 °F à 18 °F) avant d'atteindre la température de fonctionnement maximale de votre ordinateur selon les caractéristiques de celui-ci. Pour obtenir des informations sur les caractéristiques de votre ordinateur : Pour un ordinateur mini-tour, reportez-vous à la section Caractéristiques de l'ordinateur mini-tour Pour un ordinateur de bureau, reportez-vous à la section Caractéristiques de l'ordinateur de bureau. Pour un ordinateur compact, reportez-vous à la section Caractéristiques de l'ordinateur compact.
Page 87 N'installez pas votre ordinateur dans une enceinte qui ne permet pas une bonne circulation de l'air. Une mauvaise circulation de l'air affecte les performances de votre ordinateur, lequel peut éventuellement surchauffer. Retour à la page Contenu ...
Page 88: Réglementation Fcc (États-Unis Uniquement)
: Changer l'orientation de l'antenne de réception. Repositionner le système en fonction du récepteur. Éloigner le système du récepteur. Brancher le système sur une autre prise afin que le système et le récepteur se trouvent sur différents circuits de dérivation. Si nécessaire, consultez un représentant de Dell Inc. ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires. Les informations suivantes sont fournies conformément à la réglementation de la FCC : Nom du produit : Dell™ OptiPlex™ 755 Numéros de modèle : DCTR, DCNE, DCSM, DCCY Nom du fabricant : Dell Inc. Worldwide Regulatory Compliance & Environmental Affairs One Dell Way Round Rock, TX 78682 USA 512-338-4400 REMARQUE : Pour plus d'informations sur les réglementations, reportez-vous à votre Guide d´information sur le produit. Retour à la page Contenu ...
Page 89: Recherche D'informations
Documentation de mon ordinateur Documentation concernant mon périphérique Logiciel DSS (Desktop System Software) REMARQUE : Il se peut que le CD Drivers and Utilities soit en option et qu'il ne soit pas livré avec votre ordinateur. La documentation et les pilotes sont déjà installés sur l'ordinateur. Vous pouvez utiliser ce support pour réinstaller les pilotes (reportez-vous à la section Réinstallation des pilotes et des utilitaires), pour exécuter Dell Diagnostics (reportez-vous à la section Dell Diagnostics), ou accéder à la documentation. Des fichiers « Lisez-moi » peuvent être inclus sur votre CD. Ces fichiers fournissent des informations sur les modifications techniques de dernière minute apportées à votre système ou des informations de référence destinées aux techniciens ou aux utilisateurs expérimentés.
Page 90 REMARQUE : Par mesure de sécurité, la nouvelle étiquette de licence de Microsoft Windows intègre une partie manquante, afin d'éviter que l'étiquette ne soit enlevée. Solutions — Conseils et astuces de dépannage, articles de techniciens, Site Web du service de support de Dell — support.dell.com cours en ligne et questions fréquemment posées Forum clients — Discussion en ligne avec d'autres clients Dell Mises à niveau — Informations sur les mises à niveau des composants, comme la mémoire, l'unité de disque dur et le système d'exploitation REMARQUE : Sélectionnez votre région ou votre secteur d'activité pour ...
Page 91 Go/OK. 3. Cliquez sur votre système d'exploitation et recherchez le mot-clé Desktop System Software. REMARQUE : L'interface utilisateur support.dell.com peut varier selon vos sélections. Comment utiliser Windows XP Aide et support de Windows Comment utiliser des programmes et des fichiers Comment personnaliser mon bureau 1.
Page 92: Obtention D'assistance
1. Effectuez les procédures décrites dans la section Dépannage. Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 3. Faites une copie de la Liste de vérification des diagnostics (reportez-vous à la section Liste de vérification des diagnostics) et renseignez-la. 4. Utilisez la gamme complète de services en ligne de Dell disponibles sur le site Web de support technique (support.dell.com) pour obtenir de l'aide sur les procédures d'installation et de dépannage. 5. Si les étapes précédentes ne vous ont pas permis de résoudre le problème, contactez Dell. REMARQUE : Appelez le service du support à l'aide d'un téléphone situé à proximité de l'ordinateur pour que le personnel du support puisse vous guider pendant la procédure de dépannage. REMARQUE : Il se peut que le système de code de service express de Dell ne soit pas disponible dans tous les pays. Lorsque le système téléphonique automatisé de Dell vous le demande, entrez votre code de service express pour que votre appel soit directement acheminé vers l'équipe de support technique appropriée. Si vous n'avez pas de code de service express, ouvrez le dossier Accessoires Dell, double-cliquez sur l'icône ...
Page 93: Problèmes Liés À Votre Commande
Dell. Service d'état des commandes automatisé Pour vérifier l'état de vos commandes de produits Dell™, vous pouvez visiter le site Web support.dell.com ou appeler le service d'état des commandes automatisé. Un enregistrement vous demande les informations nécessaires pour repérer votre commande et en faire un rapport. Pour obtenir le numéro de téléphone, reportez-vous à la section Contacter Dell. Service de support Le service de support de Dell est disponible à toute heure et tous les jours de la semaine pour répondre à vos questions au sujet du matériel Dell. Nos employés de support utilisent des diagnostics sur ordinateur pour fournir rapidement des réponses exactes. Pour contacter le service de support de Dell, reportez-vous à la section Obtention d'aide, puis appelez le numéro qui correspond à votre pays figurant dans la liste Contacter Dell Problèmes liés à votre commande Si vous avez un problème avec votre commande, comme des pièces manquantes ou non adaptées, ou une facturation erronée, contactez le Service clientèle de Dell. Gardez votre facture ou votre bordereau de marchandises à portée de main lorsque vous appelez. Pour obtenir le numéro de téléphone, reportez- vous à la section Contacter Dell. Informations concernant le produit Si vous avez besoin d'informations sur les autres produits disponibles auprès de Dell, ou si vous voulez passer une commande, visitez le site Web de Dell à l'adresse www.dell.com. Pour connaître le numéro à composer afin de consulter un spécialiste des ventes, reportez-vous à la section Contacter...
Page 94: Avant D'appeler
Cartes d'extension : Êtes-vous connecté à un réseau ? Oui Non Réseau, version et carte réseau : Programmes et versions : Consultez la documentation de votre système d'exploitation pour déterminer le contenu des fichiers de démarrage du système. Si l'ordinateur est relié à une imprimante, imprimez chaque fichier. Sinon, notez le contenu de chaque fichier avant d'appeler Dell. Message d'erreur, code sonore ou code de diagnostic : Description du problème et procédures de dépannage que vous avez réalisées : Contacter Dell REMARQUE : Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les coordonnées de Dell. ...
Page 95 Retour à la page Contenu ...
Page 96: Glossaire
ASF — Alert Standards Format — Standard permettant de définir un mécanisme de sorte à signaler les alertes matérielles et logicielles à une console de gestion. La norme ASF est conçue pour être indépendante des plates-formes et des systèmes d'exploitation. autonomie de la batterie — Nombre de minutes ou d'heures durant lesquelles la batterie d'un ordinateur portable peut alimenter l'ordinateur. B baie de média — Logement qui prend en charge des périphériques, tels qu'un lecteur optique, une seconde batterie ou un module TravelLite™ de Dell. baie modulaire — Voir baie de média. BIOS — Basic Input/Output System — Programme (ou utilitaire) qui joue le rôle d'interface entre le matériel informatique et le système d'exploitation. Ne modifiez les paramètres de ce programme que si vous connaissez avec exactitude les effets de chacun d'eux sur l'ordinateur. Appelé également programme de configuration du système.
Page 97 — Carte à circuits imprimés principale de votre ordinateur. Également appelée carte mère. CD-RW — CD ReWritable — Version réinscriptible d'un CD. Vous pouvez enregistrer des données sur un CD-RW, puis les effacer et les réécrire. COA — Certificate of Authenticity (certificat d'authenticité) — Code alphanumérique Windows inscrit sur une étiquette sur votre ordinateur. Appelé également Product Key (Clé de produit) ou Product ID (Identification produit). code de service express — Code numérique inscrit sur une étiquette sur votre ordinateur Dell™. Utilisez le code service express lorsque vous contactez Dell pour obtenir une assistance technique. Le code de service express n'est pas nécessairement disponible dans tous les pays. combinaison de touches — Commande nécessitant une pression simultanée sur plusieurs touches. connecteur DIN — Connecteur rond à 6 broches conforme aux normes DIN (Deutsche Industrie-Norm), généralement utilisé pour connecter des connecteurs de câbles de souris ou de clavier PS/2. connecteur parallèle — Port d'E/S souvent utilisé pour connecter une imprimante parallèle à l'ordinateur. Appelé également port LPT. connecteur série — Port d'E/S souvent utilisé pour connecter des périphériques comme des organiseurs ou des appareils photo numériques sur votre ...
Page 98 EMI — Electromagnetic Interference (interférence électromagnétique) — Interférences électriques causées par radiation électromagnétique. ENERGY STAR® — Exigences de l'agence EPA (Environmental Protection Agency) permettant de diminuer la consommation globale d'électricité. EPP — Enhanced Parallel Port — Connecteur parallèle permettant de transmettre des données de manière bidirectionnelle. E/S — Entrée/Sortie — Opération ou périphérique entrant et extrayant des données de votre ordinateur. Les claviers et les imprimantes sont des périphériques d'E/S. ESD — ElectroStatic Discharge (décharge électrostatique) — Brève décharge d'électricité statique. Ce type de décharge peut endommager les circuits intégrés du matériel informatique et de communication. F Fahrenheit — Système de mesure des températures où 32 ° correspond au point de congélation et 212 ° au point d'ébullition de l'eau. FBD — Fully-buffered DIMM — DIMM munie de puces DRAM DDR2 et d'une mémoire tampon avancée (Advanced Memory Buffer [AMB]) permettant d'accélérer la communication entre les puces SDRAM DDR2 et le système. FCC — Federal Communications Commission (Commission fédérale des communications, aux États-Unis) — Bureau américain responsable de l'application de réglementations relatives aux communications qui évalue la quantité de radiations pouvant être émise par les ordinateurs et autres équipements ...
Page 99 IRQ — Interrupt Request (requête d'interruption) — Passerelle électronique associée à un périphérique spécifique et qui permet à ce dernier de communiquer avec le microprocesseur. Une IRQ doit être attribuée à chaque périphérique. Bien que deux périphériques puissent partager la même affectation d'IRQ, ils ne peuvent pas fonctionner simultanément. ISP — Internet service provider (fournisseur d'accès Internet) — Société qui vous permet d'accéder à son serveur hôte afin de vous connecter directement à Internet, d'envoyer et de recevoir des messages électroniques et d'accéder à des sites Web. Le fournisseur d'accès Internet (FAI) vous attribue un progiciel, un nom d'utilisateur et des numéros de téléphone d'accès contre un paiement. K Kb — Kilobit — Unité de données égale à 1024 bits. Mesure de la capacité des circuits intégrés de mémoire. kHz — Kilohertz — Unité de mesure de fréquence égale à 1000 Hz. Ko — Kilo-octet — Unité de données égale à 1024 octets mais souvent considérée comme étant égale à 1000 octets. L LAN — Local Area Network (réseau local) — Réseau informatique couvrant une petite zone. Un réseau local est généralement limité à un seul bâtiment ou à plusieurs bâtiments avoisinants. Un LAN peut être connecté à un autre réseau local sur n'importe quelle distance par des lignes téléphoniques et des ondes radioélectriques pour constituer un réseau étendu (WAN, Wide Area Network). LCD — Liquid Crystal Display (affichage à cristaux liquides) — Technologie utilisée pour les écrans plats et ceux des ordinateurs portables. lecteur de CD-RW — Lecteur qui peut lire les CD et écrire sur des disques réinscriptibles (CD-RW) et des disques enregistrables (CD-R). On peut écrire plusieurs fois sur des CD-RW, tandis que les CD-R ne permettent qu'une seule inscription.
Page 100 Mo/s — Méga-octets par seconde — 1 million d'octets par seconde. Cette mesure est souvent utilisée pour les taux de transfert de données. MP — Méga-pixel — Mesure de la résolution d'image utilisée pour les appareils photo numériques. ms — milliseconde — Mesure de temps égale à un millième de seconde. Le temps d'accès des périphériques de stockage est souvent mesuré en ms. N NIC — Voir carte réseau. ns — nanoseconde — Mesure de temps égale à un milliardième de seconde. numéro de service — Étiquette de code-barre apposée sur l'ordinateur permettant d'identifier ce dernier lorsque vous accédez au service de support de Dell via l'adresse support.dell.com ou lorsque vous appelez le service clientèle ou le support technique de Dell. NVRAM — Nonvolatile Random Access Memory (mémoire vive rémanente) — Type de mémoire qui conserve des données lors de la mise hors tension de l'ordinateur ou en cas de coupure d'alimentation électrique. La mémoire NVRAM permet de conserver les informations de configuration, comme la date, l'heure et d'autres options de configuration du système que vous pouvez définir. O octet —...
Page 101 PIO — Programmed Input/Output (Entrée/Sortie programmée) — Méthode de transfert des données entre deux périphériques à l'aide du microprocesseur comme partie du chemin de données. pixel — Point unique sur un écran. Les pixels sont disposés en rangs et en colonnes pour créer une image. Une résolution vidéo, par exemple 800 sur 600, s'exprime en nombre de pixels en largeur sur le nombre de pixels en hauteur. Plug-and-Play — Possibilité pour l'ordinateur de configurer automatiquement les périphériques. La norme Plug-and-Play permet d'installer et de configurer automatiquement un périphérique et assure la compatibilité avec le matériel existant si le BIOS, le système d'exploitation et tous les périphériques sont compatibles Plug-and-Play. POST — Power-On Self-Test (autotest de démarrage) — Programmes de diagnostic, chargés automatiquement par le BIOS, qui effectuent des tests de base sur la plupart des composants de l'ordinateur, comme la mémoire, les unités de disque dur et la vidéo. Si aucun problème n'est détecté au cours de l'autotest de démarrage, l'ordinateur continue son démarrage. programme de configuration —...
Page 102 séquence d'amorçage — Précise l'ordre des périphériques à partir desquels l'ordinateur tente de s'amorcer. SIM — Subscriber Identity Module — Contient une puce qui crypte les transmissions voix et de données. Les cartes SIM peuvent être utilisées dans les téléphones et les ordinateurs portables. sortie TV S-vidéo — Connecteur permettant de relier des périphériques audio numériques ou un téléviseur à l'ordinateur. S/PDIF — Sony/Philips Digital Interface — Format de fichier de transfert audio permettant de transférer des données audio entre deux fichiers sans conversion préalable au format analogique, ce qui pourrait dégrader la qualité du fichier. station d'accueil — Voir APR. StrikeZone™ — Région renforcée de la base de la plate-forme protégeant le disque dur en faisant office de dispositif d'atténuation lorsqu'un ordinateur subit des chocs par résonance ou tombe sur le sol (qu'il soit allumé ou éteint). SVGA — Super-Video Graphics Array — Norme utilisée pour les cartes et les contrôleurs vidéo. Les résolutions SVGA types sont de 800 x 600 et 1024 x 768. Le nombre de couleurs et la résolution affichés par un programme dépendent des capacités de l'écran, du contrôleur vidéo et de ses pilotes, ainsi que de la ...
Page 103 W W — Watt — Mesure du courant électrique. Un watt est 1 ampère de courant dont le débit est de 1 volt. Wh — Wattheure — Unité de mesure utilisée couramment pour indiquer la capacité approximative d'une batterie. Par exemple, une batterie de 66 Wh peut fournir 66 W de courant pendant 1 heure ou 33 W pendant 2 heures. WLAN — Wireless Local Area Network (réseau local sans fil). Ensemble d'ordinateurs interconnectés communiquant par l'intermédiaire d'ondes à l'aide de points d'accès ou de routeurs sans fil pour fournir l'accès à Internet. WWAN — Wireless Wide Area Network (réseau étendu sans fil). Un réseau de données sans fil à haute vitesse utilisant la technologie cellulaire et couvrant une zone géographique beaucoup plus vaste qu'un WLAN. WXGA — Wide-aspect Extended Graphics Array — Norme utilisée pour les cartes et les contrôleurs vidéo qui prend en charge les résolutions allant jusqu'à 1280 sur 800. X XGA — Extended Graphics Array — Norme utilisée pour les cartes et les contrôleurs vidéo qui prend en charge les résolutions allant jusqu'à 1024 sur 768. Z ZIF —...
Page 104: Présentation De La Mémoire Ddr2
Veillez à installer un module de mémoire unique dans le connecteur DIMM 1, le connecteur le plus proche du processeur, avant d'installer les modules dans les autres connecteurs. A paire de modules assortis dans les connecteurs DIMM 1 et 2 (clips de B paire de modules de mémoires assortis dans les connecteurs DIMM 3 et 4 (clips fixation blancs) de fixation noirs) AVIS : Si vous retirez les modules de mémoire d'origine au cours d'une mise à niveau de la mémoire, gardez-les séparés de tout nouveau module, même si vous l'avez acheté auprès de Dell. Si possible, n'associez pas un module d'origine à un module neuf. Votre ordinateur risque de ne pas démarrer correctement. Installez les modules de mémoire d'origine par paires, dans les connecteurs DIMM 1 et 2 ou DIMM 3 et 4. REMARQUE : La mémoire achetée auprès de Dell est couverte par la garantie de votre ordinateur. ...
Page 105: Adressage Des Configurations De Mémoire
Adressage des configurations de mémoire ® Si vous utilisez un système d'exploitation 32 bits, comme Microsoft Windows® Vista®, votre ordinateur prend en charge un maximum de 4 Go de mémoire. Si vous utilisez un système d'exploitation 64 bits, votre ordinateur prend en charge un maximum de 8 Go de mémoire (DIMM de 2 Go dans chacun des quatre logements). Installation de la mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour éviter une décharge électrostatique et des dommages aux composants internes, raccordez-vous à la masse à l'aide d'un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte sur le châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section « Retrait du capot de l'ordinateur » correspondante). 3. Appuyez sur les clips de fixation situés à chaque extrémité du connecteur de module de mémoire pour les écarter. ...
Page 106: Retrait De Mémoire
6. Remettez en place le capot de l'ordinateur (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou périphérique réseau, puis sur l'ordinateur. 7. Rebranchez l'ordinateur et ses périphériques à leurs prises électriques, puis allumez-les. 8. Lorsque le message, indiquant le changement de taille de la mémoire, s'affiche, appuyez sur <F1> pour continuer. 9. Connectez-vous à votre ordinateur. 10. Cliquez avec le bouton droit de la souris sur l'icône Poste de travail sur le bureau Windows, puis cliquez sur Propriétés. ...
Page 107: Remarques, Avis Et Précautions
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, TravelLite, OpenManage et StrikeZone sont des marques de Dell Inc. ; Intel, SpeedStep et Celeron sont des marques déposées et Core et vPro sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, MS-DOS, Windows, Windows Vista et le bouton Démarrer de Windows ...
Page 108: Installation D'une Carte Pci Ou Pci Express
3 logement de carte PCI Express x16 Installation d'une carte PCI ou PCI Express REMARQUE : Votre ordinateur Dell n'utilise que des logements PCI et PCI Express. REMARQUE : L'adaptateur de port série de l'ordinateur mini-tour inclut deux connecteurs PS/2. Si vous remplacez une carte, désinstallez le pilote de la carte existante. Pour plus d'informations, consultez la documentation qui accompagne la carte. Suivez les procédures décrites dans la section Avant de commencer.
Page 109 1 loquet de retenue de carte 2 guide d'alignement 3 carte 4 connecteur de bord de carte 5 connecteur de carte 6 languette de retenue 4. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte. Passez ensuite à l'étape 5. 5. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. 6. Si votre carte comprend une barre de retenue de carte, retirez la barre. Tirez doucement la languette de fixation, prenez la carte par ses coins supérieurs et dégagez-la doucement de son connecteur.
Page 110: Retrait D'une Carte Pci Ou Pci Express
1 carte engagée 2 carte mal engagée 3 plaque dans le logement 4 plaque à l'extérieur du logement 10. Avant d'abaisser le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 11. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 12. Branchez tout câble devant être connecté à la carte. Consultez la documentation fournie avec la carte pour des informations sur le câblage approprié.
Page 111: Adaptateur De Port Série Ps
1 loquet de retenue de carte 2 guide d'alignement 3 carte 4 connecteur de bord de carte 5 connecteur de carte 6 languette de retenue 4. Si nécessaire, déconnectez tout câble relié à la carte. 5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussière et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur.
Page 112 loquet de retenue de carte guide d'alignement 4. Retirez la plaque de recouvrement (le cas échéant). REMARQUE : Reportez-vous à la documentation livrée avec l'adaptateur de port série P/S2 pour obtenir des informations sur la configuration de l'adaptateur, la création de connexions internes et la personnalisation de la carte pour votre ordinateur. 5. Alignez le support de l'adaptateur de port série PS/2 sur le logement de retenue et appuyez fermement dessus. Vérifiez que l'adaptateur est inséré à fond dans le logement. plaque dans le logement plaque à l'extérieur du logement Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les bords supérieurs de tous les adaptateurs et de toutes les languettes métalliques sont au même niveau que la barre d'alignement. L'encoche sur le bord supérieur de l'adaptateur ou sur la languette métallique s'emboîte sur le guide d'alignement. 6. Appuyez légèrement sur le loquet de retenue jusqu'à ce qu'il s'enclenche en place pour le fermer. AVIS : N'acheminez pas de câbles au-dessus des cartes installées. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. ...
Page 113: Retrait D'un Adaptateur De Port Série Ps
REMARQUE : Reportez-vous à la documentation de l'adaptateur de port série PS/2 pour obtenir des informations sur le branchement des câbles. 8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retrait d'un adaptateur de port série PS/2 Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Appuyez légèrement sur la languette de retenue située sur le loquet de retenue de la carte depuis l'intérieur pour faire pivoter le loquet en position ouverte.
Page 114: Installation D'un Lecteur Esata
7. Si vous retirez définitivement l'adaptateur, installez une plaque de recouvrement dans l'ouverture du connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. 8. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 9. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). 10. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 115 Retour à la page Contenu ...
Page 116: Processeur
Retour à la page Contenu Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Desserrez les vis imperdables (comme illustré dans la figure ci-dessous) situées de chaque côté de l'ensemble dissipateur de chaleur. PRÉCAUTION : Malgré la présence d'un blindage en plastique, l'ensemble dissipateur de chaleur peut énormément chauffer au cours d'une ...
Page 117: Installation Du Processeur
1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement 6. Retirez doucement le processeur de son support. Maintenez le levier de dégagement ouvert pour que le support puisse recevoir le nouveau processeur. Installation du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. Suivez les procédures décrites dans la section Avant de commencer.
Page 118 1 cache du processeur 2 languette 3 processeur 4 support du processeur 5 loquet de fermeture central 6 levier de dégagement 7 encoche d'alignement avant 8 support et indicateur de la broche 1 du processeur 9 encoche d'alignement arrière AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive quand vous le mettez en place.
Page 119: Connexion Des Câbles De Lecteur
Retour à la page Contenu Guide d'utilisation Lecteurs Lecteurs Votre ordinateur prend en charge : Deux disques durs SATA (ATA série) Un lecteur de disquette de 3,5 pouces ou un lecteur de carte multimédia Deux lecteurs optiques SATA Un lecteur eSATA (avec support en option) 1 lecteur optique 2 lecteur de 3,5 pouces ou lecteur de carte multimédia 3 disque dur Consignes générales d'installation des lecteurs Les connecteurs SATA de la carte mère sont identifiés comme suit : SATA0, SATA1, SATA2 et SATA3. Les disques durs doivent être raccordés aux connecteurs SATA portant les numéros les plus bas. Les autres périphériques SATA (lecteur optique par exemple) doivent être raccordés aux connecteurs SATA restants, en commençant par le connecteur dont le numéro suit immédiatement le numéro des connecteurs auxquels les disques durs sont raccordés. Par exemple, si vous disposez de deux disques durs SATA et d'un lecteur optique SATA, raccordez les deux disques durs aux connecteurs SATA0 et SATA1 et le lecteur optique SATA au connecteur SATA2.
Page 120: Connecteurs De Câble D'alimentation
1 connecteur du câble d'interface de données 2 connecteur d'interface de données Connecteurs de câble d'alimentation câble d'alimentation connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur se libère. Lorsque vous connectez et déconnectez un câble sans languette de retrait, tenez le câble par le connecteur noir de chaque côté. Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. Retrait d'un disque dur ...
Page 121: Installation D'un Disque Dur
1. Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de sauvegarder vos fichiers avant de commencer cette procédure. 2. Consultez la documentation du lecteur pour vérifier qu'il est configuré pour votre ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 4. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 5. Déconnectez du lecteur les câbles d'alimentation et de données. 1 câble de données 2 connecteur de la carte mère du disque dur 3 câble d'alimentation ...
Page 122 2. Consultez la documentation du disque dur pour vérifier qu'il est configuré pour votre ordinateur. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de disque dur en plastique, retirez le support du disque dur existant en le décliquetant du disque dur. disque dur support du disque dur 4. Fixez le support sur le nouveau disque dur. disque dur support du disque dur broches 5. Écartez avec précaution le support du disque dur de chaque côté et faites glisser le disque dur dans le support, en alignant le lecteur sur les broches du support, jusqu'à ce que vous entendiez un clic. ...
Page 123: Ajout D'un Deuxième Disque Dur
11. Insérez un support amorçable, ouvrez le programme de configuration du système (reportez-vous à la section Programme de configuration du système) et mettez à jour l'option du port SATA sous la liste d'options Drives (Lecteurs). 12. Quittez le programme de configuration du système et redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement votre lecteur. Consultez la documentation du système d'exploitation pour obtenir des instructions. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 15. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Si le lecteur que vous venez d'installer est le lecteur principal, insérez un support amorçable dans le lecteur d'amorçage. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. Ajout d'un deuxième disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.
Page 124 disque dur support du disque dur broches 6. Faites glisser prudemment le nouveau disque dur dans la baie jusqu'à ce que vous entendiez un clic. 7. Connectez le câble d'alimentation au lecteur. 8. Repérez un connecteur SATA inutilisé sur la carte mère et reliez ce connecteur au deuxième disque dur à l'aide d'un câble de données. ...
Page 125: Retrait Du Lecteur De Disquette
10. Ouvrez le programme de configuration du système (reportez-vous à la section Programme de configuration du système) et mettez à jour l'option du port SATA sous la liste d'options Drives (Lecteurs). 11. Quittez le programme de configuration du système et redémarrez l'ordinateur. 12. Partitionnez et formatez logiquement votre lecteur. Consultez la documentation du système d'exploitation pour obtenir des instructions. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 14. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Lecteur de disquette PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. ...
Page 126: Installation Du Lecteur De Disquette
Installation du lecteur de disquette 1. Si vous remplacez un lecteur de disquette, retirez les vis à épaulement du lecteur existant et fixez-les sur le lecteur de remplacement. 2. Si vous installez un nouveau lecteur de disquette, retirez le cache du panneau des lecteurs au niveau de la baie d'unité de 3,5 pouces, retirez les vis à épaulement de l'intérieur du cache du panneau des lecteurs et fixez-les sur le nouveau lecteur. 3. Alignez les vis à épaulement, situées sur le lecteur de disquette, sur les emplacements de vis et faites glisser avec précaution le lecteur dans la baie jusqu'à ce que vous entendiez un clic. 1 lecteur de disquette 2 vis à épaulement (4) 3 emplacements de vis à épaulement (2) 4. Reliez les câbles d'alimentation et de données au lecteur de disquette et à la carte mère. ...
Page 127: Retrait Du Lecteur De Carte Multimédia
5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 6. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système), et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer le nouveau lecteur de disquette. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit.
Page 128: Installation Du Lecteur De Carte Multimédia
lecteur de carte multimédia loquet de fermeture du lecteur 5. Faites glisser le levier de la plaque de guidage vers la partie inférieure de l'ordinateur jusqu'à ce que le panneau des lecteurs s'ouvre ; tout en maintenant le levier en place, faites glisser le lecteur de carte multimédia hors de l'ordinateur. Installation du lecteur de carte multimédia 1. Si vous remplacez un lecteur de carte multimédia, retirez les vis à épaulement du lecteur existant et fixez-les sur le lecteur de carte multimédia de remplacement. REMARQUE : Si vous remplacez un lecteur de disquette existant par un lecteur de carte multimédia, désactivez le lecteur de disquette avant d'installer le lecteur de carte multimédia. Démarrez votre système et ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système). Utilisez l'option Diskette Drive (Lecteur de disquette) pour désactiver le lecteur de disquette. Suivez les instructions de la section Retrait du lecteur de disquette. 2. Si vous installez un nouveau lecteur de carte multimédia, retirez le cache du panneau des lecteurs au niveau de la baie d'unité de 3,5 pouces, retirez les vis à épaulement de l'intérieur du cache du panneau des lecteurs et fixez-les sur le nouveau lecteur.
Page 129: Retrait D'un Lecteur Optique
4. Raccordez le câble au lecteur de carte multimédia et à la carte mère. câble de données/d'alimentation lecteur de carte multimédia 5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de remettre le capot en place. Retrait d'un lecteur optique ...
Page 130: Installation D'un Lecteur Optique
3. Déconnectez le câble d'alimentation et les câbles de données de la partie arrière du lecteur. 4. Faites glisser le levier de la plaque de guidage vers la partie supérieure de l'ordinateur jusqu'à ce que le panneau des lecteurs s'ouvre ; tout en maintenant le levier en place, faites glisser le lecteur hors de l'ordinateur. lecteur optique loquet de fermeture du lecteur Installation d'un lecteur optique Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 131 8. Vérifiez toutes les connexions des câbles et enroulez et placez ces derniers de manière à permettre le passage du flux d'air en provenance du ventilateur et des grilles de refroidissement. 9. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 10. Mettez à jour les informations de configuration dans le programme de configuration du système en attribuant la valeur approprié à l'option Drive (Lecteur) (SATA-1, SATA-2 ou SATA-3) sous Drives (Lecteurs). Reportez-vous à la section Programme de configuration du système. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Retour à la page Contenu ...
Page 132: Retrait Du Panneau D'e/S
Retour à la page Contenu Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. REMARQUE : Mémorisez la façon dont les câbles sont acheminés avant de les retirer, de manière à pouvoir les remettre en place correctement lors de l'installation du nouveau panneau d'E/S. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 133 REMARQUE : Utilisez les guides situés sur le support du panneau d'E/S pour positionner correctement le panneau, utilisez ensuite l'encoche située sur le support du panneau d'E/S pour installer le panneau. Retour à la page Contenu ...
Page 134: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3.
Page 135: Connecteurs D'alimentation En Cc
8. Faites glisser le nouveau bloc d'alimentation dans son emplacement. 9. Remettez en place les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 10. Rebranchez les câbles d'alimentation en CC sur le bloc d'alimentation. 11. Branchez le câble d'alimentation en CA dans un connecteur d'alimentation en CA. 12. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Connecteurs d'alimentation en CC ...
Page 136: Broche P2 Du Connecteur D'alimentation En Cc
+3,3 VCC Orange +3,3 VCC/SE* Orange -12 VCC Bleu Noir PWR_PS_ON Vert Noir Noir Noir +5 VCC Rouge +5 VCC Rouge +5 VCC Rouge Noir *Câble en option. Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir...
Page 137: Broche P10 Du Connecteur D'alimentation En Cc
Noir +12 VCC Jaune Broche P10 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +12 VBCC Blanc Noir Noir +5 VCC Rouge Retour à la page Contenu ...
Page 138: Haut-Parleurs
Retour à la page Contenu Guide d'utilisation Haut-parleurs Haut-parleurs Installation d'un haut-parleur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de votre ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Insérez le haut-parleur dans le châssis de l'ordinateur. ...
Page 139 3. Débranchez les câbles de la carte mère. 4. Retirez le haut-parleur du châssis de l'ordinateur. 5. Remettez en place le capot de l'ordinateur. 6. Mettez l'ordinateur sous tension. Retour à la page Contenu ...
Page 140: Caractéristiques De L'ordinateur Mini-Tour
Retour à la page Contenu Caractéristiques de l'ordinateur mini-tour Guide d'utilisation Microprocesseur Type de microprocesseur Les processeurs suivants sont pris en charge : Intel® Core™ 2 Intel vPro™ Intel Celeron® Mémoire cache interne L1 : jusqu'à 128 Ko ; L2 : jusqu'à 8 Mo (selon votre processeur) Mémoire Type SDRAM DDR2 667 MHz ou 800 MHz Connecteurs de mémoire Modules de mémoire pris en charge 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale Bicanal : 1 Go Monocanal : 512 Mo...
Page 141 Conversion stéréo 24 bits analogique à numérique et 24 bits numérique à analogique Contrôleurs Lecteurs Quatre contrôleurs SATA et un contrôleur eSATA prenant chacun en charge un périphérique Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s PCI Express x1 : 5 Gb/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s...
Page 142 Série Connecteur à 12 broches pour la carte port série PS/2 secondaire en option Ventilateur Connecteur à 5 broches PCI 2.2 Trois connecteurs à 120 broches PCI Express Un connecteur à 120 broches (x16) Panneau avant Connecteur à 40 broches Combinaisons de touches <Ctrl><Alt><Del> Sous Microsoft® Windows® XP, affiche la fenêtre Sécurité de Windows. En mode MS-DOS®, redémarre (réamorce) l'ordinateur. <F2> ou <Ctrl><Alt><Entrée> Démarre la configuration intégrée du système (au démarrage uniquement). <F3> Démarre automatiquement l'ordinateur à partir de l'environnement réseau spécifié par l'environnement d'amorçage distant (PXE) plutôt qu'à partir d'un des périphériques indiqués dans l'option Boot Sequence (Séquence d'amorçage) du programme de configuration du système (utilisable pendant le ...
Page 143 Tension Blocs d'alimentation à sélection manuelle—90 à 135 V à 60 Hz ; 180 à 265 V à 50 Hz Pile de secours Pile bouton 3 V CR2032 au lithium Caractéristiques physiques Hauteur 41,4 cm (16,3 pouces) Largeur 18,5 cm (7,3 pouces) Profondeur 43,9 cm (17,3 pouces) Poids 12,34 kg (27,2 livres) Environnement Température : Fonctionnement 10 ° à 35 °C (50 ° à 95 °F) Stockage...
Page 144: Transfert D'informations À Un Nouvel Ordinateur
Retour à la page Contenu Fonctions Microsoft® Windows® Guide d'utilisation Transfert d'informations à un nouvel ordinateur Configuration d'un réseau familial et d'entreprise Transfert d'informations à un nouvel ordinateur Vous pouvez utiliser les « Assistants » de votre système d'exploitation pour transférer des fichiers et toutes autres données d'un ordinateur à l'autre, par exemple d'un ancien ordinateur à un nouvel ordinateur. Pour de plus amples informations, reportez-vous à la section suivante correspondant au système d'exploitation fonctionnant sur votre ordinateur. Microsoft® Windows® XP L'Assistant Transfert de fichiers et de paramètres du système d'exploitation Microsoft Windows XP permet de déplacer les données d'un ordinateur source à un nouvel ordinateur. Vous pouvez transférer des données telles que : Messages e-mail Paramètres de la barre d'outils Tailles de fenêtre Signets Internet Vous pouvez transférer les données à un nouvel ordinateur en utilisant une connexion réseau ou série, ou les stocker sur un support amovible, comme un CD ...
Page 145: Exécution De L'assistant Transfert De Fichiers Et De Paramètres Sans Le Support Operating System
5. Dans l'écran Sélectionnez une méthode de transfert, cliquez sur le mode de transfert souhaité. 6. Dans l'écran Que voulez-vous transférer ?, sélectionnez les éléments à transférer, puis cliquez sur Suivant. Une fois les informations copiées, l'écran Fin de la phase de collecte des données apparaît. 7. Cliquez sur Terminer. Pour transférer les données au nouvel ordinateur : 1. Dans l'écran Allez maintenant à votre ancien ordinateur du nouvel ordinateur, cliquez sur Suivant. 2. Dans l'écran Où sont les fichiers et les paramètres ?, sélectionnez la méthode de transfert de vos paramètres et fichiers, puis cliquez sur Suivant. L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre nouvel ordinateur. Une fois tous les paramètres et fichiers appliqués, l'écran Terminé s'affiche. 3. Cliquez sur Terminé et redémarrez le nouvel ordinateur. Exécution de l'Assistant Transfert de fichiers et de paramètres sans le support Operating System Pour exécuter l'Assistant Transfert de fichiers et de paramètres sans le support Operating System, il faut créer un disque Assistant qui va permettre la création d'un fichier d'image de sauvegarde pour supports amovibles. Pour créer un disque Assistant, servez-vous de votre nouvel ordinateur doté de Windows XP et suivez les étapes suivantes : ...
Page 146: Microsoft Windows Vista
L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre nouvel ordinateur. Une fois tous les paramètres et fichiers appliqués, l'écran Terminé s'affiche. 3. Cliquez sur Terminé et redémarrez le nouvel ordinateur. REMARQUE : Pour plus d'informations sur cette procédure, recherchez sur le site support.dell.com le document n° 154781 (What Are The Different ® ® Methods To Transfer Files From My Old Computer To My New Dell™ Computer Using the Microsoft Windows XP Operating System? (Quelles sont les ® différentes méthodes pour transférer des fichiers de mon ancien ordinateur à mon nouvel ordinateur Dell™ à l'aide du système d'exploitation Microsoft ® Windows XP ?)). REMARQUE : Certains pays peuvent ne pas avoir accès au document de la base de connaissances Dell™. Microsoft Windows Vista® 1. Cliquez sur le bouton Démarrer de Windows Vista, ...
Page 147: Windows Vista
2. Sur l'écran de bienvenue de l'Assistant Configuration réseau, cliquez sur Suivant. 3. Cliquez sur Liste de vérification pour la création d'un réseau. REMARQUE : La sélection de la méthode de connexion Cet ordinateur se connecte directement à Internet entraîne l'activation du pare-feu intégré fourni avec Windows XP Service Pack 1 (SP1) ou ultérieur. 4. Terminez la liste de vérifications et les préparations requises. 5. Revenez à l'Assistant Configuration réseau et suivez les instructions qui s'affichent à l'écran. Windows Vista ® ® Pour modifier votre configuration réseau sous Microsoft Windows Vista Vista : 1. Cliquez sur le bouton Démarrer de Windows Vista, , puis sur Réseau® Centre de partage et réseau. 2.
Page 148: Remise En Place Du Capot De L'ordinateur
Retour à la page Contenu Remise en place du capot de l'ordinateur Guide d'utilisation Ordinateurs mini-tour, de bureau et compacts Ordinateurs ultra compacts Ordinateurs mini-tour, de bureau et compacts PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. 1. Vérifiez que tous les câbles sont connectés et pliez-les de sorte qu'ils ne gênent pas. Tirez doucement les câbles d'alimentation vers vous afin qu'ils ne restent pas bloqués sous les lecteurs. 2. Vérifiez que vous n'avez rien oublié à l'intérieur de l'ordinateur. 3.
Page 149 PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir assez longtemps avant de le toucher. 1 bouton de fermeture Retour à la page Contenu ...
Page 150 Un logement demi-hauteur pour carte PCI Un logement demi-hauteur pour carte PCI Express x16 REMARQUE : Votre ordinateur Dell n'utilise que des logements PCI et PCI Express. Les cartes ISA ne sont pas prises en charge. Cartes PCI ...
Page 151 languette de retenue loquet de retenue de carte carte connecteur de bord de carte connecteur de carte 4. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte. Passez ensuite à l'étape 6. 5. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte. Passez ensuite à l'étape 6. 6. Préparez la carte à installer. PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise secteur avant d'installer des cartes. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. ...
Page 152 AVIS : N'acheminez pas les câbles des cartes au-dessus des cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 10. Branchez tout câble devant être connecté à la carte. 11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). REMARQUE : Consultez la documentation fournie avec la carte pour des informations sur le câblage approprié. 12. Si vous avez installé une carte son : a. Ouvrez le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés), puis attribuez à ce paramètre la valeur Off (Désactivé) (reportez-vous à la section Programme de configuration du système. b.
Page 153: Cartes Pci Express Et Dvi
languette de retenue loquet de retenue de carte carte PCI connecteur de bord de carte connecteur de carte 6. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Ces plaques permettent d'éviter l'accumulation de poussières et de saletés sur votre ordinateur et de maintenir un flux d'air qui refroidit votre ordinateur. 7. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. AVIS : N'acheminez pas les câbles des cartes au-dessus des cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture ...
Page 154 PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise secteur avant d'installer des cartes. REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de connexions internes et la personnalisation de la carte pour l'ordinateur. 7. Placez la carte dans le connecteur, puis appuyez dessus fermement. Assurez-vous que la carte est bien engagée. carte PCI Express x16 connecteur de carte PCI Express x16 ...
Page 155: Retrait D'une Carte Pci Express X16 Ou Dvi
AVIS : N'acheminez pas les câbles des cartes au-dessus des cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher la fermeture correcte du capot de l'ordinateur ou endommager l'équipement. 8. Branchez tout câble devant être connecté à la carte. 9. Avant de fermer le mécanisme de retenue de la carte, vérifiez que : Les parties supérieures des cartes et les plaques de recouvrement sont au même niveau que la barre d'alignement. L'encoche de la partie supérieure de la carte ou de la plaque s'adapte au guide d'alignement. 10. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la/les carte(s). 11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 156 1 carte PCI 2 levier 3 emplacement de fixation (uniquement Express x16 sur certaines cartes) 4 languette de 5 connecteur de carte PCI fixation Express x16 7. Tout en appuyant sur le levier, tirez la languette de retrait amovible vers le haut et retirez la carte de son connecteur. ...
Page 157 12. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 13. Si vous avez retiré une carte son : a. Ouvrez le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés), puis attribuez à ce paramètre la valeur On (Activé) (reportez-vous à la section Programme de configuration du système). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 14. Si vous avez retiré un connecteur de carte réseau : a. Ouvrez le programme de configuration du système, sélectionnez Integrated NIC (Carte NIC intégrée) dans le groupe Onboard Devices (Périphériques intégrés), puis attribuez à ce paramètre la valeur On (Activé) (reportez-vous à la section Programme de configuration du système). b. Connectez le câble réseau au connecteur réseau intégré du panneau arrière de l'ordinateur. Adaptateur de port série PS/2 PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. ...
Page 158 1 languette de retenue 2 loquet de retenue de l'adaptateur 3 languette d'adaptateur de port série 4 connecteur de 5 connecteur de l'adaptateur de port l'adaptateur de port série sur la carte mère série (PS2/SERIAL2) 8. Branchez le câble de l'adaptateur sur le connecteur de l'adaptateur de port série PS/2 (PS2/SERIAL2) de la carte mère (reportez-vous à la section Composants de la carte mère). REMARQUE : Reportez-vous à la documentation de l'adaptateur de port série PS/2 pour obtenir des informations sur le branchement des câbles.
Page 159 eSATA permet des vitesses de transfert des données SATA intégrales (3 Go/sec) entre un lecteur et le jeu de puces, approximativement six fois le débit de données de USB. eSATA sur votre ordinateur prend également en charge l'enfichage à chaud. L'enfichage à chaud permet la détection de périphériques sans arrêt de l'ordinateur avant la connexion du périphérique à l'ordinateur. Une fois le périphérique connecté, le système d'exploitation reconnaît automatiquement la modification. L'ordinateur doit cependant être éteint avant le retrait ou le remplacement. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Installation d'un lecteur eSATA 1. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 2. Retirez le cache du logement de carte que vous utilisez pour le connecteur eSATA. ...
Page 160: Processeur
Retour à la page Contenu Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Retrait du processeur Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Desserrez les vis imperdables situées de chaque côté de l'ensemble dissipateur de chaleur. PRÉCAUTION : Malgré la présence d'un blindage en plastique, l'ensemble dissipateur de chaleur peut énormément chauffer au cours d'une ...
Page 161 1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support 5 levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 6. Retirez doucement le processeur de son support. Maintenez le levier de dégagement ouvert pour que le support puisse recevoir le nouveau processeur. Installation du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches.
Page 162 1 cache du processeur 6 levier de dégagement 2 languette 7 encoche d'alignement avant 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive ...
Page 163 1 ensemble dissipateur de chaleur 2 support de l'ensemble dissipateur de chaleur 3 vis imperdables dans logement (2) 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retour à la page Contenu ...
Page 164: Consignes Générales D'installation
Retour à la page Contenu Guide d'utilisation Lecteurs Lecteurs Votre ordinateur prend en charge : Un disque dur SATA (ATA série) Un lecteur de disquette ou lecteur de carte multimédia ultramince Un lecteur optique SATA ultramince Un lecteur eSATA 1 baie de lecteur de 3,5 pouces pour lecteur de disquette ou lecteur de carte multimédia optionnel) 2 lecteur optique ultramince 3 unité de disque dur Consignes générales d'installation Les connecteurs SATA de la carte mère sont identifiés comme suit : SATA0 et SATA1. Les disques durs doivent être raccordés au connecteur SATA0. Les autres périphériques SATA (lecteur optique par exemple) doivent être raccordés aux connecteurs SATA1. Par exemple, si vous disposez d'un disque dur SATA et d'un lecteur optique SATA, raccordez le disque dur au connecteur SATA0 et le lecteur optique SATA au connecteur SATA1. (Reportez-vous à la section Composants de la carte mère pour prendre connaissance de l'emplacement des connecteurs SATA sur la carte mère).
Page 165: Connexion Et Déconnexion De Câbles De Lecteur
1 connecteur du câble d'interface de données 2 connecteur d'interface de données Connecteurs de câble d'alimentation 1 câble d'alimentation 2 connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur se libère. Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. Retrait d'un disque dur ...
Page 166 1. Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de sauvegarder vos fichiers avant de commencer cette procédure. 2. Consultez la documentation du disque dur pour vérifier qu'il est configuré pour votre ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 4. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 5. Couchez l'ordinateur sur le côté de façon à ce que la carte mère soit dans la partie inférieure de l'intérieur de l'ordinateur. 6. Appuyez sur les deux languettes de fixation bleues situées de chaque côté du disque dur et faites glisser le disque dur vers le haut pour le retirer de l'ordinateur. AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 7.
Page 167: Installation D'un Disque Dur
Installation d'un disque dur 1. Consultez la documentation du disque dur pour vérifier qu'il est configuré pour votre ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. 2. Déballez le nouveau disque dur et préparez-le pour l'installation. 3. Si votre disque dur de remplacement n'est pas équipé d'un support de direction en plastique, retirez le support du disque dur existant en le décliquetant du disque dur. 1 languettes de retenue (2) 2 unité de disque dur 3 support du disque dur 4. Connectez le câble du ventilateur du disque dur sur la carte mère. 5. Connectez les câbles d'alimentation et de données au lecteur. ...
Page 168: Remplacement D'un Ventilateur De Disque Dur
10. Allumez l'ordinateur. 11. Ouvrez le programme de configuration du système et mettez à jour l'option du port SATA sous la liste d'options Drives (Lecteurs) (reportez-vous à la section Ouverture du programme de configuration du système). 12. Quittez le programme de configuration du système et redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement votre lecteur. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 15. Installez votre système d'exploitation sur le disque dur. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Remplacement d'un ventilateur de disque dur Suivez les procédures décrites dans la section Avant de commencer.
Page 169 1 languette de retenue du ventilateur 2 ventilateur avec panneau arrière 3 câble d'alimentation 4 support du disque dur 6. Pour remettre le ventilateur du disque dur en place : a. Retournez le ventilateur de façon à avoir son panneau arrière vers le haut, puis alignez le triangle, situé sur le panneau arrière du ventilateur, sur le triangle correspondant situé à l'arrière du support de disque dur. b. Faites pivoter le ventilateur et son panneau arrière dans le sens indiqué par la flèche située sur le panneau arrière du ventilateur. 7. Installez le disque dur (reportez-vous à la section Installation d'un disque dur).
Page 170 1 loquet de fermeture du lecteur 2 lecteur optique 5. Déconnectez le câble d'alimentation et de données de la partie arrière du lecteur. REMARQUE : La configuration des câbles de données et d'alimentation du lecteur optique slimline installé sur votre ordinateur se fait de l'une de deux façons, tel qu'illustré ci-dessous. 1 lecteur optique 2 câble de données 3 câble d'alimentation 6. Retirez le lecteur et remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 171 8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 9. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. 10. Ouvrez le programme de configuration du système et sélectionnez la valeur appropriée pour l'option Drive (Lecteur) (reportez-vous à la section Programme de configuration du système). Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics. Lecteur de disquette PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. ...
Page 172 languette de retenue du câble connecteur de bord du câble de données 7. Déconnectez le câble de données de la carte mère. 8. Tirez le loquet du lecteur vers le haut et faites glisser le lecteur de disquette ou le lecteur de carte multimédia vers l'arrière de l'ordinateur. Puis, soulevez le lecteur pour le retirer. 9. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Installation d'un lecteur de disquette lecteur de disquette vis (3) logements de support (3) ...
Page 173 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 8. Ouvrez le programme de configuration du système et utilisez l'option Diskette Drive (Lecteur de disquette) pour activer votre nouveau lecteur de disquette (reportez-vous à la section Programme de configuration du système). Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Lecteur de carte multimédia PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. ...
Page 174: Remplacement D'un Lecteur De Carte Multimédia
câble de données du lecteur de carte multimédia 8. Tirez le loquet du lecteur vers le haut et faites glisser le lecteur de carte multimédia vers l'arrière de l'ordinateur. Soulevez ensuite le lecteur de carte multimédia pour le retirer de l'ordinateur. 9. Remettez le disque dur en place (reportez-vous à la section Installation d'un disque dur). 10. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Remplacement d'un lecteur de carte multimédia lecteur de carte multimédia vis (3) guides de support (3) ...
Page 175 5. Remettez le lecteur optique en place (reportez-vous à la section Lecteur optique). 6. Vérifiez toutes les connexions des câbles et enroulez et placez ces derniers de manière à permettre le passage du flux d'air en provenance du ventilateur et des grilles de refroidissement. 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 8. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Retour à la page Contenu ...
Page 176 Retour à la page Contenu Guide d'utilisation Panneau d'E/S Panneau d'E/S Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Le cas échéant, retirez le lecteur optique et le lecteur de disquette des baies d'unité (reportez-vous à la section Lecteurs). 4.
Page 177 3 connecteur du câble d'E/S 4 vis de montage 5 panneau d'E/S 9. Retirez les câbles de la carte mère. 10. Depuis l'intérieur du capot, retirez la vis de montage qui fixe le panneau d'E/S à l'ordinateur. 11. Bougez le panneau d'E/S vers l'avant et l'arrière pour dégager ses languettes circulaires des deux trous du châssis qui permettent de le fixer. 12. Retirez le panneau d'E/S de l'ordinateur. Remise en place du panneau d'E/S Pour remettre en place le panneau d'E/S, suivez la procédure de retrait dans l'ordre inverse. REMARQUE : Utilisez les guides situés sur le support du panneau d'E/S pour positionner correctement le panneau, puis l'encoche située sur le support du panneau d'E/S pour installer la carte. Retour à la page Contenu ...
Page 178 Retour à la page Contenu Guide d'utilisation Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). Le cas échéant, retirez le lecteur optique (reportez-vous à la section Retrait d'un lecteur optique).
Page 179 10. Remettez en place les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. Reconnectez les câbles d'alimentation en CC à la carte mère et aux lecteurs (reportez-vous à la section Composants de la carte mère pour prendre connaissance des emplacements des connecteurs). Remettez le lecteur de disquette ou le lecteur de carte multimédia en place (reportez-vous à la section Installation d'un lecteur de disquette). 13. Remettez le lecteur optique en place (reportez-vous à la section Installation d'un lecteur optique). 14. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 180: Broche P3 Des Connecteurs D'alimentation En Cc
V_12P0_DIG Jaune +3,3 V Orange 13 (en option) +3,3 V Orange -12 V* Bleu Noir PWR_PS_ON Vert Noir Noir Noir VCC (+5V) Rouge VCC (+5V) Rouge VCC (+5V) Rouge Noir *Utilisez un câble 22 AWG au lieu de 18 AWG. Broche P2 du connecteur d'alimentation en CC ...
Page 181: Broche P6 Du Connecteur D'alimentation En Cc
Numéro de broche Nom du signal Câble 24 AWG Noir +5 VCC Rouge +3,3 VCC Orange Broche P6 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 24 AWG +5 VCC Rouge +5 VCC Rouge Noir Noir Retour à la page Contenu...
Page 182: Haut-Parleurs
Retour à la page Contenu Guide d'utilisation Haut-parleurs Haut-parleurs Installation d'un haut-parleur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Insérez le haut-parleur dans le châssis de l'ordinateur. ...
Page 183 5. Remettez en place le capot de l'ordinateur. 6. Mettez l'ordinateur sous tension. Retour à la page Contenu ...
Page 184: Caractéristiques De L'ordinateur Compact
Retour à la page Contenu Guide d'utilisation Caractéristiques de l'ordinateur compact Caractéristiques de l'ordinateur compact Microprocesseur Type de microprocesseur Les processeurs suivants sont pris en charge : Intel® Core™ 2 Intel vPro™ Intel Celeron® Mémoire cache interne L1 : jusqu'à 128 Ko ; L2 : jusqu'à 8 Mo (selon votre processeur) Mémoire Type SDRAM DDR2 667 MHz ou 800 MHz Connecteurs de mémoire Modules de mémoire pris en charge 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale Bicanal : 1 Go ;...
Page 185 Audio Type Audio ADI 1984 haute définition Conversion stéréo 24 bits analogique à numérique et 24 bits numérique à analogique Contrôleurs Lecteurs Deux contrôleurs SATA et un contrôleur eSATA prenant chacun en charge un périphérique Bus d'extension Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes :...
Page 186 Voyant de la liaison Vert fixe en cas de connexion réseau Voyant d'intégrité de la liaison (sur la carte réseau Voyant vert pour une opération de 10 Mb ; voyant intégrée) orange pour une opération de 100 Mb ; voyant jaune pour une opération de 1000 Mb (1 Gb) Voyant d'activité (sur la carte réseau intégrée) Voyant jaune clignotant Voyants de diagnostic Quatre voyants sur le panneau avant (reportez-vous à la section Dell Diagnostics). Voyant d'alimentation de veille AUX_PWR sur la carte mère Alimentation Bloc d'alimentation en CC : REMARQUE : La consommation électrique générée ...
Page 187 REMARQUE : La dissipation de chaleur est calculée suivant la valeur nominale de la consommation du bloc d'alimentation. Tension Blocs d'alimentation à sélection manuelle — 90 à 135 V à 50/60 Hz ; 180 à 265 V à 50/60 Hz Pile de secours Pile bouton 3 V CR2032 au lithium Caractéristiques physiques Hauteur 9,26 cm (3,65 pouces) Largeur 31,37 cm (12,35 pouces) Profondeur 34,03 cm (13,40 pouces) Poids...
Page 188: Remarques, Avis Et Précautions
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, TravelLite, OpenManage et StrikeZone sont des marques de Dell Inc. ; Intel, SpeedStep et Celeron sont des marques déposées et Core et vPro sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, MS-DOS, Windows, Windows Vista et le bouton Démarrer de Windows ...
Page 189: Ordinateur Compact
AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du système d'exploitation. badge Dell Peut être tourné pour concorder avec l'orientation de votre ordinateur. Pour le faire pivoter, placez vos doigts sur l'extérieur du badge, appuyez fermement et faites tourner le badge. Vous pouvez également le faire pivoter à l'aide de l'encoche située vers le bas du badge. voyant LAN Indique qu'une connexion LAN (réseau local) est établie. voyants de Ces voyants vous aident à résoudre les problèmes informatiques ...
Page 190: Vue Arrière
Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation ou utilisez le clavier ou la souris si ce périphérique est configuré comme un périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus d'informations sur les modes de mise en veille et sur la façon de quitter un mode d'économie d'énergie, reportez-vous à la section Gestion de l'alimentation sous Windows XP et Windows Vista. Reportez-vous à la section Dell Diagnostics pour obtenir une description des codes lumineux permettant de résoudre les problèmes rencontrés sur votre ordinateur. connecteur de Permet de connecter le casque et les haut-parleurs. casque connecteur de Utilisez le connecteur de microphone pour brancher un microphone.
Page 191 1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez une imprimante USB, raccordez-la à un connecteur USB. REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré sur la même adresse. Pour de plus amples informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité de Vert — Une bonne connexion est établie entre le réseau la liaison 10 Mb/s et l'ordinateur. Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur.
Page 192: Retrait Du Capot De L'ordinateur
Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le. 3. Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière tout en levant le capot. 4. Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les charnières inférieures comme leviers. 5. Retirez le capot des languettes des charnières et mettez-le de côté sur une surface douce non abrasive. PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une utilisation normale. Laissez-le refroidir assez longtemps avant de le toucher. emplacement pour câble de sécurité...
Page 193: Commutateur D'intrusion Dans Le Châssis
loquet de fermeture du lecteur disque dur lecteur optique carte mère bloc d'alimentation et ventilateur ensemble dissipateur de chaleur Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. REMARQUE : Le commutateur d'intrusion dans le châssis est installé en standard sur les ordinateurs ultra compacts mais est en option sur les ordinateurs mini-tour, de bureau et compacts ; il est possible qu'il ne soit pas présent sur votre ordinateur. Remplacement du commutateur d'intrusion dans le châssis Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 194: Réinitialisation Du Détecteur D'intrusion Dans Le Châssis
4. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 5. Si vous utilisez un socle inclinable, fixez-le à l'ordinateur. Réinitialisation du détecteur d'intrusion dans le châssis 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft® Windows® s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative. 3. Sélectionnez l'option Chassis Intrusion (Intrusion dans le châssis) et appuyez sur les touches fléchées gauche ou droite pour sélectionner Reset (Réinitialiser). Choisissez alors On (Activé), On-Silent (Activé silencieux) ou Disabled (Désactivé). REMARQUE : Le paramètre par défaut est On-Silent (Activé silencieux). 4. Enregistrez vos paramètres BIOS et quittez le programme de configuration du système. ...
Page 195 connecteur de haut-parleur interne (INT_SPKR) 12 cavalier de réinitialisation RTC (RTCRST) connecteur du processeur (UC) 13 connecteur du commutateur d'intrusion (INTRUDER) connecteur d'alimentation du processeur (12VPOWER) 14 support de pile (BATTERY) connecteurs pour module de mémoire (DIMM_1, DIMM_2, DIMM_3, DIMM_4) 15 connecteur PCI Express x16 (SLOT1) cavalier du mot de passe (PSWD) 16 connecteur PCI (SLOT2) connecteurs SATA (SATA0, SATA1) 17 connecteur série (SERIAL2)
Page 196: Remplacement De La Carte Mère
Retour à la page Contenu Remplacement de la carte mère Guide d'utilisation Retrait de la carte mère : ordinateurs mini-tour, de bureau, compacts et ultra compacts Remplacement de la carte mère : ordinateurs mini-tour, de bureau, compacts et ultra compacts Retrait de la carte mère : ordinateurs mini-tour, de bureau, compacts et ultra compacts Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur. AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, mettez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez périodiquement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.
Page 197: Vis De La Carte Mère De L'ordinateur De Bureau
1 carte mère de l'ordinateur mini-tour 2 vis (9) Vis de la carte mère de l'ordinateur de bureau 1 carte mère de l'ordinateur de bureau 2 vis (9) Vis de la carte mère de l'ordinateur compact 1 carte mère de l'ordinateur compact 2 vis (7) Vis de la carte mère de l'ordinateur ultra compact...
Page 198 1 carte mère de l'ordinateur ultra compact 2 vis (10) Placez l'assemblage de la carte mère que vous venez de retirer à côté de la nouvelle carte mère pour vous assurer que les deux éléments sont bien identiques. Remplacement de la carte mère : ordinateurs mini-tour, de bureau, compacts et ultra compacts 1. Alignez avec précaution la carte sur le châssis et faites-la glisser vers l'arrière de l'ordinateur. 2. Remettez les vis de la carte mère en place. 3. Remettez en place les composants et les câbles que vous aviez retirés de l'ancienne carte mère. 4. Rebranchez les câbles sur les connecteurs situés à l'arrière de l'ordinateur. 5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
Page 199 La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, TravelLite, OpenManage et StrikeZone sont des marques de Dell Inc. ; Intel, SpeedStep et Celeron sont des marques déposées et Core et vPro sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, MS-DOS, Windows, Windows Vista et le bouton Démarrer de Windows ...
Page 200: À Propos De Votre Ordinateur Mini-Tour
Retour à la page Contenu Ordinateur mini-tour Guide d'utilisation À propos de votre ordinateur mini-tour Retrait du capot de l'ordinateur À l'intérieur de votre ordinateur Commutateur d'intrusion dans le châssis Composants de la carte mère À propos de votre ordinateur mini-tour Vue frontale baie de lecteur Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si de 5,25 pouces cela est pris en charge). baie de lecteur Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si de 5,25 pouces cela est pris en charge).
Page 201 vous à la section Avant de commencer. AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du système d'exploitation. voyant Le voyant d'alimentation s'allume et clignote ou reste fixe, selon le d'alimentation mode de fonctionnement : Éteint — L'ordinateur est éteint. Vert fixe — L'ordinateur fonctionne normalement. Vert clignotant —...
Page 202 AVIS : Au Japon, le commutateur de sélection de tension doit être réglé sur 115 V. Assurez-vous également que votre moniteur et tous ses périphériques sont électriquement réglés pour fonctionner avec la puissance en CA disponible dans votre zone géographique. 4 connecteur Insérez le câble d'alimentation. d'alimentation 5 connecteurs du Permettent de connecter les périphériques série, USB et les autres panneau arrière périphériques à leurs connecteurs respectifs. Reportez-vous à la section connecteurs du panneau arrière. 6 logements de Permettent d'accéder aux connecteurs de toutes les cartes PCI ou PCI carte (4) Express installées, connecteur PS/2, connecteur eSATA, etc. connecteurs du panneau arrière 1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez une imprimante USB, raccordez-la à un connecteur USB.
Page 203 vocale ou musicale dans un programme sonore ou de téléphonie. 7 connecteurs Utilisez les connecteurs USB situés à l'arrière pour les USB 2.0 (6) périphériques connectés en permanence, comme l'imprimante et le clavier. 8 connecteur vidéo Branchez le câble du moniteur compatible VGA dans le connecteur bleu. REMARQUE : Si vous avez acheté une carte graphique optionnelle, ce connecteur sera recouvert d'un cache. Connectez votre moniteur au connecteur sur la carte graphique. Ne retirez pas le cache. REMARQUE : Si vous utilisez une carte graphique capable de gérer deux moniteurs, utilisez le câble Y fourni avec l'ordinateur.
Page 204: À L'intérieur De Votre Ordinateur
1 emplacement pour câble de 2 loquet de fermeture du 3 anneau pour sécurité capot cadenas À l'intérieur de votre ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant d'ouvrir le capot de l'ordinateur. AVIS : Lorsque vous ouvrez le capot de l'ordinateur, prenez soin de ne pas déconnecter de câbles de la carte mère accidentellement. 1 lecteur optique 2 lecteur de 3 bloc d'alimentation disque 4 commutateur d'intrusion dans le 5 carte mère 6 ensemble dissipateur de châssis optionnel...
Page 205: Remise En Place Du Commutateur D'intrusion Dans Le Châssis
Remise en place du commutateur d'intrusion dans le châssis 1. Insérez avec précaution le commutateur depuis le dessous du support métallique dans le trou carré du support, puis faites-le glisser dans son logement jusqu'à ce que vous entendiez un clic. 2. Rebranchez le câble sur la carte mère. 3. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Réinitialisation du détecteur d'intrusion dans le châssis 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft® Windows® s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative.
Page 206 3. Sélectionnez l'option Chassis Intrusion (Intrusion dans le châssis) et appuyez sur les touches fléchées gauche ou droite pour sélectionner Reset (Réinitialiser). Choisissez alors On (Activé), On-Silent (Activé silencieux) ou Disabled (Désactivé). REMARQUE : Le paramètre par défaut est On-Silent (Activé silencieux). 4. Enregistrez vos paramètres BIOS et quittez le programme de configuration du système. Composants de la carte mère connecteur de haut-parleur (INT_SPKR) 12 cavalier de réinitialisation RTC (RTCRST) ventilateur (FAN_CPU) 13 connecteur du commutateur d'intrusion (INTRUDER) connecteur du processeur (CPU) 14 support de pile (BATTERY) connecteur d'alimentation du processeur (12VPOWER) 15 connecteur PCI Express x16 (SLOT1) connecteurs pour module de mémoire (DIMM_1, DIMM_2, DIMM_3, DIMM_4) 16 connecteur PCI Express x1 (SLOT4) cavalier du mot de passe (PSWD)
Page 207: Dépannage
PRÉCAUTION : Une nouvelle pile mal installée risque d'exploser. Remplacez la pile uniquement par une pile de type identique ou équivalent à celui recommandé par le fabricant. Mettez les piles usagées au rebut selon les instructions du fabricant. PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Remplacement de la pile — Si vous devez fréquemment réinitialiser les informations concernant l'heure et la date après avoir allumé l'ordinateur ou si l'heure et la date affichées au démarrage sont incorrectes, remplacez la pile (reportez-vous à la section Remplacement de la pile). Si la pile ne fonctionne toujours pas correctement, contactez Dell (reportez-vous à la section Contacter Dell). Problèmes de carte Remplissez la Liste de vérification des diagnostics à mesure que vous effectuez les contrôles suivants. PRÉCAUTION : Avant de suivre les instructions indiquées dans cette section, consultez et respectez les consignes de sécurité du Guide d´information sur le produit. ...
Page 208: Problèmes De Lecteur Optique
2. Retirez toutes les cartes, sauf la carte graphique. Reportez-vous à la section « Cartes » conçue pour votre ordinateur. Si votre unité de disque dur principale est connectée à une carte contrôleur d'unité et non pas à un des connecteurs IDE de la carte mère, laissez la carte du contrôleur de lecteur installée dans l'ordinateur. 3. Fermez le capot de l'ordinateur (reportez-vous à la section Remise en place du capot de l'ordinateur), rebranchez votre ordinateur et ses périphériques à leurs prises secteur et allumez-les. Exécutez Dell Diagnostics. Reportez-vous à la section Dell Diagnostics. Testez les cartes — 1. Éteignez l'ordinateur et ses périphériques, débranchez-les de leurs prises secteur, attendez entre 10 et 20 secondes, puis retirez le capot de l'ordinateur (reportez-vous à la section « Retrait du capot de l'ordinateur »). 2. Réinstallez l'une des cartes retirées précédemment. Reportez-vous à la section « Cartes » conçue pour votre ordinateur. ...
Page 209: Problèmes D'écriture Sur Un Lecteur Optique
Vérifiez que vous avez monté le volume en cliquant sur la barre coulissante et en la faisant glisser vers le haut. Vérifiez que le son n'est pas en sourdine en cliquant sur les cases cochées. Inspectez les haut-parleurs et le caisson de basse — Reportez-vous à la section Problèmes liés au son et aux haut-parleurs. Problèmes d'écriture sur un lecteur optique Fermez tous les programmes — Le lecteur optique doit recevoir un flux régulier de données pendant la gravure. Si ce flux est interrompu, une erreur se produit. Fermez tous les programmes avant de lancer l'écriture sur le lecteur optique. Désactivez le mode Veille dans Windows avant de lancer l'écriture sur un disque — Reportez-vous à la section Gestion de l'alimentation sous Windows XP et Windows Vista ou effectuez une recherche à l'aide du mot-clé veille dans l'aide et le support de Windows pour obtenir des informations sur les modes d'économie d'énergie.
Page 210: Messages D'erreur
Windows XP : 1. Cliquez sur Démarrer® Tous les programmes® Assistant du modem. 2. Suivez les instructions qui s'affichent à l'écran pour identifier et résoudre les problèmes de modem. L'Assistant du modem n'est pas disponible sur certains ordinateurs. Windows Vista : 1. Cliquez sur Démarrer ® Tous les programmes® Outil de diagnostic du modem. 2. Suivez les instructions qui s'affichent à l'écran pour identifier et résoudre les problèmes de modem. L'outil de diagnostic du modem n'est pas disponible sur certains ordinateurs). Vérifiez que le modem communique avec Windows — Windows XP : 1.
Page 211: Problèmes Liés Au Clavier
Not enough memory or resources. Close some programs and try again (Mémoire ou ressources insuffisantes. Fermez certains programmes et réessayez) — Fermez toutes les fenêtres et ouvrez le programme de votre choix. Dans certains cas, vous devrez peut-être redémarrer l'ordinateur pour restaurer ses ressources. Si vous devez effectivement arrêter l'ordinateur, exécutez le programme de votre choix dès que le redémarrage est terminé. Operating system not found (Système d'exploitation introuvable) — Contactez Dell (reportez-vous à la section Contacter Dell). Problèmes liés au clavier PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Vérifiez le câble du clavier — Assurez-vous que le câble du clavier est fermement connecté à l'ordinateur. Arrêtez l'ordinateur (reportez-vous à la section Avant d'intervenir à l'intérieur de votre ordinateur), reconnectez le câble du clavier comme indiqué dans le schéma de configuration de votre ordinateur, puis redémarrez l'ordinateur. Vérifiez que le câble n'est pas endommagé ni effiloché et que les broches de ses connecteurs ne sont pas pliées ou cassées. Redressez les broches pliées. Débranchez les câbles d'extension du clavier et connectez le clavier directement à l'ordinateur.
Page 212: Un Programme Est Conçu Pour Une Version Antérieure D'un Système D'exploitation Windows
Si le message indiquant que la mémoire est insuffisante s'affiche — Enregistrez et fermez tous les fichiers ouverts et quittez tous les programmes en cours d'exécution que vous n'utilisez pas pour voir si cela permet de résoudre le problème. Consultez la documentation du logiciel pour prendre connaissance des besoins en mémoire minimaux. Si nécessaire, installez de la mémoire supplémentaire (reportez-vous à la section Installation de la mémoire). Réinstallez les modules de mémoire (reportez-vous à la section Mémoire) pour vous assurer que votre ordinateur communique correctement avec la mémoire. Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Si vous rencontrez d'autres problèmes de mémoire — Réinstallez les modules de mémoire (reportez-vous à la section Mémoire) pour vous assurer que votre ordinateur communique correctement avec la mémoire. Assurez-vous de bien suivre les consignes d'installation de la mémoire (reportez-vous à la section Installation de la mémoire).
Page 213: Problèmes Liés À La Souris
Vérifiez que la mémoire que vous utilisez est prise en charge par votre ordinateur. Pour plus d'informations sur le type de mémoire pris en charge par votre ordinateur, reportez-vous aux caractéristiques de votre ordinateur. Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics). Problèmes liés à la souris PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Vérifiez le câble de la souris — Vérifiez que le câble n'est pas endommagé ni effiloché et que les broches de ses connecteurs ne sont pas pliées ou cassées. Redressez les broches pliées. Retirez les rallonges souris et branchez celle-ci directement à l'ordinateur. Vérifiez que le câble de la souris est connecté comme indiqué sur le schéma de configuration de votre ordinateur. Redémarrez l'ordinateur — 1. Appuyez simultanément sur <Ctrl><Échap> pour afficher le menu Démarrer. 2. Appuyez sur <u>, puis sur les touches flèche haut et flèche bas pour mettre en surbrillance l'option Arrêter ou Éteindre, puis appuyez sur <Entrée>. 3. Après avoir éteint l'ordinateur, reconnectez le câble de la souris comme indiqué sur le schéma de configuration. ...
Page 214: Problèmes D'alimentation
Problèmes d'alimentation Dépannage des problèmes d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Si le voyant d'alimentation est vert et que l'ordinateur ne répond plus — Reportez-vous à la section Voyants de diagnostic. Si le voyant d'alimentation est vert clignotant — L'ordinateur est en mode Veille. Pour revenir en mode normal, appuyez sur une touche du clavier, déplacez la souris ou appuyez sur le bouton d'alimentation. Si le voyant d'alimentation est éteint — L'ordinateur est éteint ou n'est pas alimenté. Rebranchez le câble d'alimentation dans le connecteur d'alimentation situé à l'arrière de l'ordinateur et dans la prise secteur. Contournez les multiprises, les rallonges d'alimentation et les périphériques de protection contre les surtensions pour vérifier que l'ordinateur est sous tension. Vérifiez que les multiprises utilisées sont branchées dans une prise secteur et qu'elles sont allumées. Assurez-vous que la prise secteur fonctionne en la testant à l'aide d'un autre appareil, une lampe par exemple. Vérifiez que le câble d'alimentation secteur et le câble du panneau avant sont correctement branchés sur la carte mère (reportez-vous à la section « ...
Page 215: Problèmes Liés À L'imprimante
Pour un ordinateur de bureau, reportez-vous à la section Bloc d'alimentation Pour un ordinateur compact, reportez-vous à la section Bloc d'alimentation 3. Connectez votre ordinateur à une prise secteur qui fonctionne. 4. Appuyez sur le bouton de test du bloc d'alimentation et maintenez-le enfoncé. Si la DEL de test s'allume, le bloc d'alimentation fonctionne correctement. Reliez le connecteur du bloc d'alimentation en CC à la carte mère, puis ¡ effectuez le test de nouveau. Connectez les périphériques (un à la fois) et effectuez l'autotest jusqu'à ce que la DEL de test ne s'allume plus et qu'un périphérique défectueux soit identifié. Remplacez le périphérique/le composant défectueux ou contactez Dell (reportez-vous à la section Contacter Dell). Si la DEL de test ne s'allume pas, le bloc d'alimentation est défectueux. Remplacez le bloc d'alimentation ou contactez Dell (reportez-vous à la ¡ section Contacter Dell). Problèmes liés à l'imprimante ...
Page 216: Problèmes Liés Au Son Et Aux Haut-Parleurs
Consultez la documentation du scanner — Reportez-vous à la documentation du scanner pour obtenir des informations de configuration et de dépannage. Déverrouillez le scanner — Vérifiez que votre scanner est déverrouillé (s'il comporte un bouton ou une languette de verrouillage). Redémarrez l'ordinateur et réessayez Vérifiez les connexions des câbles — Consultez la documentation du scanner pour obtenir des informations sur la connexion des câbles. Assurez-vous que les câbles du scanner sont solidement connectés au scanner et à l'ordinateur. Vérifiez que le scanner est reconnu par Microsoft Windows — Windows XP : 1. Cliquez sur Démarrer® Panneau de configuration® Imprimantes et autres périphériques® Scanners et caméras. 2. Si votre scanner est répertorié, Windows le reconnaît. Windows Vista : 1. Cliquez sur Démarrer ®...
Page 217: Aucun Son Émis Par Le Casque
Cliquez ou double-cliquez sur l'icône haut-parleur dans le coin inférieur droit de l'écran. Assurez-vous d'avoir monté le volume et que le son n'est pas en sourdine. Problèmes liés à la vidéo et au moniteur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Si votre ordinateur est livré avec une carte graphique PCI installée, vous n'avez pas besoin de retirer cette carte lorsque vous installez d'autres cartes graphiques ; toutefois, cette carte est requise à des fins de dépannage. Si vous retirez cette carte, rangez-la dans un endroit sûr et sécurisé. Pour obtenir des informations sur votre carte graphique, rendez-vous sur le site support.dell.com. L'écran est vide REMARQUE : Pour obtenir les procédures de dépannage, consultez la documentation du moniteur. L'écran est difficile à lire Vérifiez la connexion du câble du moniteur — ...
Page 218: Mauvaise Qualité De L'image 3D
1. Cliquez sur Démarrer® Panneau de configuration® Apparence et thèmes. 2. Cliquez sur la zone que vous souhaitez modifier ou cliquez sur l'icône Écran/Affichage. 3. Essayez différents paramètres de Qualité couleur et Résolution d'écran. Windows Vista : 1. Cliquez sur Démarrer ® Panneau de configuration® Matériel et son® Personnalisation® Paramètres d'affichage. 2. Réglez les paramètres Résolution et Couleurs comme nécessaire. Mauvaise qualité de l'image 3D Vérifiez la connexion du câble d'alimentation de la carte graphique — Vérifiez que le câble d'alimentation de la carte graphique est correctement relié à la carte. Vérifiez la configuration du moniteur —...
Page 219: Voyants De Diagnostic
Il s'agit d'une erreur de configuration. Contrôlez les voyants de diagnostic pour savoir si le problème est identifié s'éteint (reportez-vous à la section Voyants de diagnostic). Jaune fixe Dell Diagnostics exécute un test ou un Si Dell Diagnostics est en cours d'exécution, laissez-le s'achever. dispositif de la carte mère peut être défectueux ou mal installé. Si l'ordinateur ne s'amorce pas, contactez Dell pour obtenir une assistance technique (reportez-vous à la section Contacter Dell). Jaune clignotant Une panne d'électricité ou une défaillance Reportez-vous à la section Problèmes d'alimentation. de la carte mère s'est produite. Vert fixe et code sonore durant le Un problème a été détecté pendant ...
Page 220: Codes Sonores
Si le problème persiste, contactez Dell (reportez-vous à la section Contacter Dell). Codes sonores Votre ordinateur peut émettre une série de signaux sonores lors du démarrage si le moniteur ne peut pas afficher les erreurs ou les problèmes éventuels. Cette série de signaux, appelés « codes sonores », permet d'identifier les problèmes de fonctionnement de l'ordinateur. Par exemple, le code sonore 1-3-1 (un code sonore possible) est composé d'un signal, d'une série de trois signaux, puis d'un autre signal. Ce code sonore vous indique que l'ordinateur a rencontré un problème de mémoire. La réinstallation des modules de mémoire peut permettre de corriger les erreurs signalées par les codes sonores suivants. Si le problème persiste, contactez Dell (reportez-vous à la section Contacter Dell) pour savoir comment obtenir une assistance technique. Code Cause 1-3-1 à 2-4-4 La mémoire n'est pas correctement identifiée ou utilisée 4-3-1 Échec de mémoire au-dessus de l'adresse 0FFFFh Si vous rencontrez les erreurs signalées par les codes sonores suivants, reportez-vous à la section Contacter Dell pour savoir comment obtenir une assistance technique.
Page 221: Messages Système
La mémoire cache ne Pour savoir comment obtenir une Cache Memory Bad, Do fonctionne pas. assistance technique, reportez-vous à Not Enable Cache la section Contacter Dell. (Mémoire cache défectueuse, Ne pas activer la mémoire cache) Erreur du temporisateur Pour savoir comment obtenir une CH-2 Timer Error de la carte mère. assistance technique, reportez-vous à ...
Page 222: Quand Utiliser Dell Diagnostics
Quand utiliser Dell Diagnostics Si vous rencontrez des difficultés avec votre ordinateur, procédez aux vérifications décrites dans cette section et exécutez Dell Diagnostics avant de contacter Dell pour obtenir une assistance technique. Il est recommandé d'imprimer ces procédures avant de commencer. AVIS : Dell Diagnostics ne fonctionne que sur les ordinateurs Dell™. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système), étudiez les informations de configuration de votre ordinateur et assurez-vous que le périphérique que vous souhaitez tester s'affiche dans le programme de configuration du système et qu'il est actif. Démarrez Dell Diagnostics à partir de votre disque dur ou à partir du support Drivers and Utilities (CD en option). Pour plus d'informations, reportez-vous à la section Démarrage de Dell Diagnostics à partir du disque dur ou Lancement de Dell Diagnostics à partir du CD Drivers and Utilities (en option). ...
Page 223 4. Utilisez les touches flèche haut et flèche bas pour sélectionner Diagnostics dans le menu de démarrage, puis appuyez sur <Entrée>. L'ordinateur lance l'évaluation du système de préamorçage (PSA) avec une série de diagnostics intégrés qui effectue, entre autres, un test préalable de la carte mère, du clavier, du disque dur et de l'écran. Répondez à toutes les questions qui s'affichent pendant l'évaluation. Si des défaillances sont détectées, prenez note par écrit du/des code(s) d'erreur et reportez-vous à la section Contacter Dell. Si l'évaluation de préamorçage du système se déroule sans problème, vous recevez le message Booting Dell Diagnostic Utility Partition. Press any key to continue. (Initialisation de la partition de l'utilitaire Dell Diagnostics. Appuyez sur une touche pour continuer). REMARQUE : Si un message indique qu'aucune partition de diagnostic n'a été trouvée, exécutez Dell Diagnostics à partir du support Drivers and Utilities (reportez-vous à la section Lancement de Dell Diagnostics à partir du CD Drivers and Utilities (en option)). 5. Appuyez sur une touche pour démarrer Dell Diagnostics à partir de la partition de diagnostics du disque dur. ...
Page 224: Menu Principal De Dell Diagnostics
Onglet Fonction Résultats Affiche les résultats du test et les conditions d'erreur rencontrées. Erreurs Affiche les conditions d'erreur rencontrées, les codes d'erreur et la description du problème. Aide Décrit le test et peut indiquer les conditions requises pour exécuter le test. Configuration Affiche la configuration matérielle du périphérique sélectionné. Dell Diagnostics obtient les informations de configuration de tous les périphériques à partir du programme de configuration du système, de la mémoire et de divers tests internes, et les affiche dans la liste des périphériques située dans le volet gauche de l'écran. La liste des périphériques risque de ne pas afficher les noms de tous les composants installés sur votre ordinateur ou de tous les périphériques reliés à celui-ci. Paramètres Permet de personnaliser le test en modifiant ses paramètres. 4. Une fois les tests terminés, si vous exécutez Dell Diagnostics à partir du CD Drivers and Utilities, retirez le CD. 5. Fermez l'écran de test pour revenir à l'écran du menu principal. Pour quitter Dell Diagnostics et redémarrer l'ordinateur, fermez l'écran du menu principal. Pilotes Qu'est-ce qu'un pilote ? Un pilote est un programme qui contrôle un périphérique, une imprimante, une souris ou un clavier par exemple. Tous les périphériques nécessitent un pilote. Un pilote sert d'interprète entre le périphérique et tout autre programme qui l'utilise. Chaque périphérique dispose de son propre jeu de commandes spécialisées que seul son pilote reconnaît.
Page 225: Identification Des Pilotes
Faites défiler la liste pour rechercher des périphériques comportant un point d'exclamation (un cercle jaune et un [!]) sur l'icône du périphérique. Si vous voyez un point d'exclamation en regard du nom du périphérique, vous devrez peut-être réinstaller le pilote ou d'installer un nouveau pilote (reportez- vous à la section Réinstallation des pilotes et des utilitaires). Réinstallation des pilotes et des utilitaires AVIS : Vous trouverez les pilotes approuvés pour les ordinateurs Dell™ sur le site Web du service de support de Dell (support.dell.com) et votre support Drivers and Utilities. Si vous installez des pilotes que vous avez obtenus par d'autres moyens, votre ordinateur risque de ne pas fonctionner correctement. Utilisation de la fonction Restauration des pilotes de périphériques de Windows Si un problème apparaît sur votre ordinateur après l'installation ou la mise à jour du pilote, utilisez la fonction Restauration des pilotes de périphériques de Windows pour remplacer le pilote par la version précédemment installée.
Page 226: Dépannage Des Problèmes Logiciels Et Matériels Sous Les Systèmes D'exploitation
REMARQUE : La fenêtre Contrôle de compte d'utilisateur s'affiche. Si vous êtes un administrateur de l'ordinateur, cliquez sur Continuer ; sinon, contactez votre administrateur pour accéder au Gestionnaire de périphériques. 3. Cliquez avec le bouton droit sur le périphérique pour lequel le nouveau pilote a été installé et cliquez sur Propriétés. 4. Cliquez sur l'onglet Pilotes® Restauration des pilotes. Si le programme Restauration des pilotes de périphériques ne corrige pas le problème, utilisez la fonction Restauration du système (reportez-vous à la section Restauration du système d'exploitation) pour remettre votre ordinateur à l'état de fonctionnement dans lequel il se trouvait avant l'installation du nouveau pilote. Réinstallation manuelle des pilotes Après avoir extrait les fichiers de pilote sur votre disque dur comme décrit dans la section précédente : Windows XP : 1. Cliquez sur Démarrer® Poste de travail® Propriétés® Matériel® Gestionnaire de périphériques. 2. Double-cliquez sur le type de périphérique pour lequel vous installez le pilote (par exemple, Audio ou Vidéo). ...
Page 227: Restauration Du Système D'exploitation
Windows Vista : 1. Cliquez sur le bouton Démarrer de Windows Vista , puis sur Aide et support. 2. Entrez Dépanneur des conflits matériels dans le champ de recherche et appuyez sur <Entrée> pour lancer la recherche. 3. Dans les résultats de la recherche, sélectionnez l'option qui décrit le mieux le problème et terminez la procédure de dépannage. Restauration du système d'exploitation Plusieurs méthodes de restauration du système d'exploitation sont disponibles : La fonction Restauration du système ramène votre ordinateur à un état de fonctionnement antérieur, sans affecter les fichiers de données. Commencez par utiliser la fonction Restauration du système pour restaurer votre système d'exploitation et préserver vos fichiers de données. Dell PC Restore de Symantec (disponible sous Windows XP) et Dell Factory Image Restore (disponible sous Windows Vista) ramènent votre disque dur à l'état de fonctionnement dans lequel il se trouvait au moment de l'achat. Ces logiciels suppriment de façon permanente toutes les données qui figurent sur le disque dur et suppriment tous les programmes installés après réception de l'ordinateur. N'utilisez Dell PC Restore ou Dell Factory Image Restore que dans le cas où la fonction Restauration du système ne vous a pas permis de résoudre le problème rencontré par le système d'exploitation. Si vous avez reçu un disque Operating System (Système d'exploitation) avec votre ordinateur, vous pouvez l'utiliser pour restaurer votre système d'exploitation. Toutefois, l'utilisation de ce disque entraîne la suppression de toutes les données présentes sur le disque dur. N'utilisez ce disque que si la Restauration du système n'a pas permis de résoudre le problème rencontré par votre système d'exploitation. Utilisation de la fonction Restauration du système de Microsoft Windows Le système d'exploitation Windows comporte l'option Restauration du système, qui vous permet de restaurer l'ordinateur à un état antérieur (sans affecter les fichiers de données) si les modifications apportées au matériel, aux logiciels ou aux paramètres du système empêchent l'ordinateur de fonctionner correctement. Les modifications apportées à votre ordinateur par la fonction Restauration du système sont complètement réversibles. AVIS : Sauvegardez régulièrement vos fichiers de données. La fonction Restauration du système ne contrôle pas vos fichiers de données et ne permet ...
Page 228: Utilisation De Dell™ Pc Restore Et De Dell Factory Image Restore
REMARQUE : Dell PC Restore de Symantec et Dell Factory Image Restore peuvent ne pas être disponibles dans certains pays ou sur certains ordinateurs. N'utilisez Dell PC Restore (Windows XP) ou Dell Factory Image Restore (Windows Vista) qu'en dernier recours pour restaurer votre système d'exploitation. Ces options restaurent votre disque dur à l'état de fonctionnement dans lequel il se trouvait au moment de l'achat. Tous les programmes ou fichiers ajoutés depuis que vous avez reçu votre ordinateur, notamment les fichiers de données, sont définitivement supprimés du disque dur. Les documents, feuilles de calcul, messages électroniques, photos numériques, fichiers de musique, etc. constituent les fichiers de données. Si possible, sauvegardez toutes les données avant d'utiliser PC Restore ou Factory Image Restore. Windows XP : Dell PC Restore Utilisation de PC Restore : 1. Allumez l'ordinateur. Au cours du processus d'amorçage, une barre bleue portant la mention www.dell.com apparaît dans la partie supérieure de l'écran. 2. Dès que cette barre bleue s'affiche, appuyez sur <Ctrl><F11>. Si vous n'appuyez pas sur <Ctrl><F11> à temps, laissez l'ordinateur finir de démarrer, puis redémarrez-le de nouveau. AVIS : Si vous ne souhaitez pas poursuivre l'utilisation de PC Restore, cliquez sur Redémarrer.
Page 229 La fenêtre Options de restauration du système s'affiche. 3. Sélectionnez une configuration de clavier et cliquez sur Suivant. 4. Pour accéder aux options de restauration, connectez-vous en tant qu'utilisateur local. Pour accéder à l'invite de commande, entrez administrateur dans le champ Nom d'utilisateur, puis cliquez sur OK. 5. Cliquez sur Dell Factory Image Restore. REMARQUE : Selon votre configuration, vous devrez peut-être sélectionner Dell Factory Tools, puis Dell Factory Image Restore.
Page 230: Utilisation Du Support Operating System
Pour réinstaller Windows, vous devez disposer des éléments suivants : Support Dell™ Operating System Support Dell Drivers and Utilities REMARQUE : Le support Dell Drivers and Utilities contient les pilotes installés à l'assemblage de l'ordinateur. Utilisez le support Dell Drivers and Utilities pour charger les pilotes requis. Selon la région dans laquelle vous avez commandé votre ordinateur et selon que vous avez demandé ou non les supports, les supports Dell Drivers and Utilities et Operating System ne sont pas forcément livrés avec l'ordinateur. Réinstallation de Windows XP ou Windows Vista Le processus de réinstallation peut prendre de 1 à 2 heures. Après avoir réinstallé le système d'exploitation, vous devez également réinstaller les pilotes de périphériques, le programme antivirus et d'autres logiciels. AVIS : Le support Operating System fournit des options de réinstallation du système d'exploitation Windows XP. Ces options peuvent remplacer des ...
Page 231 Retour à la page Contenu ...
Page 232: Ordinateur Ultra Compact
AVIS : Lorsque vous installez votre ordinateur, placez tous les câbles à l'arrière de la zone de travail pour éviter de tirer dessus, de les entortiller ou de marcher dessus. REMARQUE : Si vous souhaitez placer votre ordinateur sous un bureau ou sur une surface murale, utilisez le support de fixation murale (en option). Pour commander ce support, contactez Dell (reportez-vous à la section Obtention d'aide). Vue frontale ...
Page 233: Vue De Côté
bouton d'alimentation AVIS : Pour ne pas perdre de données, n'éteignez pas l'ordinateur en appuyant sur le bouton d'alimentation. Procédez plutôt à un arrêt du système d'exploitation. Reportez-vous à la section Mise hors tension de l'ordinateur pour plus d'informations. Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir une ventilation correcte, ne bloquez pas les 6 entrées d'air grilles de refroidissement. 7 baie modulaire Permet d'installer un lecteur optique « D module », un deuxième disque dur ou un lecteur de disquette. voyant d'accès au Le voyant d'accès au disque dur s'allume lorsque l'ordinateur lit ou écrit des données sur le disque dur. Le voyant peut également disque dur être allumé lorsque des périphériques, tels qu'un lecteur de CD, fonctionnent. Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir une ventilation correcte, ne bloquez pas les 9 entrées d'air grilles de refroidissement. ...
Page 234: Raccordement D'un Moniteur Vga
connecteur Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez une imprimante USB, raccordez-la à un parallèle connecteur USB. Vert — Une bonne connexion est établie entre le réseau 10 Mb/s et l'ordinateur. Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur. Jaune — Une bonne connexion est établie entre le réseau 1000 Mb/s (1 Gb/s) et l'ordinateur. voyant d'intégrité Éteint — L'ordinateur ne détecte pas de connexion physique au réseau ou le contrôleur de réseau est désactivé dans le de la liaison programme de configuration du système. Pour connecter l'ordinateur à un périphérique réseau ou large bande, branchez l'une des extrémités d'un câble réseau à une prise réseau, un périphérique réseau ou un périphérique large bande. Connectez l'autre extrémité du câble au connecteur de carte réseau situé sur le panneau arrière de votre ordinateur. Un déclic indique que le câble de réseau a été correctement installé. carte réseau REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau. Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à 10 Mb/s pour garantir un fonctionnement fiable. voyant d'activité Ce voyant clignote orange lorsque l'ordinateur transmet ou reçoit des données sur le réseau. Un trafic réseau important peut réseau donner l'impression que ce voyant est fixe. connecteur de Utilisez le connecteur de ligne de sortie de couleur verte pour connecter un ensemble de haut-parleurs avec amplificateur intégré.
Page 235: Raccordement De Deux Moniteurs
Raccordement de deux moniteurs 1 adaptateur de câble Utilisez l'adaptateur de câble pour raccorder un moniteur VGA et un moniteur DVI au connecteur DVI-I situé sur le panneau arrière. Lorsque vous raccordez deux moniteurs, le pilote vidéo détecte ce raccordement et active la fonctionnalité multimoniteur. Retrait du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
Page 236 1 bouton de fermeture L'intérieur de votre ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours le bloc d'alimentation secteur de votre ordinateur avant d'ouvrir le capot de l'ordinateur. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. 1 carénage du ventilateur/ dissipateur de chaleur 4 disque dur 2 haut-parleur (optionnel) 5 emplacement pour câble de sécurité 3 modules de mémoire (2) 6 commutateur d'intrusion dans le châssis Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. REMARQUE : Le commutateur d'intrusion dans le châssis est installé en standard sur les ordinateurs ultra compacts mais est en option sur les ...
Page 237 3. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 4. Si vous utilisez un socle inclinable, fixez-le à l'ordinateur. Réinitialisation du détecteur d'intrusion dans le châssis 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft® Windows® s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative. 3. Sélectionnez l'option Chassis Intrusion (Intrusion dans le châssis) et appuyez sur les touches fléchées gauche ou droite pour sélectionner Reset (Réinitialiser). Choisissez alors On (Activé), On-Silent (Activé silencieux) ou Disabled (Désactivé). REMARQUE : Le paramètre par défaut est On-Silent (Activé silencieux). 4. Enregistrez vos paramètres BIOS et quittez le programme de configuration du système. ...
Page 238: Cache-Câble (En Option)
1 connecteur de ventilateur (FAN_FRONT) cavalier du mot de passe (PSWD) 2 connecteur de haut-parleur interne (INT_SPKR) 9 connecteur du ventilateur du disque dur (FAN_HDD) 3 haut-parleur de la carte mère (BEEP) cavalier d'effacement des paramètres CMOS (RTCRST) 4 connecteur mémoire canal B (DIMM_2) connecteur d'alimentation de disque dur (SATA_PWR) 5 connecteur mémoire canal A (DIMM_1) connecteur de ventilateur (FAN_REAR) 6 connecteur de câble de données SATA (SATA0) connecteur du commutateur d'intrusion (INTRUDER) 7 pile (BATT)
Page 239: Retrait Du Cache-Câble
1 cache-câble 2 emplacement pour câble de sécurité Retrait du cache-câble 1. Si un périphérique de sécurité est installé dans l'emplacement pour câble de sécurité, retirez-le. 1 bouton d'éjection 2. Faites glisser le bouton de dégagement, saisissez le cache-câble, faites glisser le cache sur le côté, comme illustré, puis soulevez-le pour le retirer. Connexion du bloc d'alimentation secteur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. 1. Connectez le bloc d'alimentation secteur au connecteur d'alimentation situé à l'arrière de l'ordinateur. Vérifiez que le loquet s'enclenche en position pour une connexion sécurisée. 2. Raccordez l'une des extrémités du câble d'alimentation en CA au bloc d'alimentation. PRÉCAUTION : Si le câble du bloc d'alimentation est doté d'un fil de mise à la terre vert, ne mettez pas en contact le fil de mise à la terre vert et ...
Page 240 2 connecteur en métal de mise à la terre 4. Branchez le câble d'alimentation en AC à la prise électrique. Le voyant d'état du bloc d'alimentation secteur est éteint lorsque l'adaptateur n'est pas branché dans la prise électrique et il est vert ou orange selon l'état : voyant vert — vert fixe : le bloc d'alimentation est relié à une prise secteur et à l'ordinateur. voyant orange — orange fixe : le bloc d'alimentation est relié à une prise secteur mais pas à l'ordinateur. L'ordinateur ne fonctionnera pas dans cet état. Reliez le bloc d'alimentation secteur à l'ordinateur et/ou réinitialisez le bloc d'alimentation en le débranchant et en le rebranchant sur la prise électrique. Badge Dell PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Vous pouvez faire pivoter le badge Dell, situé à l'avant de votre ordinateur. Pour ce faire : 1. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). ...
Page 241: Baie Modulaire
Retour à la page Contenu Guide d'utilisation Baie modulaire Baie modulaire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Vous pouvez installer un périphérique amovible Dell™, tel qu'un lecteur de disquette, un lecteur optique ou un deuxième disque dur, dans la baie modulaire. Vous pouvez également installer un emplacement prédécoupé (cache de remplissage) dans la baie si vous ne comptez pas y installer de lecteur. Votre ordinateur Dell est livré avec un lecteur optique ou un emplacement prédécoupé installé dans la baie modulaire. L'emplacement prédécoupé n'est maintenu dans la baie modulaire que par une vis de fixation. Vous pouvez fixer un lecteur optique de deux façons : Loquet de verrouillage (accessible une fois le capot de l'ordinateur retiré) Vis de fixation (conditionnée séparément) Pour plus d'informations sur la fixation d'un périphérique dans votre ordinateur, reportez-vous à la section Fixation d'un périphérique dans la baie modulaire. AVIS : Pour éviter d'endommager les périphériques, rangez-les dans un endroit sec et sûr lorsqu'ils ne sont pas insérés dans l'ordinateur. Évitez d'exercer une pression quelconque ou de placer des objets lourds sur ces derniers. Installation d'un périphérique lorsque l'ordinateur est éteint Pour installer un périphérique dans la baie modulaire : ...
Page 242 1 loquet de verrouillage du module 3. Appuyez sur le loquet de fermeture du périphérique afin de le faire ressortir. 1 loquet de fermeture du périphérique AVIS : Ne placez pas d'objets lourds sur l'ordinateur. Cela pourrait tordre le châssis et gêner le retrait d'un périphérique du module. 4. Tirez sur le loquet pour retirer le périphérique de la baie modulaire. 1 loquet de fermeture 5. Faites glisser le nouveau périphérique dans la baie modulaire. ...
Page 243: Fixation D'un Périphérique Dans La Baie Modulaire
6. Si vous le souhaitez, vous pouvez verrouiller le nouveau périphérique dans la baie modulaire en plaçant le loquet de verrouillage du module sur la position Verrouillé (vous devez retirer le capot de l'ordinateur pour pouvoir utiliser le loquet de verrouillage). 7. Si vous avez retiré le capot pour verrouiller le périphérique dans la baie modulaire, remettez-le en place (reportez-vous à la section Remise en place du capot de l'ordinateur). Retrait et installation d'un périphérique sous Microsoft® Windows® 1. Pour retirer un périphérique installé dans la baie modulaire, double-cliquez sur l'icône Safely Remove Hardware (Supprimer le périphérique en toute sécurité) de la barre des tâches. 2. Dans la liste des périphériques qui s'affiche à l'écran, cliquez sur le périphérique à éjecter. REMARQUE : Vous ne pouvez pas retirer de périphérique si votre ordinateur est allumé et que le périphérique est verrouillé dans la baie modulaire. Vous devez arrêter l'ordinateur et suivre la procédure indiquée dans la section pour pouvoir retirer un périphérique verrouillé Installation d'un périphérique lorsque l'ordinateur est éteint. AVIS : Ne placez pas d'objets lourds sur l'ordinateur. Cela pourrait tordre le châssis et gêner le retrait d'un périphérique du module. 3.
Page 244 1 bas de l'ordinateur 2 vis de fixation Retour à la page Contenu ...
Page 245 Retour à la page Contenu Guide d'utilisation Processeur Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. AVIS : Lorsque vous remplacez le processeur, ne touchez pas la face inférieure du nouveau processeur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Soulevez le carénage du ventilateur et retirez-le de l'ordinateur. ...
Page 246 1 dessus du dissipateur de chaleur 2 dissipateur de chaleur 3 socle de retenue 4 languette de retenue b. Soulevez délicatement le dissipateur de chaleur pour l'extraire du processeur. c. Posez le dissipateur de chaleur en plaçant la partie contenant la pâte thermoconductible vers le haut. AVIS : À moins qu'un nouveau dissipateur de chaleur ne soit requis par le nouveau processeur, réutilisez l'ensemble dissipateur de chaleur initial lorsque vous remplacez le processeur. 5. Tirez le levier de verrouillage vers le haut jusqu'à ce que le processeur soit dégagé, puis retirez le processeur de son support. 1 loquet de fermeture central 2 cache du processeur 3 processeur 4 support...
Page 247 7 encoche d'alignement avant 3 processeur 8 support et indicateur de la broche 1 du processeur 4 support du processeur 9 encoche d'alignement arrière 5 loquet de fermeture central Si vous installez un kit de remplacement du processeur fourni par Dell, renvoyez le processeur à Dell dans l'emballage du kit de remplacement. AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. 12. Nettoyez la pâte thermoconductible au bas du dissipateur de chaleur. AVIS : Veillez à appliquer une nouvelle pâte thermoconductible. Une nouvelle pâte thermoconductible est essentielle pour assurer un thermoliage adéquat, ce qui est obligatoire pour un fonctionnement optimal du processeur.
Page 248 1 dissipateur de chaleur 2 socle de retenue 3 levier de dégagement 15. Abaissez le dissipateur de chaleur sur le processeur à un angle de 45 degrés de façon à ce que l'une des extrémités du dissipateur de chaleur se fixe sous la languette située en face de languette de retenue du socle de retenue. 16. Remontez le carénage. 17. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). 18. Remettez le cache-câble en place, le cas échéant (reportez-vous à la section Cache-câble (en option)). Retour à la page Contenu ...
Page 249 Retour à la page Contenu Guide d'utilisation Lecteurs Lecteurs Votre ordinateur prend en charge : Un disque dur SATA (ATA série) Un lecteur optique D module de Dell en option, un deuxième disque dur ou un lecteur de disquette dans la baie modulaire (pour savoir comment installer des périphériques dans la baie modulaire et en retirer, reportez-vous à la section Baie modulaire). Consignes générales d'installation REMARQUE : Pour des informations sur l'installation de lecteurs « D module », reportez-vous à la documentation fournie avec votre périphérique optionnel. Connexion des câbles de lecteur Lorsque vous installez un lecteur, vous raccordez deux câbles (un câble d'alimentation CC et un câble d'interface de données) à l'arrière du lecteur. Connecteurs d'interface de données Connecteur SATA 1 connecteur du câble d'interface de données 2 connecteur d'interface de données...
Page 250 1 câble d'alimentation 2 connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteur Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Lorsque vous retirez un câble à l'aide d'une languette de retrait, saisissez la languette de retrait de couleur et tirez jusqu'à ce que le connecteur se libère. Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur du bloc d'alimentation avant de retirer le disque dur. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. Installation d'un disque dur 1. Si vous installez un nouveau lecteur au lieu d'en remplacer un, fixez les rails de lecteur, situés à l'intérieur du capot, sur le nouveau lecteur et passez à l'étape 9.
Page 251 Suivez les procédures décrites dans la section Avant de commencer. 5. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 6. Retirez le disque dur installé : a. D'une main, appuyez sur les rails de lecteur de façon à pousser les deux rails l'un vers l'autre. b. Faites glisser le lecteur légèrement vers l'avant, puis faites pivoter le disque dur vers le haut pour l'éloigner du support du disque dur. 1 unité de disque dur 2 rails de lecteur (2) 3 connecteur du câble de données 4 connecteur du câble d'alimentation 7. Débranchez les câbles de données et d'alimentation des connecteurs de lecteur. 8. Retirez les quatre vis qui fixent les rails de lecteur sur le disque dur existant, puis fixez les rails sur le disque dur de remplacement. ...
Page 252 (reportez-vous à la section Remise en place du capot de l'ordinateur). 12. Remettez le cache-câble en place, le cas échéant. Consultez la documentation de l'unité de disque dur pour des instructions sur l'installation de tout logiciel requis pour son fonctionnement. 13. Redémarrez l'ordinateur. 14. Partitionnez et formatez logiquement votre lecteur avant de passer à l'étape suivante. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics). 16. Installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Remplacement d'un ventilateur de disque dur 1. Suivez les instructions de la section Avant de commencer.
Page 253 1 support du disque dur 2 vis 3 languette de retenue du ventilateur 4 ventilateur 5 languette latérale 4. Remettez le ventilateur de disque dur en place : a. Branchez le ventilateur sur l'ordinateur. b. Alignez ses quatre languettes latérales et la languette de retenue sur les cinq logements correspondants situés sur le support de disque dur. c. Faites glisser la languette de retenue sous le revêtement métallique recouvrant son logement, puis faites glisser le ventilateur vers l'arrière de l'ordinateur. d.
Page 254 Retour à la page Contenu Guide d'utilisation Haut-parleurs Haut-parleurs Installation d'un haut-parleur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section Avant de commencer. 2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). 3. Insérez le haut-parleur dans le châssis de l'ordinateur. ...
Page 255 3. Débranchez les câbles de la carte mère. 4. Retirez le haut-parleur du châssis de l'ordinateur. 5. Remettez en place le capot de l'ordinateur. 6. Mettez l'ordinateur sous tension. Retour à la page Contenu ...
Page 256: Caractéristiques De L'ordinateur Ultra Compact
Retour à la page Contenu Guide d'utilisation Caractéristiques de l'ordinateur ultra compact Caractéristiques de l'ordinateur ultra compact Microprocesseur Type de microprocesseur Les processeurs suivants sont pris en charge : Intel® Core™ 2 Intel vPro™ Intel Celeron® Mémoire cache interne L1 : jusqu'à 64 Ko ; L2 : jusqu'à 4 Mo (selon votre processeur) Mémoire Type SDRAM DDR2 667 MHz ou 800 MHz Connecteurs de mémoire Modules de mémoire pris en charge 512 Mo, 1 Go ou 2 Go non ECC Mémoire minimale Bicanal : 1 Go ;...
Page 257 Contrôleurs Lecteurs Un contrôleur ATA série prenant en charge un périphérique Bus d'extension Type de bus SATA 1.0 et 2.0; USB 2.0 Vitesse du bus SATA : 1,5 et 3,0 Gb/s ; USB : 480 Mb/s Lecteurs Internes/externes Une baie « D module » pour un lecteur optique, un deuxième disque dur ou un lecteur de disquette ...
Page 258 Contrôles et voyants Bouton d'alimentation Bouton poussoir Voyant d'alimentation Voyant vert — Vert clignotant en mode de veille ; vert fixe à l'état de marche. Voyant orange — Orange clignotant indique un problème concernant un périphérique installé ; orange fixe indique un problème d'alimentation interne (reportez-vous à la section Problèmes d'alimentation). Voyant d'état du bloc d'alimentation Voyant vert — Vert fixe : le bloc d'alimentation est relié à une prise secteur et à l'ordinateur.
Page 259 Environnement Température : Fonctionnement 10 ° à 30 °C (50 ° à 86 °F) Stockage –40 ° à 65 °C (–40 ° à 149 °F) Humidité relative 20 à 80 % (sans condensation) Vibrations maximales : Fonctionnement 0,25 G de 3 à 200 Hz à 0,5 octave/min Stockage 0,5 G de 3 à 200 Hz à 1 octave/min Chocs maximaux : Fonctionnement demi-impulsion sinusoïdale inférieure avec une modification de la vélocité de 50,8 cm/s (20 pouces/s) Stockage onde carrée moyenne de 27 G avec un changement de vitesse de 508 cm/s (200 pouces/s) Altitude : Fonctionnement –15,2 à 3048 m (–50 à 10 000 pieds) Stockage –15,2 à 10 668 m (–50 à 35 000 pieds) Retour à la page Contenu ...
Page 260 La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, TravelLite, OpenManage et StrikeZone sont des marques de Dell Inc. ; Intel, SpeedStep et Celeron sont des marques déposées et Core et vPro sont des marques d'Intel Corporation aux États-Unis et dans d'autres pays ; Microsoft, MS-DOS, Windows, Windows Vista et le bouton Démarrer de Windows ...
Page 261: Garantie
Retour à la page Contenu Garantie Guide d'utilisation Dell Inc. (« Dell ») fabrique ses produits à partir de pièces et de composants neufs ou quasiment neufs conformément aux pratiques industrielles standard. Pour des informations sur la garantie Dell de votre ordinateur, reportez-vous au Guide d'information sur le produit ou au document de garantie livré avec votre ordinateur. Retour à la page Contenu ...
