Schema elettrico
2.7

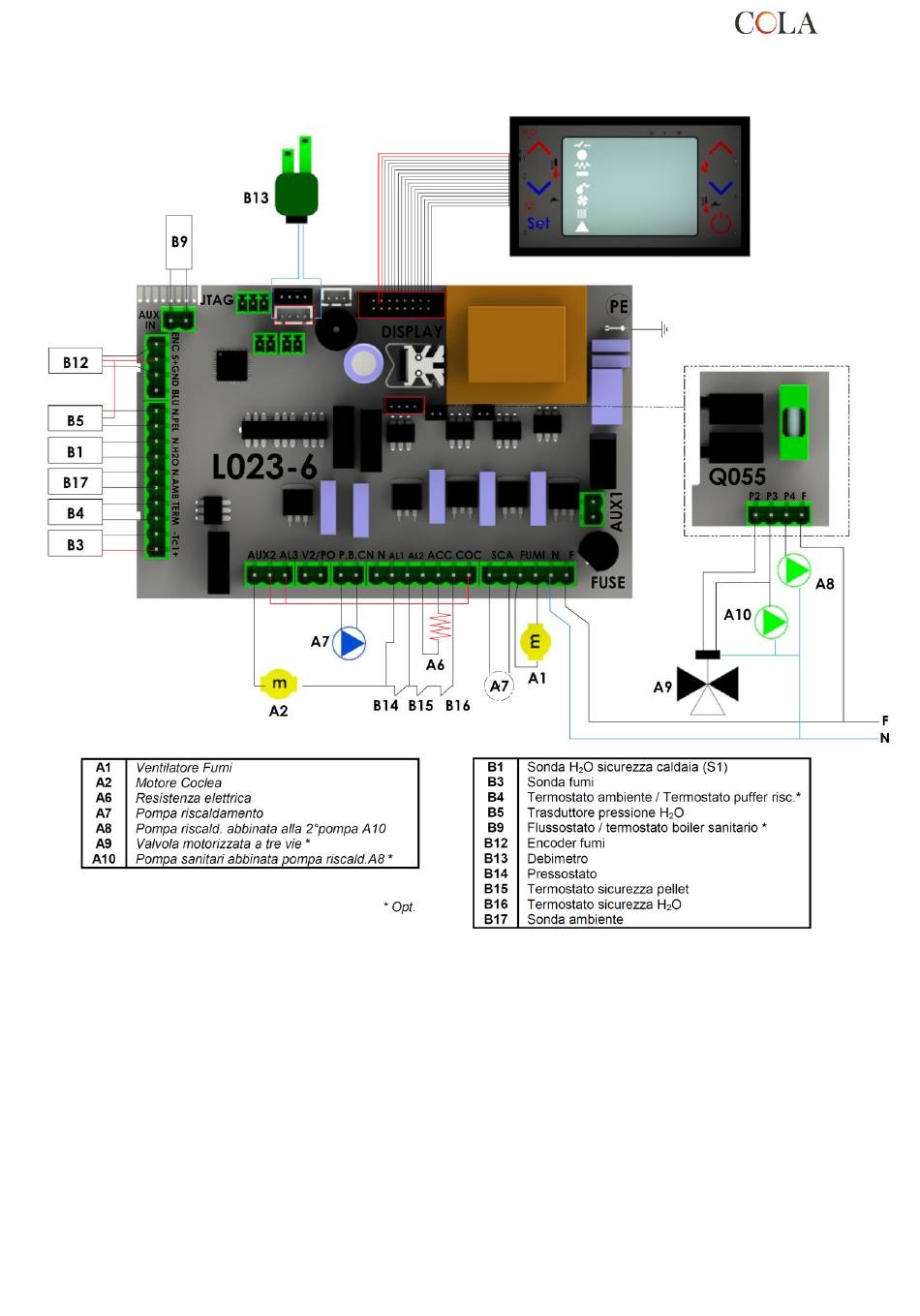

Schema elettrico con pompa riscaldamento ed elettrovalvola sanitario a 3 vie

Schema elettrico per impianto a zone

2.8
Prima di installare la termostufa nell'abitazione verificare la tipologia dell'impianto di riscaldamento; se sono
presenti più zone, è necessario inserire un'apposita centralina elettronica per circuiti multizona disponibile come
optional. Questo al fine di evitare il surriscaldamento della termocamera per la possibile chiusura contemporanea
delle valvole di zona ed il conseguente blocco del flusso d'acqua calda.

Collegamenti idraulici

2.9
La potenzialità termica dell'apparecchio va stabilita preliminarmente con un calcolo del fabbisogno di calore
dell'edificio secondo le norme vigenti. L'impianto deve essere corredato di tutti i componenti per un corretto e
regolare funzionamento; infatti secondo le norme e la buona tecnica d'installazione devono essere interposti , fra
stufa ed impianto di riscaldamento , le valvole d'intercettazione e le valvole di non ritorno che permettano d'isolare la
stufa dall'impianto in caso di manutenzioni e/o controlli .
Durante il caricamento dell'acqua nella termo camera procedere lentamente per consentire la corretta e completa
evacuazione dell'aria dallo sfiato portando in pressione il circuito ( per un impianto a vaso chiuso da 1,1 a 1,5 bar ).
La stufa a pellets presenta al suo interno il circuito idraulico di riscaldamento e precisamente : circolatore , valvola di
sicurezza , sfiato aria , sonde di temperatura e trasduttore di pressione .
16
TERMOBLITZ PLUS
