Elektrische Bauteile

6.4
Bauteile des Wasserkreises
6.5

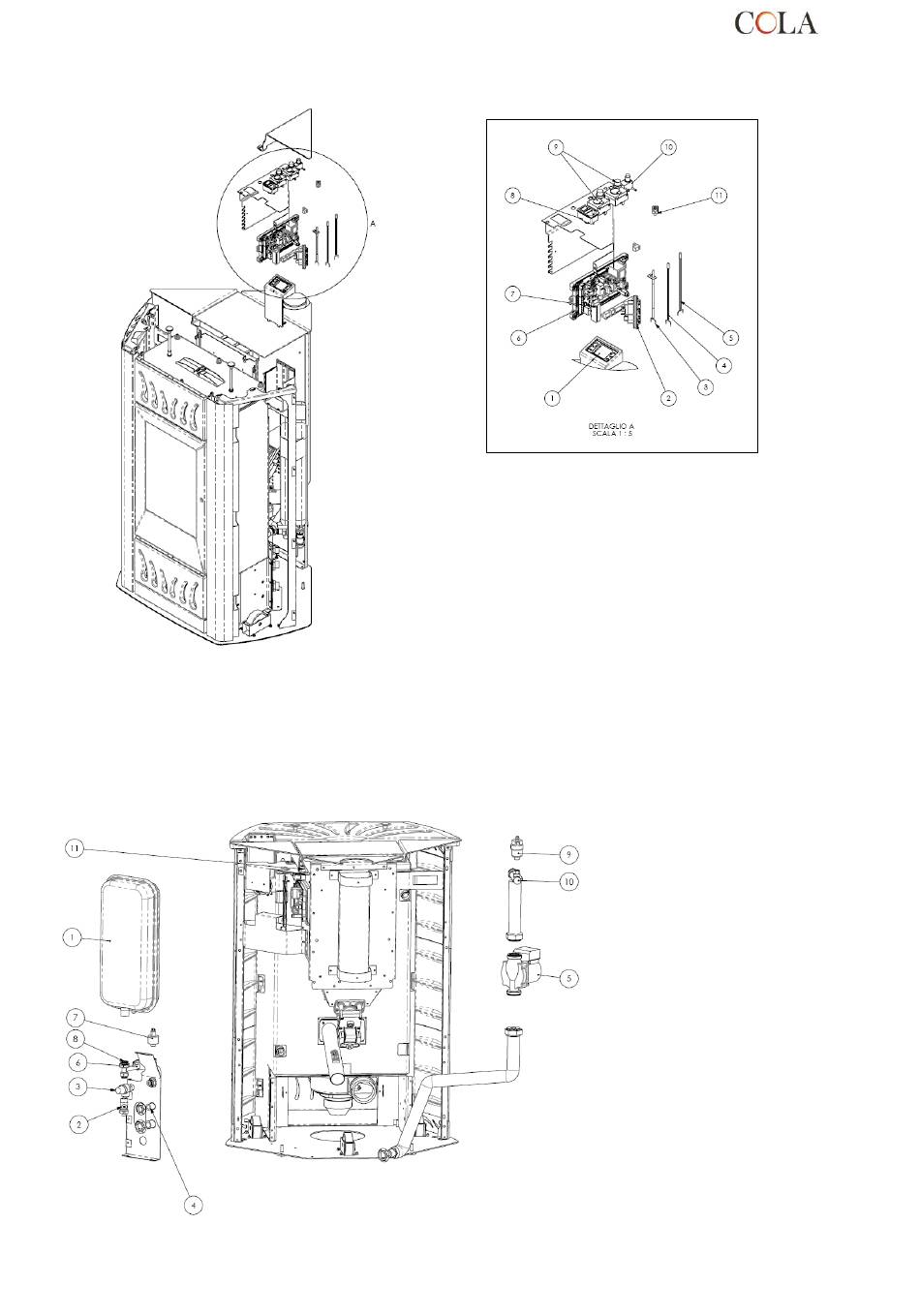

Zeichenerklärung:
1 - Bedienpanel Mod. ECO-T
2 – Sicherheitsthermostate
3 – Abgasfühler
4 - Waterfühler
5 - Raumtemperaturfühler
6 - Elektronikplatine
7 - Anschlusse
8 - ON-/OFF-Schalter mit Schmelzsicherungen
9 - Netzkabel
10 – Button - ladesystem
11 - Serieller Anschluss
Zeichenerklärung:
1 - Membran-Ausdehnungsgefäß
2 - Anlagen-Ablasshahn
3 - Sicherheitsventil
4 - Anschluss für Anlagenbefüllung
5 - Heizungsumwälzpumpe
6 - Rücklauf Pumpe - Heiztasche
7 - Druckmessumformer
8 - Anschluss Ausdehnungsgefäß
9 - Entlüftungsventil
10 – Vorlaufrohr
11 – Button – ladesystem (Opt.)
