Gossen MetraWatt SECUTEST BASE Mode D'emploi page 57

Mesure avec pince ampèremétrique
Sous ce point, une mesure du courant avec pince est possible,
indépendamment des fonctions de mesure R
pour mesurer les courants d'appareils à raccordement fixe.

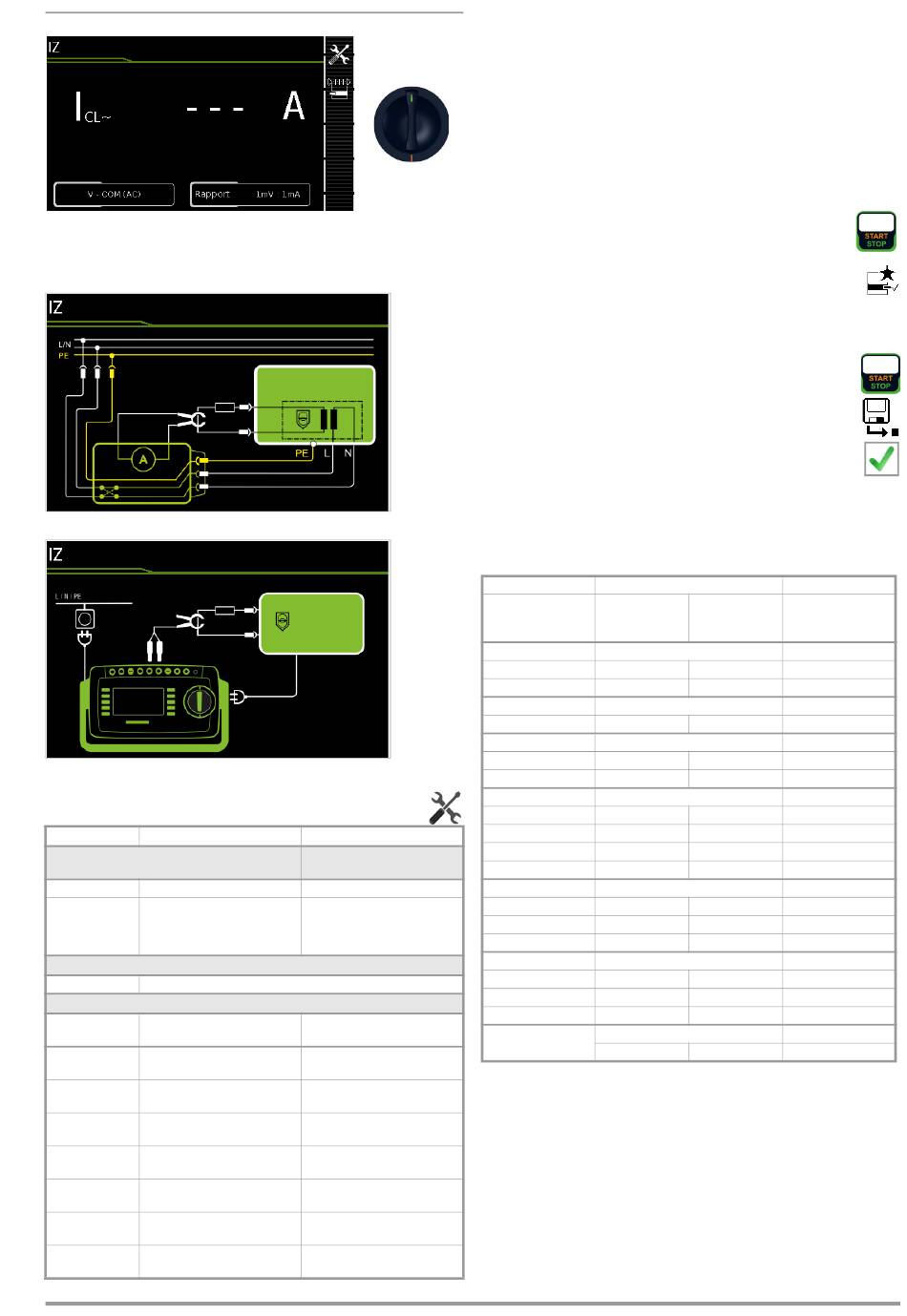

Circuit de principe
Schéma des connexions
Réglage des paramètres de mesure pour la pince ampèremétrique
Param. mesure Signification
Mode de mesure
V – COM Affichage: A AC
V – COM (mit Netz) Affichage: A AC; avec réseau sur la
prise d'essai, p. ex. pour mesurer
la très basse tension de protection
sur des adaptateurs réseau
Polarité - uniquement pour PE-P1 (secteur)
L/N ou N/L Sélection de la polarité pour la tension réseau sur la prise d'essai
Facteur pince
sur l'appareil de Facteur transmission pince
contrôle
1 V : 1000 A 1 mV / 1 A
(1 : 1000)
1 V : 100 A 10 mV / 1 A
(1 : 100)
1 V : 10 A 100 mV / 1 A
(1 : 10)
1 mV : 1 mA 1000 mV / 1 A
(1 : 1)
10 mV : 1 mA
(10 : 1)
100 mV : 1 mA 100 mV : 1 mA
(100 : 1)
1 V : 1 mA
(1000 : 1)
GMC-I Messtechnik GmbH
EXTRA
, I ou I , p. ex.
PE PE E
Approprié pour raccordement
d'objet à tester via
Raccordement fixe
Prise d'essai
Pinces appropriées
WZ12C, Z3512A,
METRAFLEX 3000
WZ11B, Z3512A,
METRAFLEX 3000/300M
WZ12B, WZ11B, Z3512A,
METRAFLEX 3000/300M
WZ12C, Z3512A,
METRAFLEX 300M
SECUTEST CLIP
Cycle d'essai avec pince ampèremétrique
➭ Réglez le sélecteur rotatif en position EXTRA.
➭ Sélectionnez la fonction de mesure Courant (avec pince).
➭ Réglez le facteur de pince sur la pince ampèremétrique.
➭ Facteur pince : réglez le facteur pince sur l'appareil de contrôle
comme sur la pince ampèremétrique.
➭ Raccordez la pince ampèremétrique aux prises V-COM de
l'appareil de contrôle à l'aide des fiches.
➭ Placez la pince ampèremétrique autour du câble du consom-
mateur comme le montre les schémas de connexions.
➭ Commencer l'essai : appuyez sur la touche START/STOP.
➭ Les valeurs de mesure sont affichées. Le symbole
« Sauvegarder la valeur de mesure » ci-contre s'affiche.
À chaque appui sur cette touche, vous sauvegardez la
valeur de mesure actuellement affichée dans la mémoire tam-
pon.
➭ Arrêter l'essai : appuyez sur la touche START/STOP.
Le symbole de la mémoire s'affiche (disquette avec le
nombre de valeurs de mesure enregistrées dans le tam-
pon) et vous demande de sauvegarder les valeurs de
mesure sous un numéro ID.
➭ Pour rejeter les valeurs de mesure mémorisées dans le
tampon, appuyez sur la touche ESC et confirmez à
l'aide de la touche ci-contre.
Réglage de la gamme de mesure sur la pince et des paramètres
dans l'appareil de contrôle
Appareil de contrôle Pince ampèremétrique
Facteur pince Rapport transfor-
mateur de courant
(Interrupteur*)
1000 mV : 1 A 1000 mV : 1 A
1 mV : 1 A 1 mV : 1 A
100 mV : 1 A 100 mV : 1 A
100 mV : 1 A 100 mV : 1 A
10 mV : 1 A 10 mV : 1 A
1000 mV : 1 A 1000 mV : 1 A
100 mV : 1 A 100 mV : 1 A
10 mV : 1 A 10 mV : 1 A
1 mV : 1 A 1 mV : 1 A
METRAFLEX 3000
100 mV : 1 A 100 mV : 1 A
10 mV : 1 A 10 mV : 1 A
1 mV : 1 A 1 mV : 1 A
METRAFLEX 300M
1000 mV : 1 A 1000 mV : 1 A
100 mV : 1 A 100 mV : 1 A
10 mV : 1 A 10 mV : 1 A
100 mV : 1 mA SECUTEST CLIP
100 mV : 1 mA
Appareil de contrôle
Gamme Plage d'affichage
de mesure avec pince
WZ12C
1 mA... 15 A 0 A ... 300 A
1 A ... 150 A 1,0 A ... 300 A
WZ12B
10 mA... 100 A 0 A ... 300 A
WZ11B
0,5 A ... 20 A 0 A ... 300 A
5 A... 200 A 0 A ... 300 A
Z3512A
0,001 A... 1 A 0 A ... 300 A
0,01 A... 10 A 0 A ... 300 A
0,1 A ... 100 A 0 A ... 300 A
1 A... 1000 A 0 A ... 300 A
.. 30 A 0 A ... 300 A
0,1 A ... 300 A 0 A ... 300 A
1 A... 3000 A 0 A ... 300 A
0,001 A... 3 A 0 A ... 300 A
0,01 A... 30 A 0 A ... 300 A
0,1 A ... 300 A 0 A ... 300 A
0,1...25 mA 0,01 mA ... 3,00 A
