Gossen MetraWatt SECUTEST BASE Mode D'emploi page 37

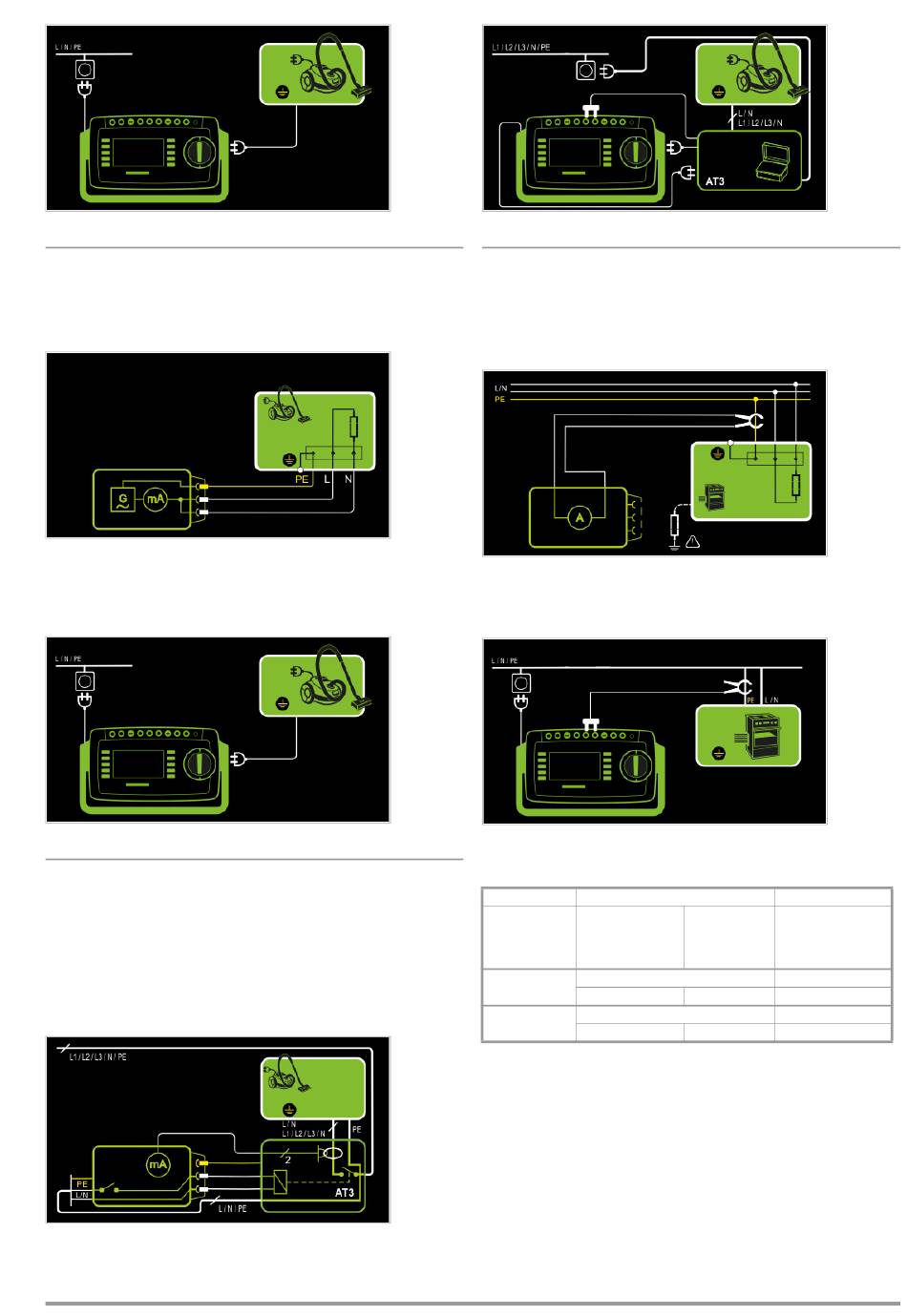

Schéma des connexions
Procédé de mesure alternatif (courant dérivé équivalent)
– Mode de mesure alternatif
– Fiche d'alimentation objet à tester (classe de protection I)
sur prise d'essai
Schéma de principe
Le courant dérivé est mesuré après la mise en circuit de la tension
d'essai entre les conducteurs du réseau L-N court-circuités et la
borne du conducteur de protection sur l'objet à tester par le câble
de raccordement au réseau de l'objet à tester.
Schéma des connexions
Raccordement d'objets à tester triphasés (uniquement sur le
SECUTEST PRO ou caract. I01 avec adaptateur d'essai en option
AT3-IIIE)
– Mode de mesure AT3-Adapter
– Fiche d'alimentation objet à tester sur adaptateur d'essai
AT3-IIIE
– Sonde AT3-IIIE aux bornes COM-V
– Fiche d'essai AT3-IIIE sur prise d'essai
Schéma de principe
Mesure de l'objet à tester avec raccordement au réseau en tri-
phasé via adaptateur AT3-IIIE
GMC-I Messtechnik GmbH
Schéma des connexions (sonde AT3-IIIE sur COM-V)
Mesure du courant conducteur de protection par pince ampère-
métrique avec sortie de tension dans le cas d'objets à tester à
installation fixe (uniquement sur le SECUTEST PRO ou caract. I01
avec pince ampèremétrique en option WZ12C)
– Mode de mesure pince
Schéma de principe
Mesure du courant conducteur de protection en cernant PE dans
l'alimentation secteur avec la pince ampèremétrique dans le cas
d'un objet à tester à installation fixe de la classe de protection I
Schéma des connexions (pince ampèremétrique sur COM-V)
Régler la plage de mesure sur pince et paramètre dans le SECUTEST PRO
SECUTEST PRO Pince WZ12C
Paramètres Rapport transfo
Rapport (sélecteur*)
transformateur de
courant
1 mV : 1 mA
1 mV : 1 mA
SECUTEST CLIP
100 mV : 1 mA **
100 mV : 1 mA
* ne concerne que WZ12C
** Valeur par défaut
SECUTEST PRO
Plage Zone d'affichage
de mesure Avec pince
WZ12C
1 mA... 15 A 0 mA ... 300 A
0,1...25 mA 0,00 mA ... 3,00 A
