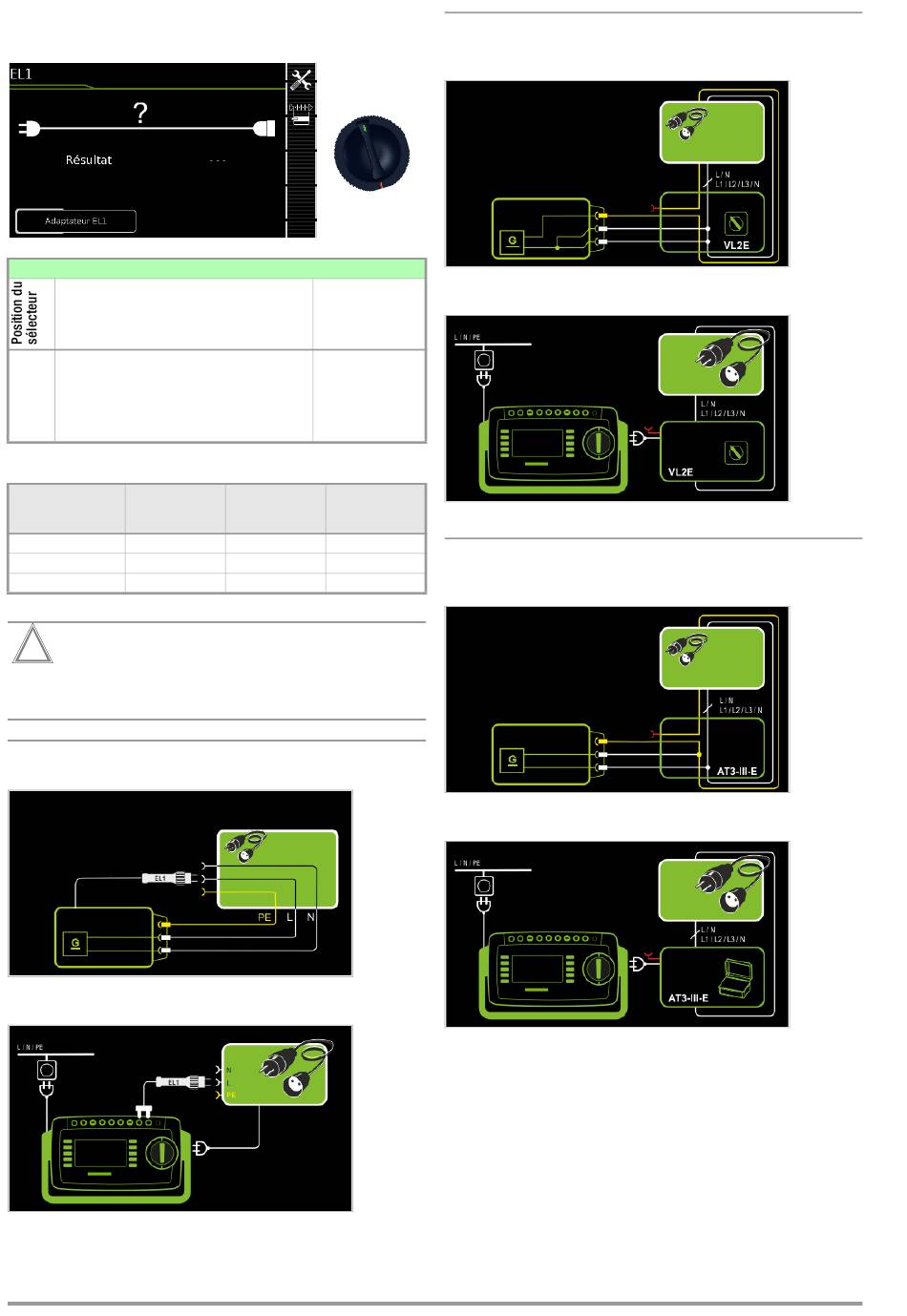

8.12 Contrôle de la fonction des cordons de rallonges élec-
triques – EL1
Mesures individuelles positions du sélecteur au niveau vert
Fonctions de mesures
EL1 Contrôle du câble d'extension
avec adaptateur pour rallonges de câbles électriques
monophasées ou triphasées pour le contrôle de
– continuité
– court-circuit
– inversion de polarité (fils intervertis *)
* L'inversion des fils n'est pas contrôlée avec l'adaptateur EL1
Contrôle de Continuité
L(1/2/3), N
Adaptateur EL1
X
Adaptateur VL2E
X
Adaptateur AT3-IIIE
X
!
Attention!
Cette fonction permet d'évaluer la fonction des conduc-
teurs actifs L(1, 2, 3) et N d'une rallonge électrique. Le
conducteur PE n'est pas contrôlé dans ce cas.
Mesure sur des cordons de rallonge monophasés avec EL1
Schéma de principe
Schéma des connexions
54
EL1
Mode de mesure
sans réseau
sur prise d'essai
Adaptateur EL1
Adaptateur AT3-IIIE
Adaptateur VL2E
Court-circuit Inversion
entre polarité / champ
L(1/2/3), N rot. droite
X —
X X
X X
Mesure sur des cordons de rallonge monophasés et triphasés
avec VL2E
Schéma de principe
Schéma des connexions
Mesure sur des cordons de rallonge monophasés et triphasés avec
AT3-IIIE
Schéma de principe
Schéma des connexions
