Appareils de la classe de protection I
Cas spécial, tension de réseau sur la prise d'essai (pour tester des
PRCD)
– Mode de mesure PE(PT) - P1 (actif)
– Fiche d'alimentation objet à tester sur prise d'essai
– Sonde d'essai P1 sur bornes P1

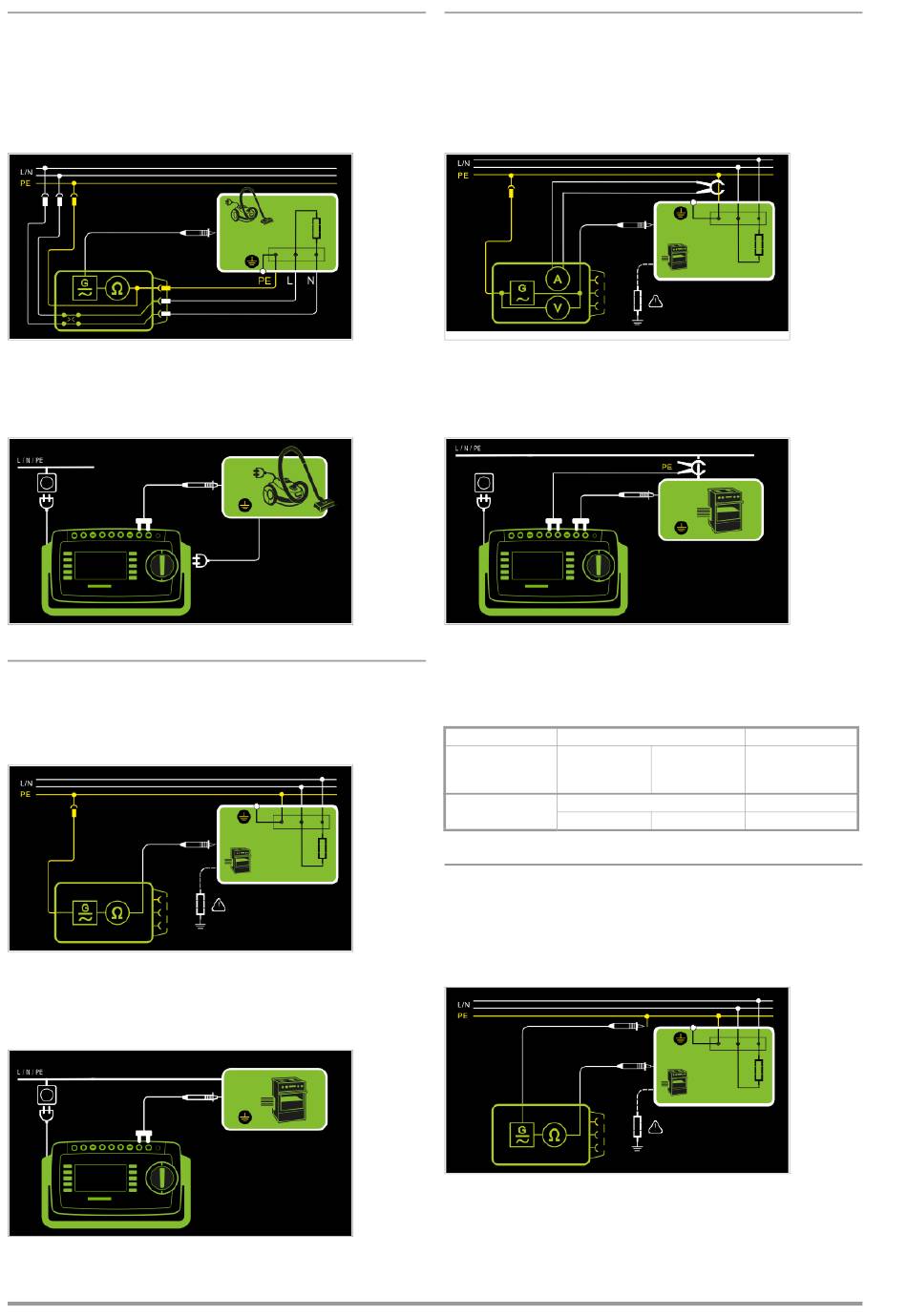

Schéma de principe
La résistance du conducteur de protection est mesurée entre les
contacts de protection de la fiche d'alimentation et le contact de
protection raccordé au boîtier en mettant le boîtier en contact via
la sonde d'essai P1.
Schéma des connexions
Appareils de la classe de protection I
Cas spécial, objet à tester à installation fixe
– Mode de mesure PE(Alim.) - P1
– Sonde d'essai P1 sur bornes P1
Schéma de principe
La résistance du conducteur de protection est mesurée, dans le
cas d'objets à tester à installation fixe entre le contact de protection de
la fiche d'alimentation et le contact de protection raccordé au boî-
tier en mettant le boîtier en contact via la sonde d'essai P1.
Schéma des connexions
28
Mesure avec pince ampèremétrique
sur objets à tester à installation fixe
– Mode de mesure PE (Alim.) - P1 pince
– Sonde d'essai P1 sur bornes P1
– Pince sur COM-V (uniquement sur le SECUTEST PRO ou
caract. I01avec pince ampèremétrique en option WZ12C)
Schéma de principe
Mesure du courant d'essai en cernant PE dans le réseau avec la
pince ampèremétrique et exploration du boîtier avec la sonde
d'essai P1 dans le cas d'un objet à tester à installation fixe de la
classe de protection I
Schéma des connexions
Réglage de la plage de mesure sur pince et paramètre dans le
SECUTEST PRO ou SECULIFE ST BASE
Ce mode de mesure ne peut être sélectionné que si le courant
d'essai est réglé sur 10 A AC.
SECUTEST PRO
Paramètres
Rapport transfo
Rapport transforma-
(sélecteur*)
teur de courant
1 mV : 1 mA
1 mV : 1 mA
*
ne concerne que WZ12C
Mesure bipolaire sur des objets à tester à installation fixe
(uniquement sur le SECUTEST PRO ou caract. H01)
– Mode de mesure P1 - P2
– Sonde d'essai P1 sur bornes P1
– Sonde d'essai P2 sur bornes P2
Schéma de principe
Le PE du raccordement au réseau est mis en contact avec la
seconde sonde au lieu de la fiche d'alimentation de l'appareil de
contrôle.
Pince
SECUTEST PRO
Plage
Zones
de mesure
d'affichage
avec pince
WZ12C
1 mA... 15 A
0 mA ... 300 A
GMC-I Messtechnik GmbH
