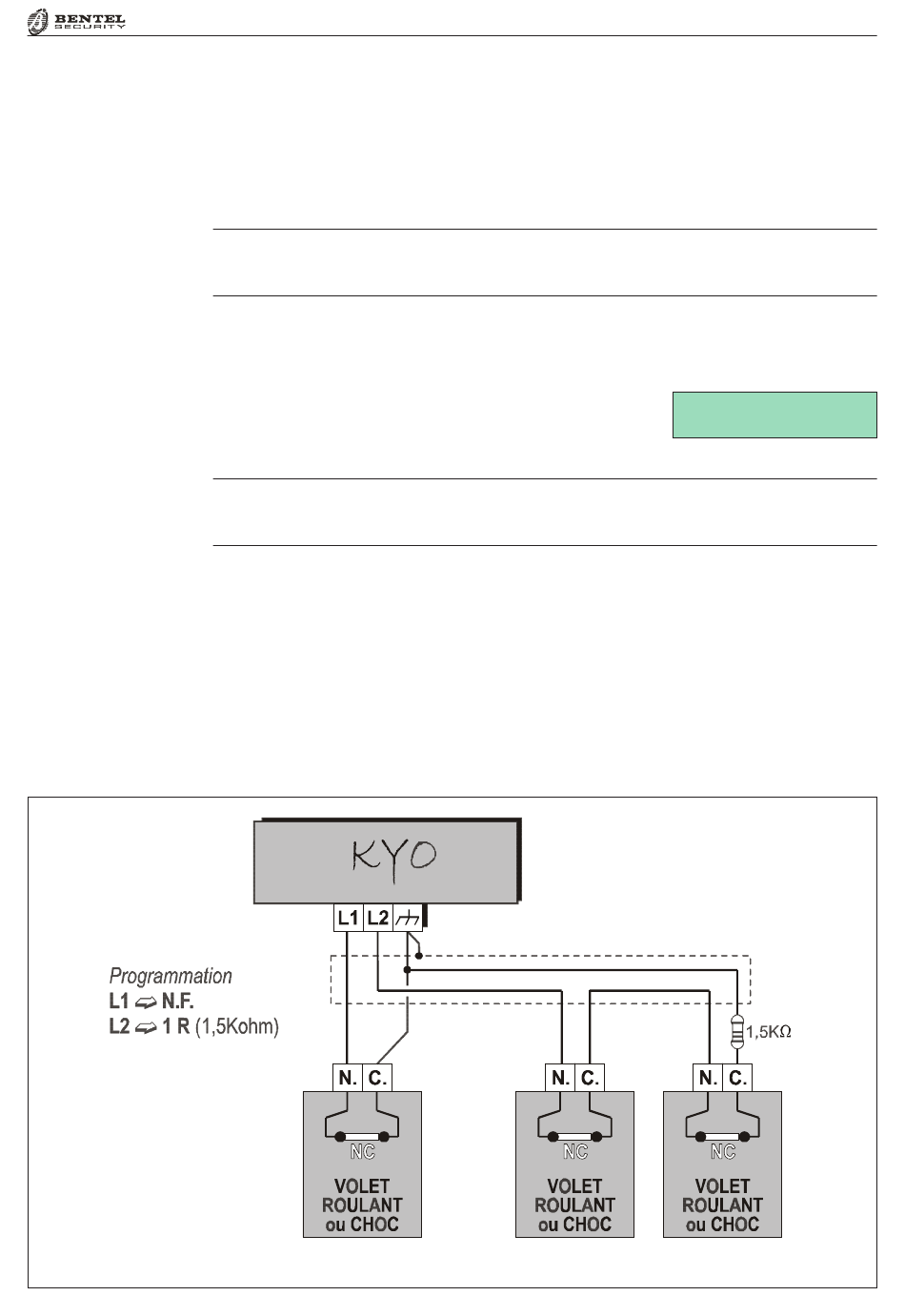

Figure 2.11 - Câblage d'un détecteur de Choc et Volet Roulant en N.F. et en 1R (1K5)
Section 2 - Installation
Connexion de détecteur Choc et Volet Roulant
Les Zones 1 à 6 de la KYO8 et KYO32 et toutes les Zones de KYO4 acceptent
les detecteurs Choc et Volet Roulant. Les zones doivent être programmées
Choc ou Volet Roulant (se reférer à la Section 'PROGRAMMATION VIA PC'),
en N.F. ou 1R. La Figure 2.11 illustre ce type de connexion .
La résistance de 1,5 KOhms doit être connectée sur le dernier détecteur, voir
Figure 2.11.
Si l'installation posséde un clavier LCD, il sera possible de tester la sensibilité
des zones 'Choc'. Mettre la centrale en fonction MODE SERVICE (en présen-
tant une clé progammée en service au lecteur, ou en insérant le Pontet SERVICE
[8]). Les zones doivent être testées SEPAREMENT.
L'écran indiquera un menu Test et la valeur du 'Choc'
(de 0 à 20).
IMPORTANT - Pour un bon test, la fonction 'Choc' doit être désactivée sur
toutes les zones sauf celle qui doit être testée.
Test Choc
000
DNPPIIAA
27
