g Éléments de données
Sélectionnez les résultats de la numérisation à afficher
dans la zone d'affichage du spectre de fréquences dans
[Data1] et [Data2].
Vous pouvez sélectionner à partir de [new spectrum], les
résultats de la numérisation dans la liste de numérisation et
dans la liste des fichiers et [Do not display]. Lorsque [new
spectrum] est sélectionné, les résultats de la numérisation
les plus récents s'affichent. Lorsque [Do not display] est
sélectionné, les résultats de la numérisation ne s'affichent
pas.
h [Top layer]
Sélectionnez les résultats de la numérisation qui
s'afficheront sur la couche supérieure du graphique.

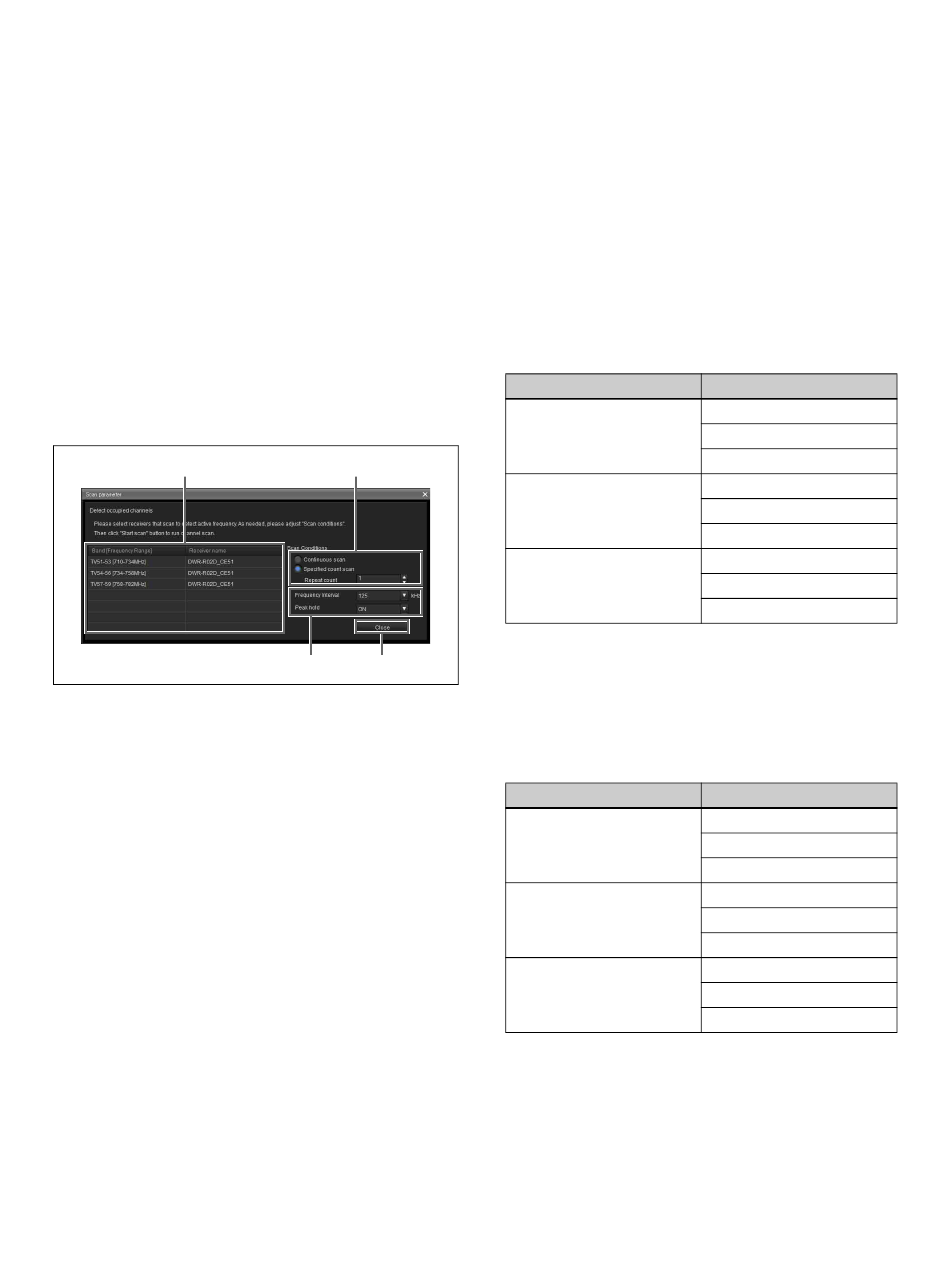

Fenêtre [Scan parameter]
Cela s'affiche lorsque vous cliquez sur le bouton [Scan
parameter...] dans [Spectrum Analyzer].
1
a Sélection du récepteur cible
Vous permet de sélectionner les récepteurs qui réaliseront
la numérisation pour chaque bande de fréquences. La
numérisation ne sera pas réalisée pour les bandes de
fréquences pour lesquelles [Do not scan] est sélectionné.
Lorsque la case [Reflect recommended GP/CH] est cochée
dans la fenêtre [Channel Plan Adviser] et que vous
appliquez les réglages à l'onglet [Spectrum Analyzer], les
récepteurs qui effectueront la numérisation seront
automatiquement sélectionnés.
Dans ce cas, si plusieurs récepteurs correspondants à une
bande de fréquences existent, celui avec la première
adresse IP est sélectionné. Par contre si un DWR-R02DN
est inclus, il sera sélectionné sans tenir compte de son
adresse IP.
La numérisation est effectuée sur le CH1 de chaque
récepteur.
Les opérations varient en fonction du modèle du récepteur.
DWR-R01D/R02D
Pour recevoir le signal de l'émetteur sur CH2, configurez
le même réglage de bande que celui pour la numérisation
de CH1. Si des bandes différentes sont sélectionnées pour
2
3
4
46
CH1 et CH2, une interruption audio peut se produire sur
CH2.
DWR-R02DN
Pour recevoir le signal de l'émetteur sur CH2, configurez
le même réglage Band Block que celui pour la
numérisation de CH1. Si des Band Blocks différentes sont
sélectionnées pour CH1 et CH2, une interruption audio
peut se produire sur CH2.
• Exemple pour les modèles d'Amérique du Nord :
Pour éviter toute interruption audio lorsque le réglage de
la bande de fréquences pour CH2 est réglé sur TV14-17,
réglez la bande de fréquences qui sera utilisée pour la
numérisation de CH1 sur une bande appartenant à Band
Block U14(TV14-25) (TV14-17, TV18-21 ou
TV22-25).
Band block
U14(TV14-25)
U30(TV30-41)
U42(TV42-51)
• Exemple pour les modèles européens :
Pour éviter toute interruption audio lorsque le réglage de
la bande de fréquences pour CH2 est réglé sur TV21-23,
réglez la bande de fréquences qui sera utilisée pour la
numérisation de CH1 sur une bande appartenant à Band
Block CE21(TV21-29) (TV21-23, TV24-26 ou
TV27-29).
Band block
CE21(TV21-29)
CE33(TV33-40)
CE42(TV42-50)
DWR-R03D
Pour recevoir le signal de l'émetteur sur CH2, configurez
le même réglage Band Block que celui pour la
numérisation de CH1. Si des Band Blocks différentes sont
sélectionnées pour CH1 et CH2, une interruption audio
peut se produire sur CH2.
• Exemple pour les modèles d'Amérique du Nord :
Pour éviter toute interruption audio lorsque le réglage de
Bande
TV14-17
TV18-21
TV22-25
TV30-33
TV34-36
TV38-41
TV42-45
TV46-49
TV50-51
Bande
TV21-23
TV24-26
TV27-29
TV33-35
TV36-37
TV38-40
TV42-44
TV45-47
TV48-50
