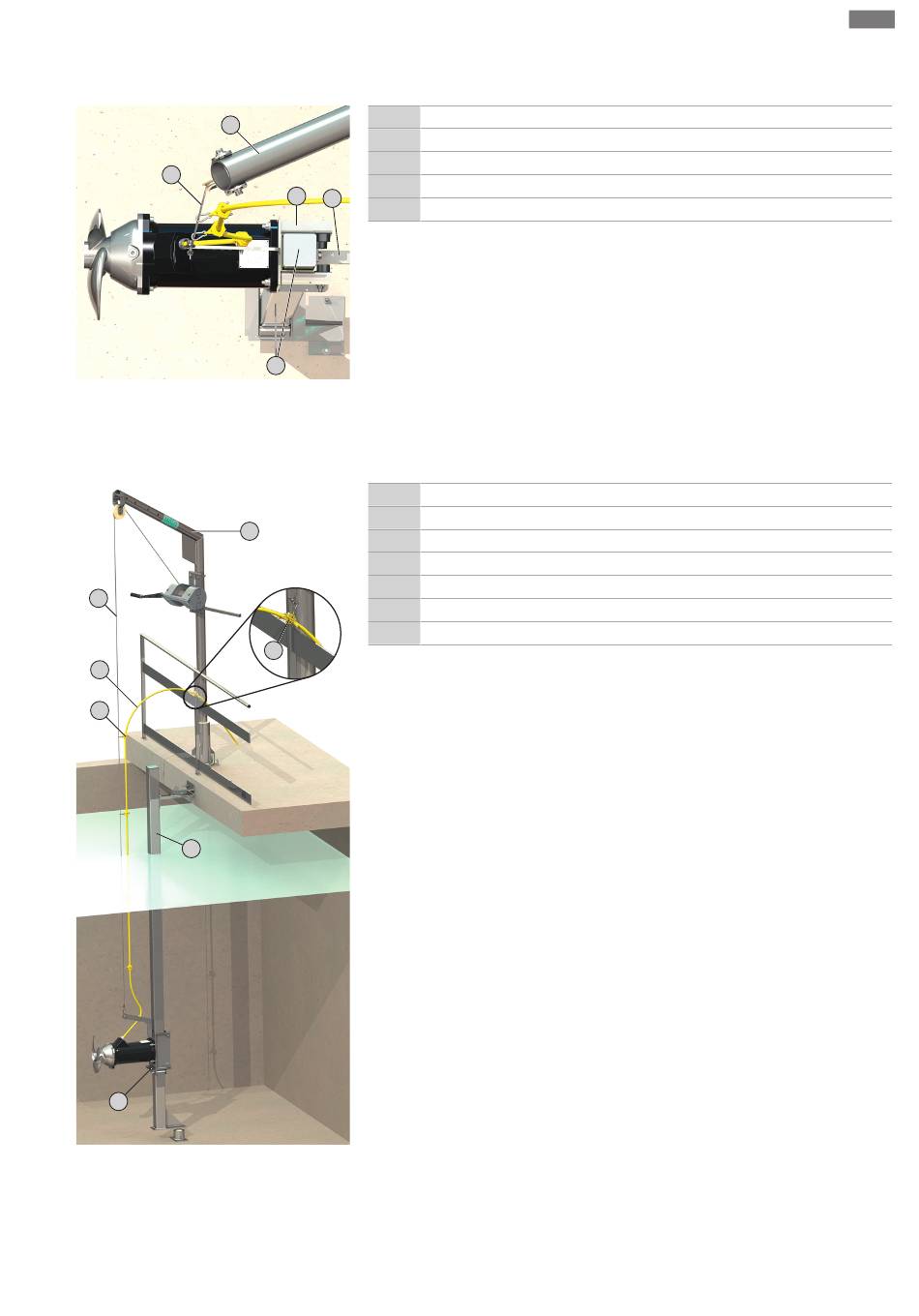

Fig. 9: Agitateur sur le dispositif de descente et
support
1
2
10
11
8
13
Fig. 10: Agitateur déposé sur la butée fixe
Notice de montage et de mise en service Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40
Montage et raccordement électrique
Monter l'agitateur sur le dispositif de descente et support
1 Appareil de levage
2 Instrument de levage
6 Châssis
8 Barre de guidage du dispositif de descente et support
6
9
9 Support supérieur du dispositif de descente et support
‡
L'agitateur est accroché à l'horizontale.
‡
Châssis perpendiculaire à la barre de guidage.
‡
Support de câble monté.
1. Abaisser lentement l'agitateur.
2. Introduire la barre de guidage sans l'incliner dans le châssis.
8
AVIS ! Les rouleaux de guidage reposent sur la barre de guidage.
3. Version avec axes d'enfichage :
Relâcher l'agitateur jusqu'à ce que le châssis se trouve sous le support supérieur.
Monter les axes d'enfichage et les galets en plastique traversants et les sécuriser
avec les goupilles rabattables !
Fin de l'installation
1 Appareil de levage
2 Instrument de levage
8 Barre de guidage du dispositif de descente et support
10 Câble de raccordement
11 Support de câble avec mousqueton, guide-câble sur l'instrument de levage
12 Support de câble avec mousqueton, sécurité contre les chutes
13 Butée fixe
12
‡
Agitateur monté sur le dispositif de descente et support
1. Abaisser lentement l'agitateur.
2. Pendre le câble de raccordement avec les supports de câble sur l'instrument de le-
vage.
Le câble de raccordement est conduit en toute sécurité sur l'instrument de levage
(par ex. câble métallique). ATTENTION ! Dans le cas où aucun support n'est utilisé
pour guider le câble de raccordement, s'assurer que le câble de raccordement
n'est pas tiré dans l'hélice !
3. Abaisser l'agitateur jusqu'à l'extrémité de la barre de guidage ou jusqu'à la butée
fixe.
4. Protéger le câble de raccordement sur la main courante ou l'appareil de levage
contre les chutes !
5. Vérifier la plage de pivotement du dispositif de descente et support.
Vérifier la plage de pivotement complète du dispositif de descente et support.
L'agitateur ne doit pas heurter la structure (composants, parois du bassin). ATTEN-
TION ! Si toute la plage de pivotement n'est pas utilisable, limiter mécanique-
ment la plage de pivotement !
6. Régler l'angle souhaité et protéger le dispositif de descente et support avec une vis
contre tout déréglage.
▶ Installation terminée. Poser le câble de raccordement et réaliser le raccordement
électrique.
