QUELS SONT LES COMPOSANTS?
11
12
25 24
23
22 21 20 19 18 17

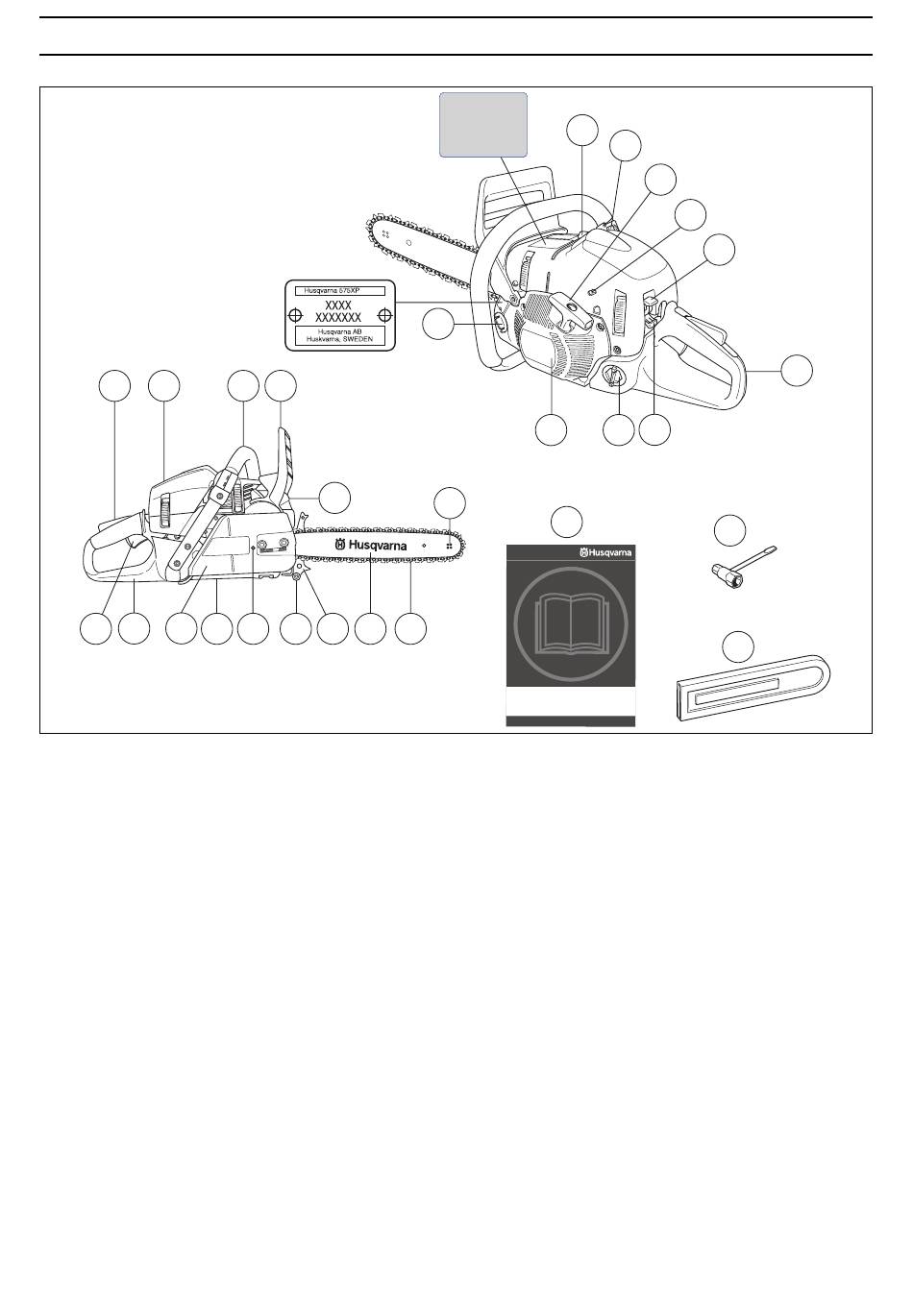

Quels sont les composants de la tronçonneuse?
1 Décompresseur
2 Interrupteur de poignées chauffantes (575XPG)
3 Poignée de lanceur
4 Vis de réglage du carburateur
5 Bouton d'arrêt (Activation et désactivation de l'allumage.)
6 Poignée arrière
7 Commande starter/blocage du ralenti accéléré
8 Réservoir d'essence
9 Lanceur
10 Réservoir d'huile pour chaîne
11 Blocage de l'accélération
12 Capot de cylindre
13 Poignée avant
14 Arceau protecteur
46 –
Canadian
13 14
15
1
10
9
16
26
15 Silencieux
16 Pignon avant
17 Chaîne
18 Guide-chaîne
19 Patin d'ébranchage
20 Capteur de chaîne
21 Vis de tendeur de chaîne
22 Vis pour le réglage de la pompe à huile
23 Carter d'embrayage
24 Protection de la main droite
25 Commande de l'accélération
26 Manuel d'utilisation (EPA)
27 Clé universelle
28 Fourreau protecteur du guide-chaîne
2
3
4
5
8
7
27
28
6
