Montage et raccordement de l'Extension Unit
3.10 Raccordement de l'Extension Unit

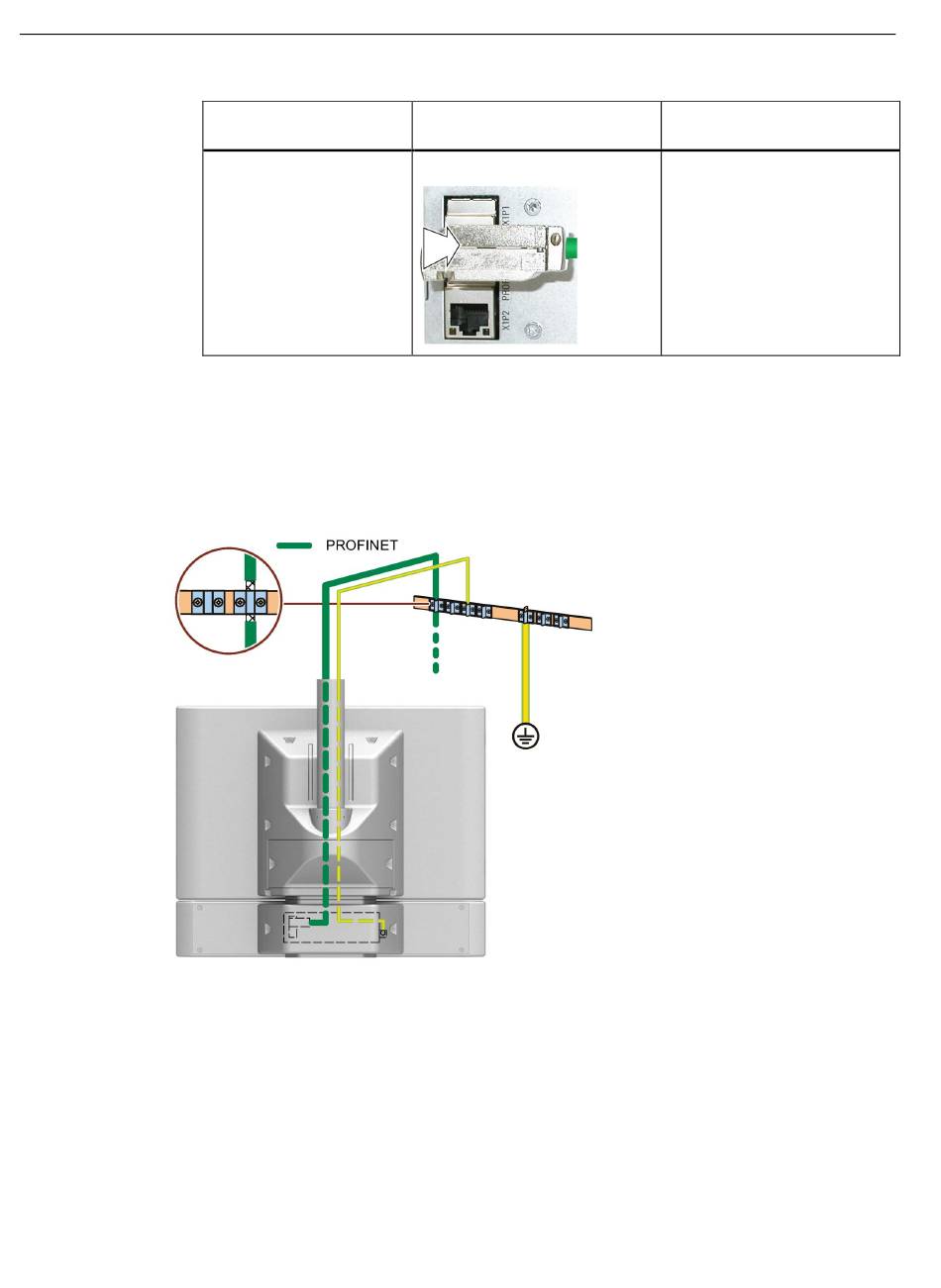

Connexion des blindages de câbles au potentiel de référence
Pour l'Extension Unit PROFINET et l'Extension Unit PROFIsafe : Fixez le blindage du câble
PROFINET de l'Extension Unit par une liaison de grande surface sur la barre de la mise à la
terre fonctionnelle à l'aide de serre-câbles appropriés, comme représenté schématiquement
dans la figure suivante.
La barre de mise à la terre fonctionnelle doit se trouver à proximité de l'Extension Unit ou de
l'appareil. Posez la ligne de mise à la terre fonctionnelle et les lignes de données
parallèlement et le plus près possible les unes des autres.
42
Extension Unit
Extension Unit PROFIsafe
Module de communication
"gauche"
X1
Instructions de service, 11/2020, A5E42270933-AF
Module de communication
"droite"
Extension Units
