Montage et raccordement de l'Extension Unit
3.10 Raccordement de l'Extension Unit
Raccordement du connecteur d'alimentation
1. Coupez la tension d'alimentation.

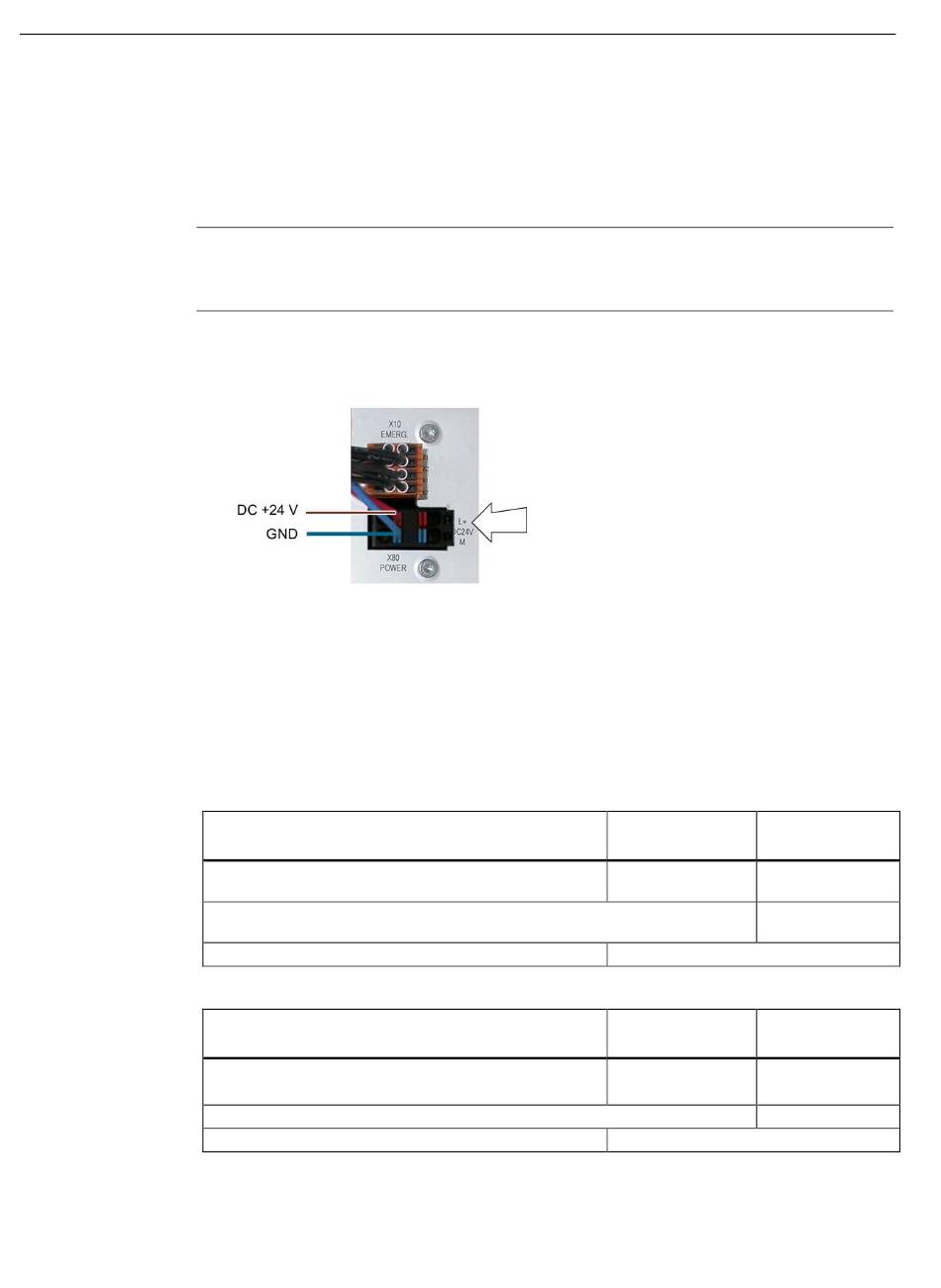

2. Connectez les câbles d'alimentation sur le connecteur d'alimentation. Respectez la polarité,
voir figure suivante.
Remarque
Connectez les câbles d'alimentation uniquement sur le connecteur d'alimentation
débranché.
3. Enfichez le connecteur d'alimentation comme représenté dans la prise "X80 POWER". La
figure suivante montre un exemple de module de communication Extension Unit Hardwired
ou Extension Unit PROFINET.
3.10.4 Raccordement des câbles de données
Condition
• L'Extension Unit est montée.
• Selon le type d'Extension Unit, les câbles de raccordement suivants ont été posés dans le
compartiment de connexion à travers le pied support ou le bras-support :
• Selon le type d'Extension Unit, les connecteurs suivants sont préparés :
40
Extension Unit Hardwired
Câbles pour les entrées/sorties TOR des éléments de
commande, section 0,14 ... 1,5 mm
Câbles de raccordement pour les éléments de commande de sécurité, section
Extension Unit Hardwired
Connecteur à 12 points pour interface X11 *
Connecteur à 16 points pour interface X12 *
Connecteur à 8 points pour interface X10 *
* Contenu dans le kit d'accessoires de l'Extension Unit correspondante
2
0,14 ... 1,5 mm
2
Instructions de service, 11/2020, A5E42270933-AF
Extension Unit Extension Unit
PROFINET PROFIsafe
Câble PROFINET
Extension Unit Extension Unit
PROFINET PROFIsafe
Connecteur PROFINET coudé
Extension Units
