Configuration de l'Extension Unit PROFINET et PROFIsafe

4.2 Vue d'ensemble

4.2 Vue d'ensemble
Les chapitres suivants décrivent la configuration des Extension Units et des éléments de
commande. Les figures dans les chapitres suivants correspondent à STEP 7 (TIA Portal) V16 et
peuvent différer légèrement de la représentation sur votre PC de configuration. La
configuration s'effectue de la même façon avec les autres versions de TIA Portal.

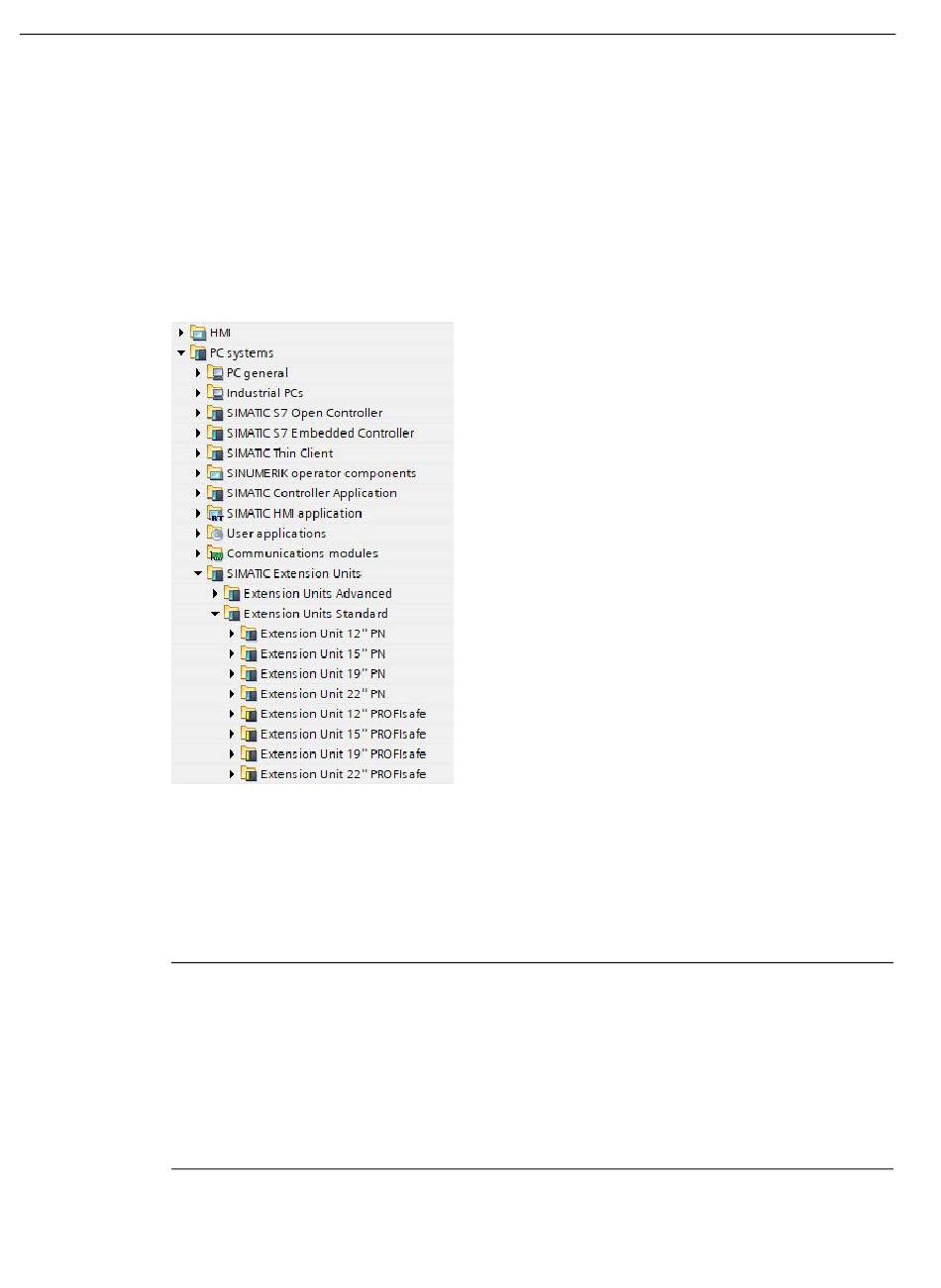

Si le logiciel requis est installé, vous trouverez les Extension Units correspondantes dans
l'arborescence du catalogue sous :
"Appareils & réseaux > Systèmes PC > SIMATIC Extension Units > Extension Units Standard" :
Si vous utilisez STEP 7 (TIA Portal) V14 ou V15 avec HSP, vous trouverez les Extension Units
dans l'arborescence du catalogue sous "Appareils & réseaux > Systèmes PC > System
Components for IP65 fully enclosed devices.".
Dans l'arborescence du catalogue, vous pouvez placer l'Extension Unit souhaitée dans
l'éditeur "Appareils & réseaux" et la mettre en réseau avec un automate, par exemple.
Remarque
Configurer des Extension Units 24"
Les Extension Units 24" n'apparaissent pas dans l'arborescence du catalogue mais disposent
du même nombre d'emplacements qu'une Extension Unit 22" ou une Extension Unit 12".
• Si vous utilisez une Extension Unit 24" PROFINET ou PROFIsafe, configurez alors l'Extension
Unit 22" correspondante.
• Si vous utilisez une Extension Unit 24" Portrait PROFINET ou PROFIsafe, configurez alors
l'Extension Unit 12" correspondante.
