Montage et raccordement de l'Extension Unit

3.8 Montage de l'Extension Unit

3.8 Montage de l'Extension Unit
Condition
• Un appareil SIMATIC PRO pour pied-support (extensible, bride en bas) ou pour bras-
support (extensible, tube rond).
• Montage sur pied support : l'adaptateur de base est installé sur le pied support.
• Montage sur bras-support : le couvercle inférieur du pupitre PRO est retiré.
Préparatifs

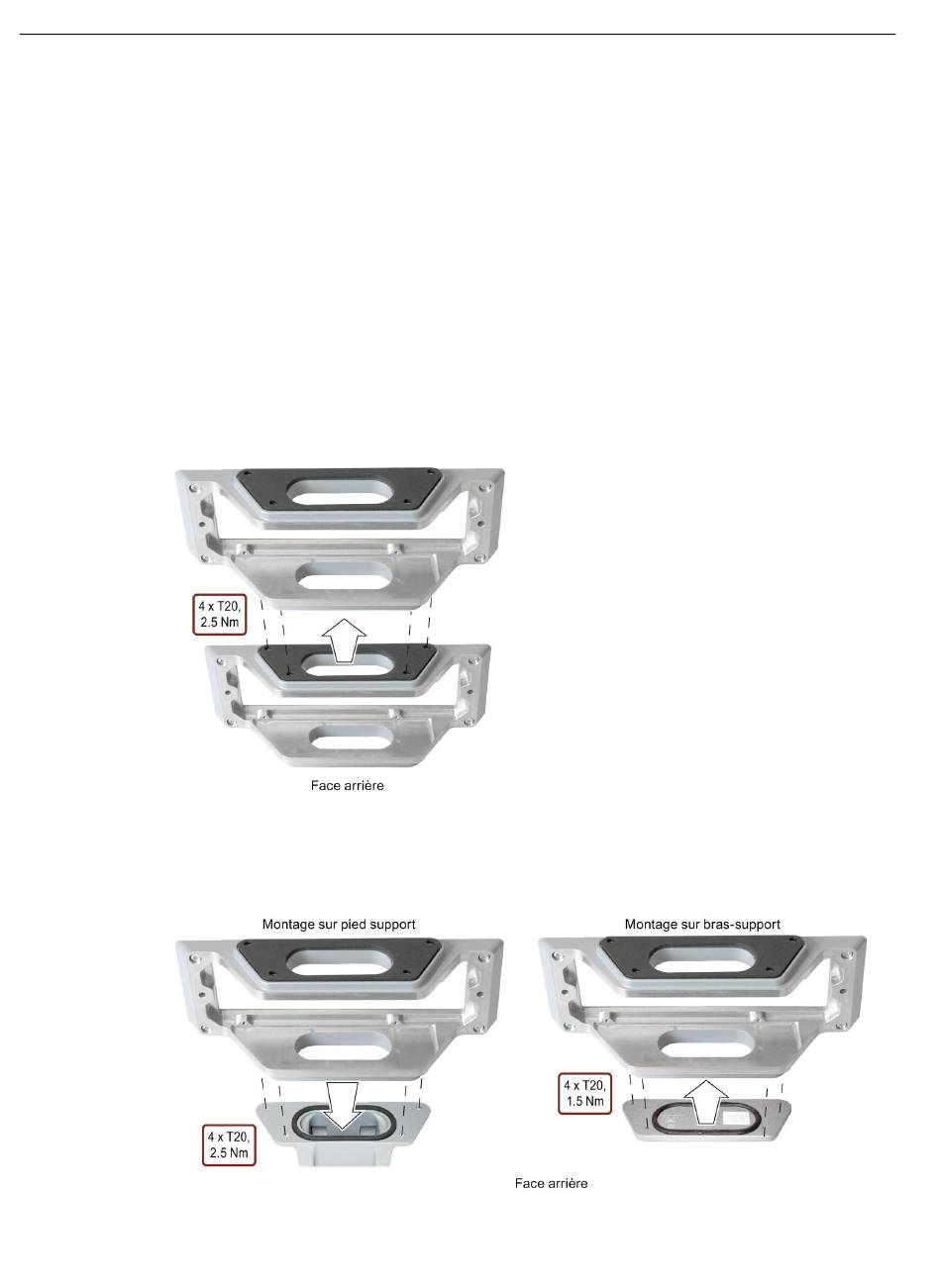

Montage de deux Extension Units : fixez le compartiment de connexion de l'Extension Unit
inférieure à l'aide de 4 vis T20 sur l'interface mécanique de l'Extension Unit supérieure avec
un couple de serrage de 2,5 Nm. Procédez ensuite au montage de l'Extension Unit
individuelle conformément aux descriptions suivantes.
Montage sur pied support : fixez le compartiment de connexion à l'aide de 4 vis T20 sur
l'interface mécanique du pied support avec un couple de serrage de 2,5 Nm.
Montage sur bras-support : Fixez le couvercle inférieur du pupitre PRO à l'aide de 4 vis T20 sur
la face inférieure du compartiment de connexion à un couple de serrage de 1,5 Nm.
