Configuration de l'Extension Unit PROFINET et PROFIsafe
4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé

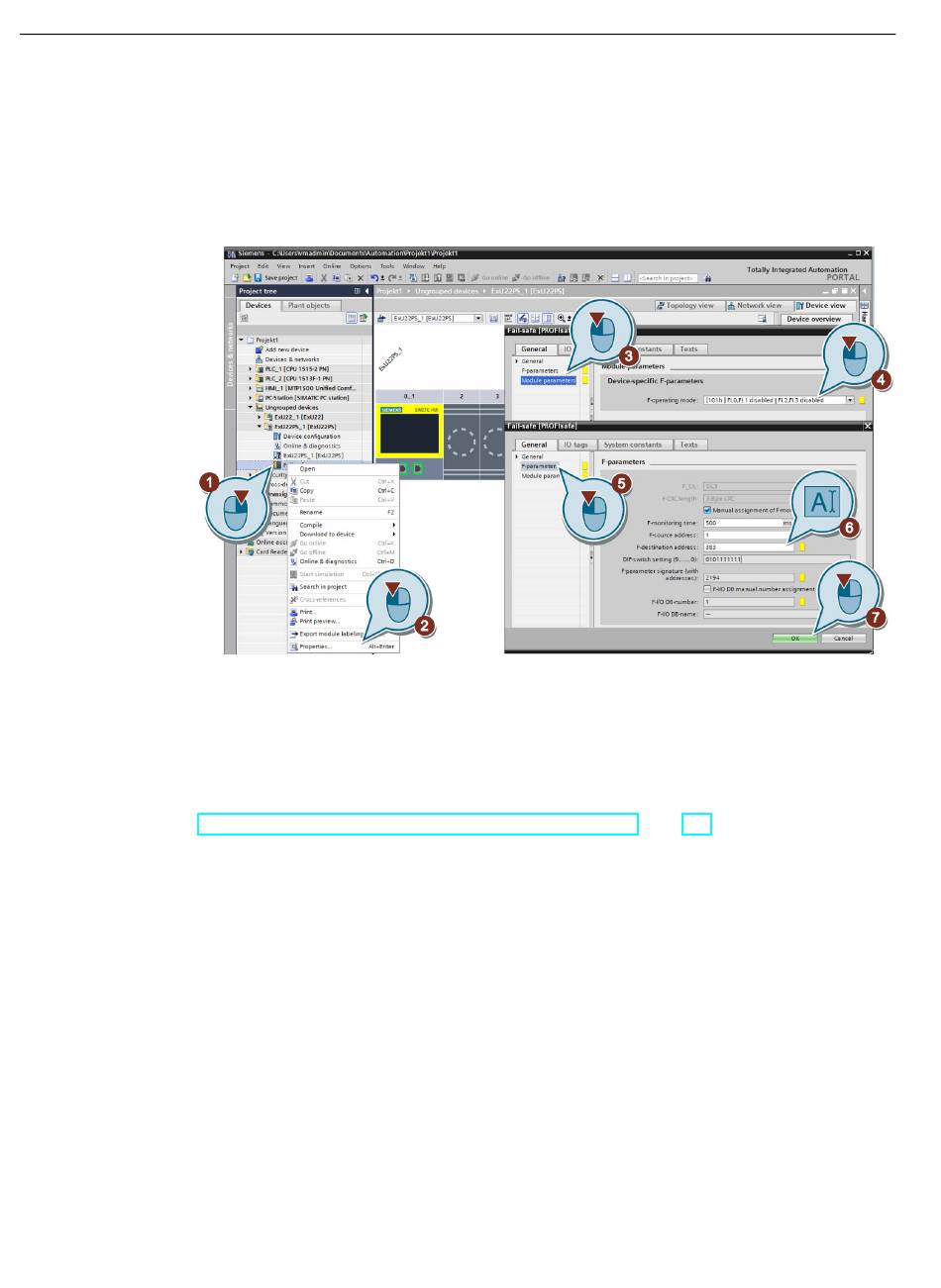

Marche à suivre
1. Sélectionnez l'entrée "Fail-safe" pour l'Extension Unit souhaitée.
2. Ouvrez les propriétés avec le bouton droit de la souris.
Autre solution : Double-cliquez sur le module sécurité de l'emplacement 0 de l'Extension
Unit PROFIsafe, situé à l'intérieur du cadre jaune.
3. Dans les propriétés Fail-safe, sélectionnez l'entrée "Paramètres du module".
4. Sélectionnez le mode de fonctionnement correspondant aux spécifications de votre
installation. Le réglage par défaut est "101h". Cela signifie que tous les éléments de
commande de sécurité sont passivés.
La première adresse d'entrée ("+0") contient les informations sur l'état des éléments de
commande de sécurité, voir chapitre
"Modes de fonctionnement de l'Extension Unit PROFIsafe (Page 71)".
5. Dans les propriétés Failsafe, sélectionnez l'entrée "Paramètres F".
6. Saisissez l'adresse PROFIsafe dans la zone de saisie "Adresse cible F". Dans l'exemple de la
figure précédente, la valeur saisie est "383".
7. Enregistrez les paramétrages avec le bouton "OK".
