Vue d'ensemble

1.1

Description du produit

L'Extension Unit permet de monter des éléments de commande supplémentaires sous un
pupitre SIMATIC PRO 16:9 pour pied-support (extensible, bride en bas) ou pour bras-support
(extensible, tube rond).

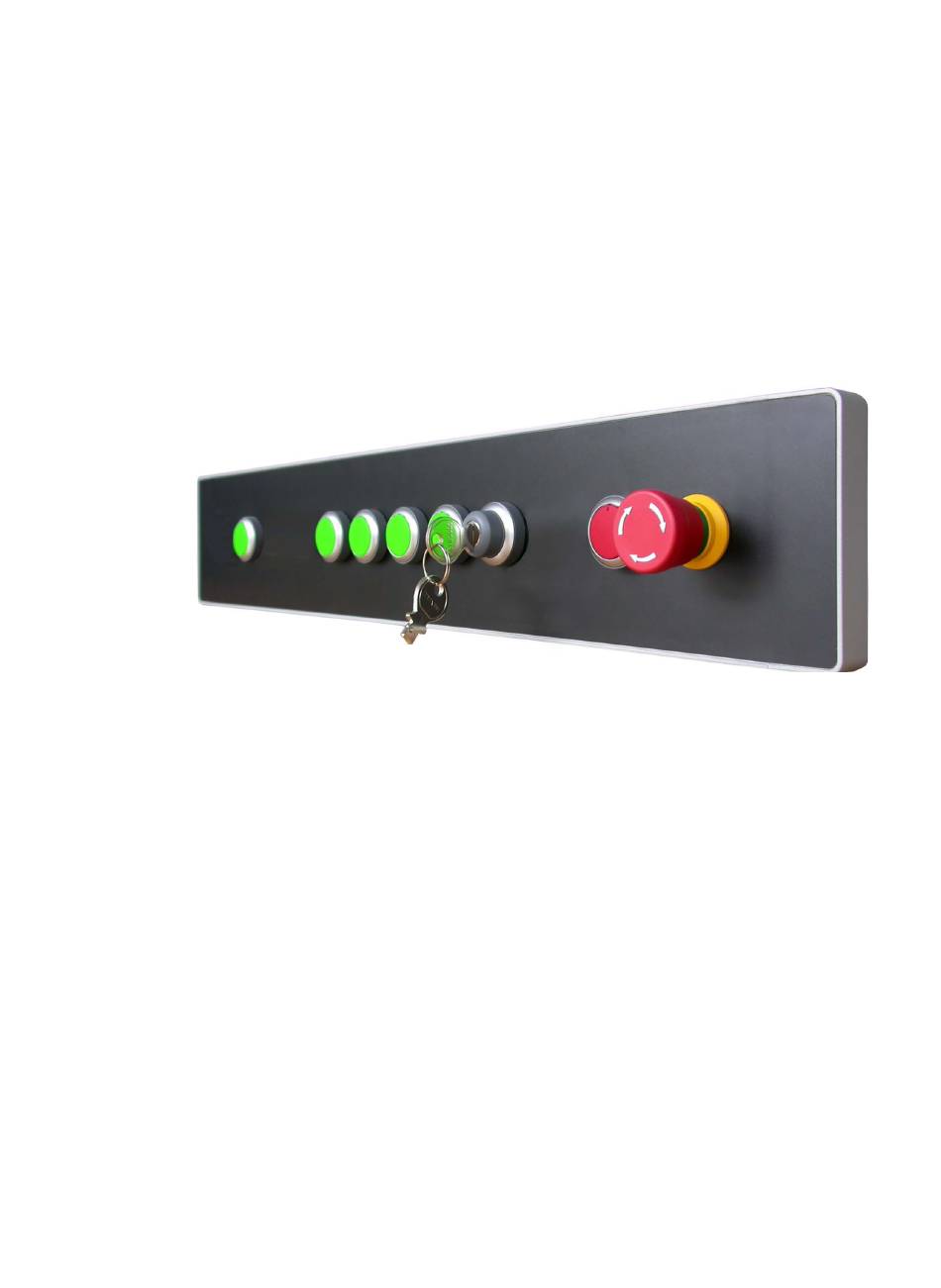

La figure suivante montre un exemple avec une unité d'extension 22" avec huit éléments de
commande, y compris un bouton d'arrêt d'urgence.
Particularités
L'Extension Units est particulièrement adaptée à l'environnement industriel :
• Possibilités de raccordement simples et flexibles
• Montage et raccordement simples d'éléments de commande
• Grande robustesse
Variantes de l'appareil
L'Extension Unit est fournie sans éléments de commande, les emplacements de montage
possibles sont conçus pour le montage d'éléments de commande. L'Extension Unit est
disponible en plusieurs variantes, qui se distinguent par la largeur et le nombre
d'emplacements de montage :
• Extension Unit 12" avec 6 emplacements
• Extension Unit 15" avec 8 emplacements
• Extension Unit 19" avec 10 emplacements
• Extension Unit 22" avec 12 emplacements
• Extension Unit 24" avec 12 emplacements
• Extension Unit 24" Portrait avec 6 emplacements
Les Extension Unit sont combinables avec chaque taille d'écran de l'appareil.
