Montage et raccordement de l'Extension Unit
3.4 Montage des éléments de commande

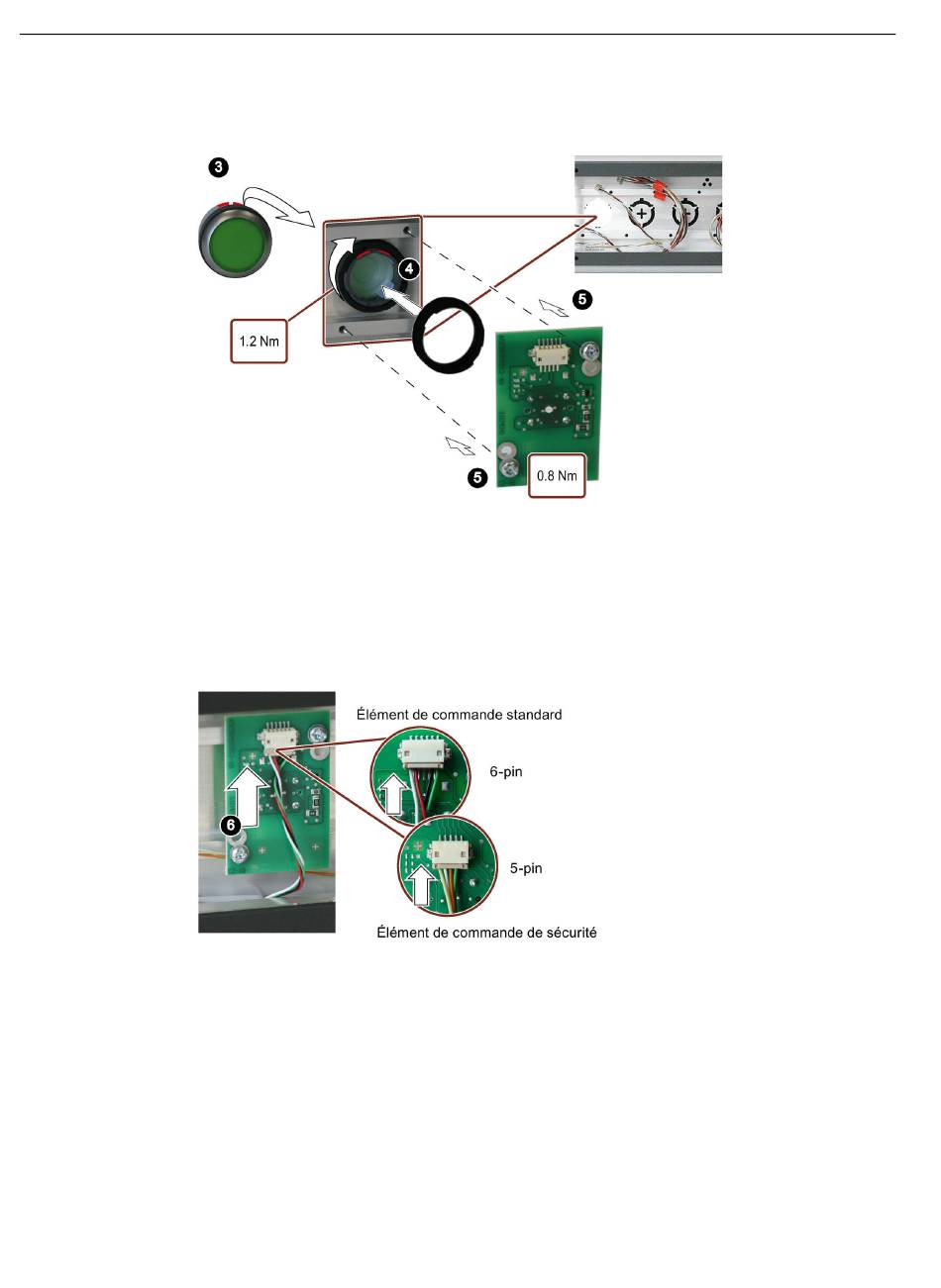

3. Insérez l'élément de commande sur la position de montage par l'avant dans l'Extension Unit,
l'ergot anti-rotation doit être orienté vers le haut.
4. Vissez l'élément de commande de l'intérieur avec l'anneau fileté fourni en appliquant un
couple de serrage de 1,2 Nm.
5. Insérez le module de raccordement de l'élément de commande dans l'Extension Unit de
sorte que le connecteur soit en haut. Vissez le module de raccordement au boîtier de
l'Extension Unit aux endroits indiqués, avec un couple de 0,8 Nm.
6. Reliez le connecteur du faisceau de câbles correspondant au connecteur du module de
raccordement :
Types de connecteur :
– Eléments de commande standard : connecteur à 6 points, blanc/rouge/noir/vert (de la
– Éléments de commande de sécurité : connecteur à 5 points, jaune/blanc, brun, vert (de
30
gauche vers la droite, vu de la face intérieure de l'Extension Unit).
la gauche vers la droite, vu de la face intérieure de l'Extension Unit).
Le raccordement de l'élément de commande de sécurité "à gauche" de la face avant de
l'Extension Unit, est identifiable à un autocollant de repérage bleu ; le raccordement de
l'élément de commande de sécurité "à droite" de la face avant de l'Extension Unit, est
identifiable à un autocollant de repérage rouge.
