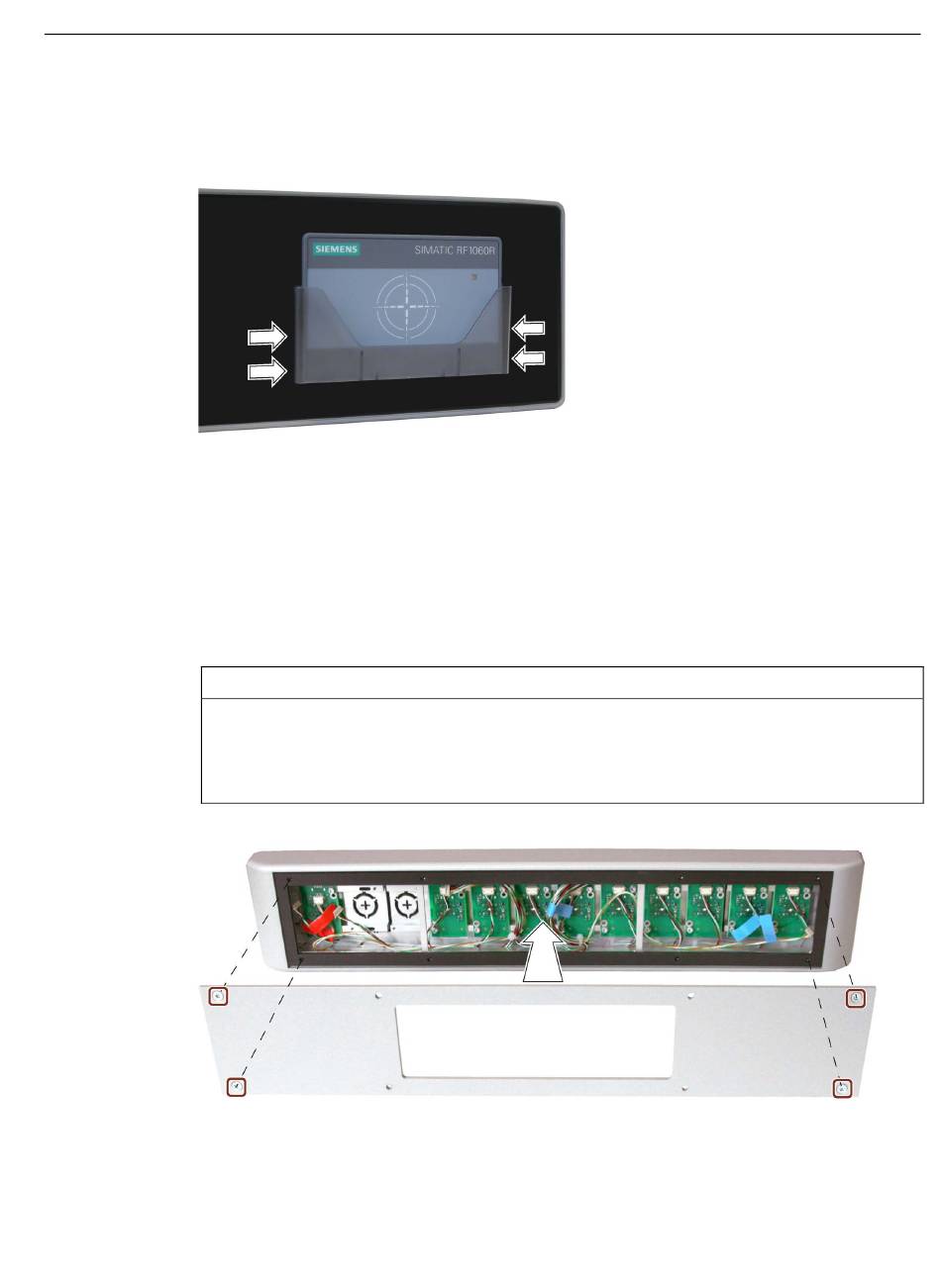

Pour monter le porte-carte pour RF1060R disponible en option, engagez les crochets
d'encliquetage de porte-carte à gauche et à droite dans les évidements correspondants sur le
lecteur.
3.7 Fermer le couvercle du panneau arrière
Marche à suivre
Une fois que tous les éléments de commande ont été installés, vissez le couvercle du
panneau arrière, comme représenté sur la figure suivante, sur le boîtier de l'Extension Unit.
IMPORTANT
Ne pas coincer les câbles, connecteurs X15 et X17 visibles par l'échancrure
Lors du vissage du couvercle de panneau arrière, veillez à ne pas coincer les câbles du
faisceau de câbles et assurez-vous que les connecteurs X15 et X17 sont bien visibles et donc
accessibles par l'échancrure du couvercle de panneau arrière.
Serrez les 4 vis marquées avec un couple de serrage de 1,5 Nm.
