Installation de l'appareil
2.5 Connexion de l'alimentation

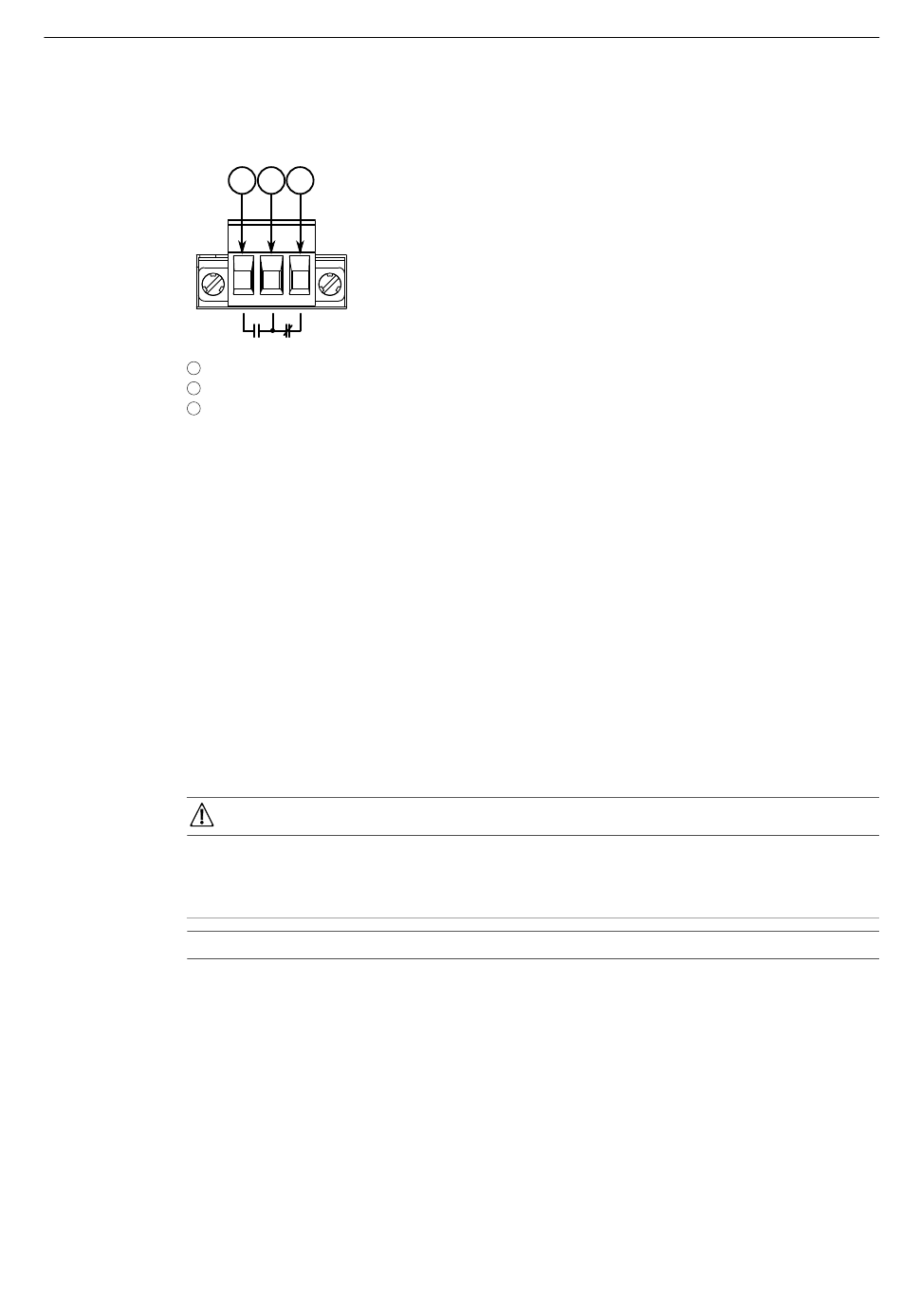

La figure ci-dessous montre comment connecter le relais correctement.
1
2
3
Figure 2.3
2.5
Connexion de l'alimentation
Le RUGGEDCOM RX1511 prend en charge un seul module d'alimentation CA haute
tension, CC haute tension ou CC basse tension.
Les modules d'alimentation peuvent être équipés soit d'un bornier à vis soit d'un bor-
nier de type européen (Euroblock). Le bornier à vis se fixe à l'aide de vis cruciformes
et de plaques de compression qui permettent des connexions avec fils nus ou cosses
à sertir. Utiliser des cosses circulaires de taille 6 pour des connexions sûres et fiables
même soumises à des chocs et vibrations sévères.
Pour plus d'informations sur l'installation ou le retrait d'un module d'alimentation,
voir
Risque d'électrocution – risques de blessures graves ou de mort
Assurez-vous que toutes les sources d'alimentation sont coupées avant de manipuler
les bornes des modules d'alimentation.
NOTA
•
•
•
•
12
1
2
3
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
"Installation/désinstallation de modules d'alimentation (Page
DANGER
Utilisez au minimum un câblage en cuivre de taille 16 lors de la connexion des
borniers.
La longueur maximale de câble entre le bornier et la source d'alimentation ne
doit pas dépasser 6 m (20 ft) pour les alimentations 24 V ou 18 m (60 ft) pour
les alimentations 48 V.
Un disjoncteur CA de valeur nominale appropriée doit être installé pour le maté-
riel 125/230 V CA.
Un disjoncteur CC de valeur nominale appropriée doit être installé pour le maté-
riel 125/250 V CC.
42)".
RUGGEDCOM RX1511
Manuel d'installation, 12/2019, C79000-G8977-1056-16
