Introduction
1.2 Description
1.2
Description
Le RUGGEDCOM RX1511 propose de nombreux ports, contrôles et LED de signalisa-
tion en face avant pour la connexion et la configuration de l'appareil ainsi que le dé-
pannage.
1
2
3
4
1
2
3
4
5
6
7

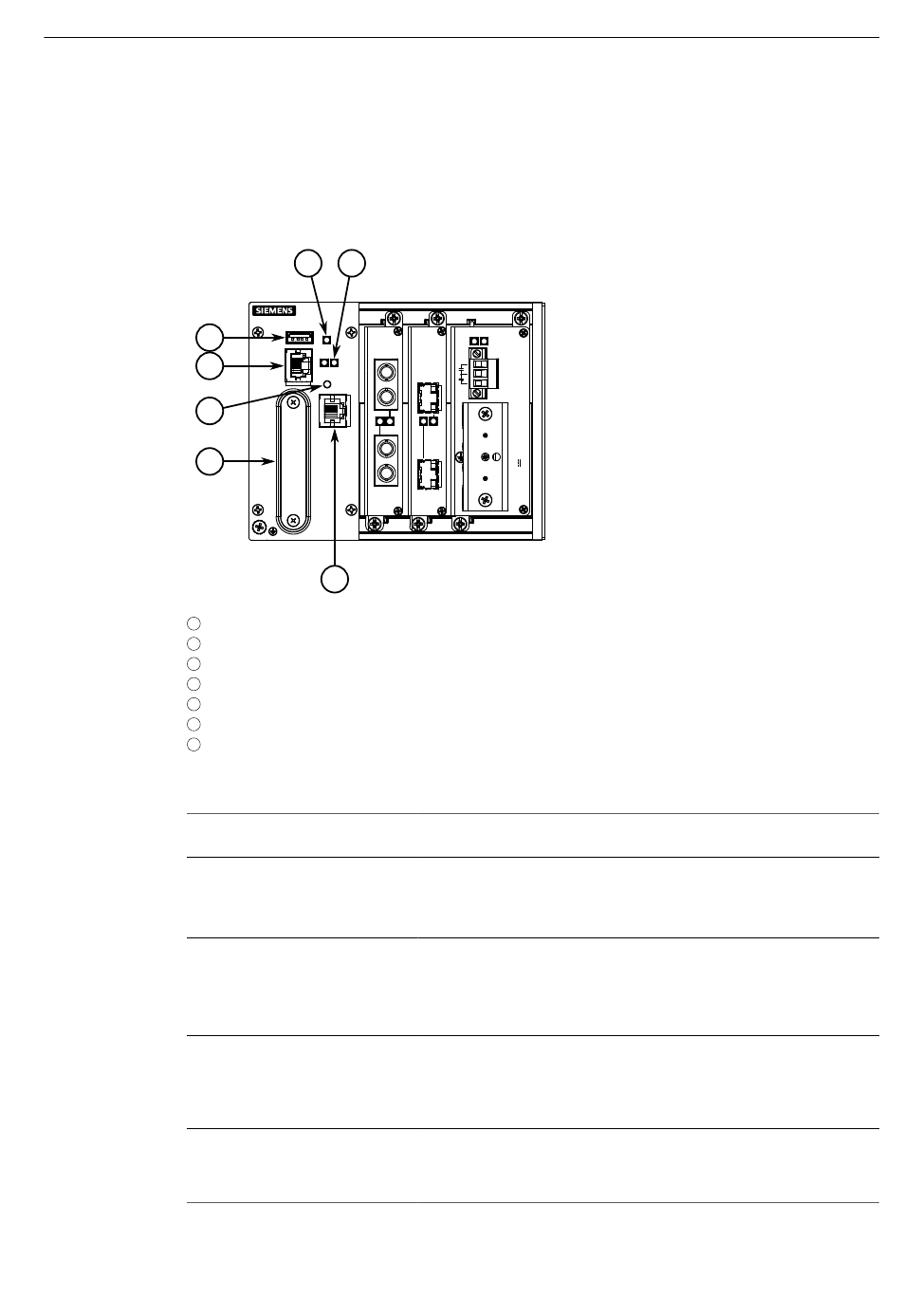

Figure 1.1
Port de gestion
Port console série RS-232
Port USB utilitaire
Bouton Test de lampe/Arrêt
d'alarme (LT/ACO)
LED d'état de l'alimentation
2
5
6
7
Port USB utilitaire
Port console série RS232 (RJ45)
Bouton Test de lampe/Arrêt d'alarme (LT/ACO)
Port de carte flash compacte
LED de signalisation d'alarme
LED d'état du port
Port de gestion
RUGGEDCOM RX1511
Ce port Ethernet 10/100Base-T sert à la gestion du système hors de
la bande de fréquence de la matrice de commutation.
Le port console série sert d'interface directe avec l'appareil et d'ac-
cès aux fonctions de gestion initiales. Pour toute information sur la
connexion à l'appareil via le port console série, voir
l'appareil (Page
21)".
Utilisez ce port USB pour mettre à niveau les fichiers de logiciel ou
d'installation de RUGGEDCOM RX1511 , comme les fichiers de confi-
guration et les fichiers de touches de fonction. Pour plus d'infor-
mations, voir le RUGGEDCOM RX1511 Manuel d'utilisation pour le
RUGGEDCOM RX1511.
Ce bouton présente deux fonctions :
•
Maintenez ce bouton enfoncé pour tester tous les voyants LED.
•
Appuyez ce bouton et relâchez-le pour acquitter une alarme ac-
tive.
Elles signalent l'état des modules d'alimentation.
•
Verte = Sous tension
•
Éteinte = hors tension
"Connexion à
RUGGEDCOM RX1511
Manuel d'installation, 12/2019, C79000-G8977-1056-16
