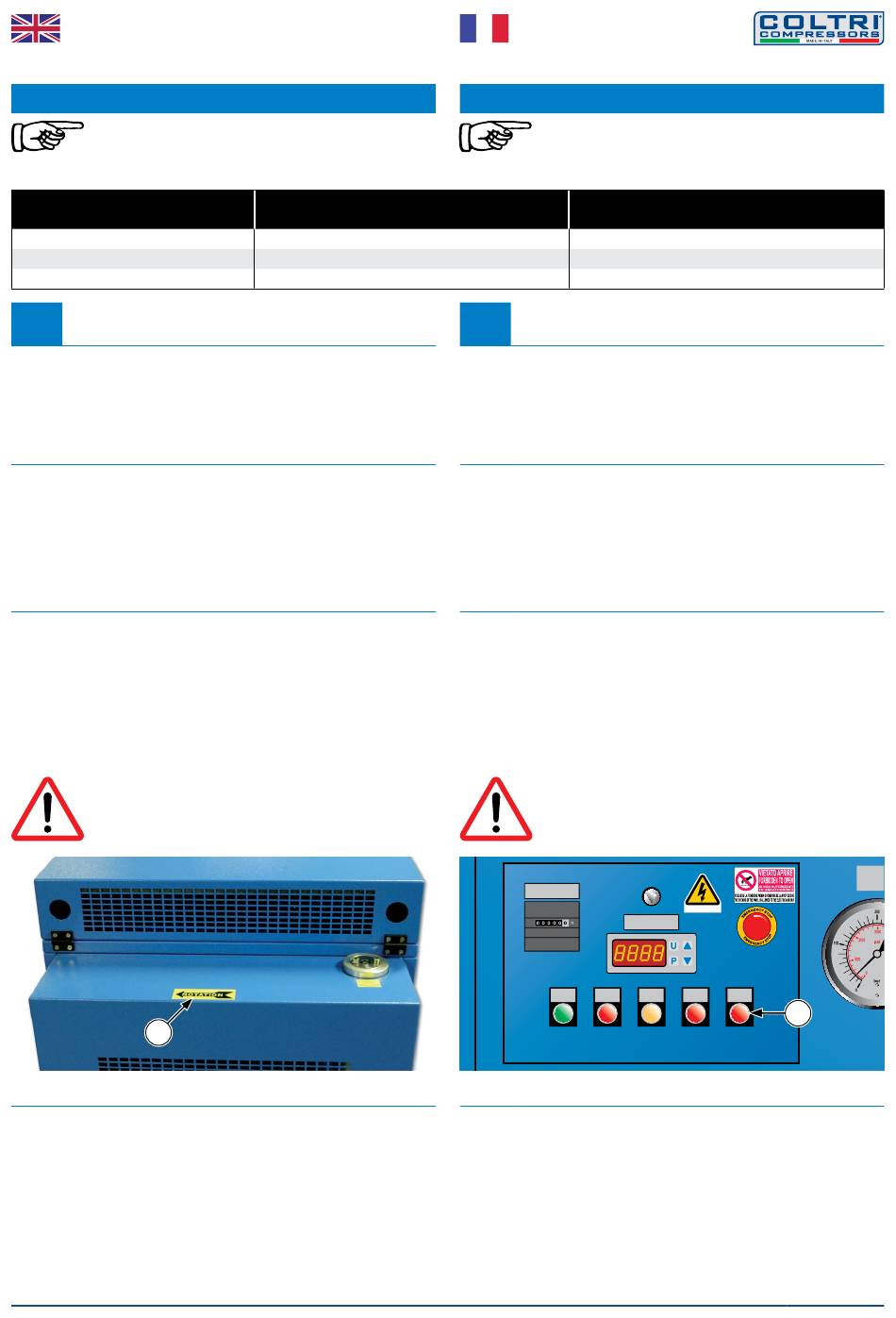

6 - USING THE COMPRESSOR
IMPORTANT: for optimal use of the compressor is
recommended to respect the times of continuous use, and
the shutdown time (for cooling) reported in the table.
Engine power (Kw)
Puissance moteur (Kw)
4
5,5
7.5
6.1
PRELIMINARY CHECKS BEFOR USING FOR THE
FIRST TIME
The operator must check that the compressor is supplied with:
- use and maintenance manual;
If the compressor is sold on the customer/user must provide the purchaser
with a complete, undamaged use and maintenance manual.
6.1.1
Inserting filtration cartridge
At the time of delivery the compressor has no filtration cartridge fitted: the
cartridge is supplied together with the compressor in a sealed vacuum-
packed bag found inside the packaging.
For instructions on how to insert the filtration cartridge see section "7.9
Purifier filter".
6.1.2
Checking for proper electrical connection
(for three-phase electric motors only)
Check for proper connection of electrical phases by checking that the
cooling fan rotates in the direction indicated on the label (a) on the fan
cover.
On Super Silent Evo models the warning light (b) comes on if direction of
rotation is incorrect.
If the direction of rotation is not as indicated by the arrow it will be
necessary to disconnect the electrical power supply and invert two of the
three phases on the main power lead.
DANGER: Before carrying out this task disconnect the
compressor from the mains power supply.
Do not invert or disconnect the ground (earth) wire (yellow/
green).
a
6.1.3
Refill hoses connection
At the time of delivery the compressor has no refill hoses fitted: the refill
hose is supplied together with the compressor inside the packaging.
For instructions on connection see section "7.11 Hose replacement".
MU-MCH1316S-0717
FRANÇAIS
Use (minutes)
Utiliser (minutes)
80
90
90
6.1
CONTRÔLES PRÉLIMINAIRES AVANT LA MISE EN
SERVICE
L'opérateur doit s'assurer que le compresseur est bien équipé des éléments
suivants :
- manuel d'utilisation et d'entretien ;
Dans le cas d'une revente du compresseur d'occasion, le client/utilisateur est
tenu de remettre à l'acheteur le manuel complet d'utilisation et d'entretien.
6.1.1
Insertion de la cartouche filtrante
Au moment de la livraison, le compresseur est fourni exempt de cartouche
filtrante. La cartouche en question est livrée avec le compresseur dans un
sachet hermétiquement fermé et sous vide, situé à l'intérieur de l'emballage.
Pour insérer la cartouche filtrante, consulter le paragraphe "7.9 Filtre
purificateur".
6.1.2
Contrôle de la connexion des phases électriques
(uniquement pour des moteurs électriques triphasés)
Pour vérifier que les phases électriques sont correctement connectées,
il faut s'assurer que le sens de rotation du ventilateur de refroidissement
correspond au sens indiqué par l'autocollant (a) appliqué sur le carter de
protection du ventilateur en question.
Pour les modèles Super Silent Evo, le voyant (b) s'allume lorsque le sens de
rotation est incorrect.
Si le sens de rotation du ventilateur ne correspond pas au sens indiqué
par la flèche, il faut couper la tension électrique et inverser deux des trois
phases sur l'alimentation principale.
MCH 16/ETS SUPER SILENT EVO
6.1.3
Connexion des tuyaux de recharge
Au moment de la livraison, le compresseur est fourni exempt de tuyaux de
recharge qui sont livrée avec le compresseur à l'intérieur de l'emballage.
Pour les opérations de connexion, consulter le paragraphe "7.11
Remplacement des tuyaux de recharge".
MCH-13-16-18 SILENT
6 - UTILISATION DU COMPRESSEUR
IMPORTANT: pour une utilisation optimale du compresseur
est recommandé de respecter les temps d'utilisation
continue, et le temps d'arrêt (pour le refroidissement) a
indiqué dans le tableau.
Cooling (minutes)
Refroidissement (minutes)
DANGER : Débrancher le compresseur de l'alimentation
secteur avant d'effectuer cette opération.
Ne pas inverser ni déconnecter le fil de mise à la terre (jaune/
vert).
HOURMETER
230 Volt
HOURMETER
ON
OFF
TEST
LOW
PURGE
LEVEL OIL
SCARICO CONDENSA
CONDENSATE DISCHARGE
20
25
25
PRESSOSTATO
PRESSURE
SWITCH
WRONG
ROTATION
b
33 - 56
