Correction de la qualité de
coupe
Si une lame coupe plus bas que l'autre, procédez comme
suit.
Remarque: La pression de gonflage des pneus est
primordiale pour ces procédures. Vérifiez que tous les
pneus sont gonflés à la pression voulue.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Avant de quitter la position de conduite, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
de toutes les pièces mobiles. Débranchez la ou les
bougies.
3. Gonflez les pneus arrière à la pression spécifiée.
4. Assurez-vous que ni les lames ni les axes ne sont
faussés (voir Détection des lames faussées).
5. Réglez la hauteur de coupe à 101,6 mm (4") (voir
Réglage de la hauteur de coupe).
6. Suivez les procédures des rubriques Installation
du bâti, Contrôle de l'inclinaison avant/arrière et
Contrôle de l'horizontalité transversale.
Installation du bâti
Contrôle de l'alignement entre le bâti
porteur et le plancher moteur
Remarque: Un mauvais alignement peut causer une
usure excessive de la courroie d'entraînement de PDF.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Avant de quitter la position de conduite, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
de toutes les pièces mobiles.
3. Placez une longue planche, ou autre objet similaire
parfaitement droit en haut du plancher moteur,
comme illustré à la Figure 61.
4. Au niveau du tube transversal du bâti porteur,
mesurez la hauteur au point A (Figure 61). Elle doit
être égale à 33 mm (1-5/16") ± 6 mm (1/4").
5. Si la hauteur au point A n'est pas correcte, un réglage
s'impose.
6. Desserrez les boulons de montage du bâti porteur de
chaque côté de la machine (Figure 61).
7. Alignez le bâti porteur et le plancher moteur à
la même hauteur qu'au point A, c.-à-d. 33 mm
(1-5/16") ± 6 mm (1/4") (Figure 61).
8. Serrez les boulons de montage du bâti porteur de
chaque côté de la machine.
1. Bâti porteur
2. Haut du plancher moteur
3. Boulons de montage du
bâti porteur
Contrôle de la hauteur du plancher
moteur
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Avant de quitter la position de conduite, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
de toutes les pièces mobiles.
3. Gonflez les pneus arrière à la pression spécifiée (voir
Entretien du système d'entraînement (page 32)).
4. Mesurez la hauteur du plancher moteur au point A
(Figure 62).
43

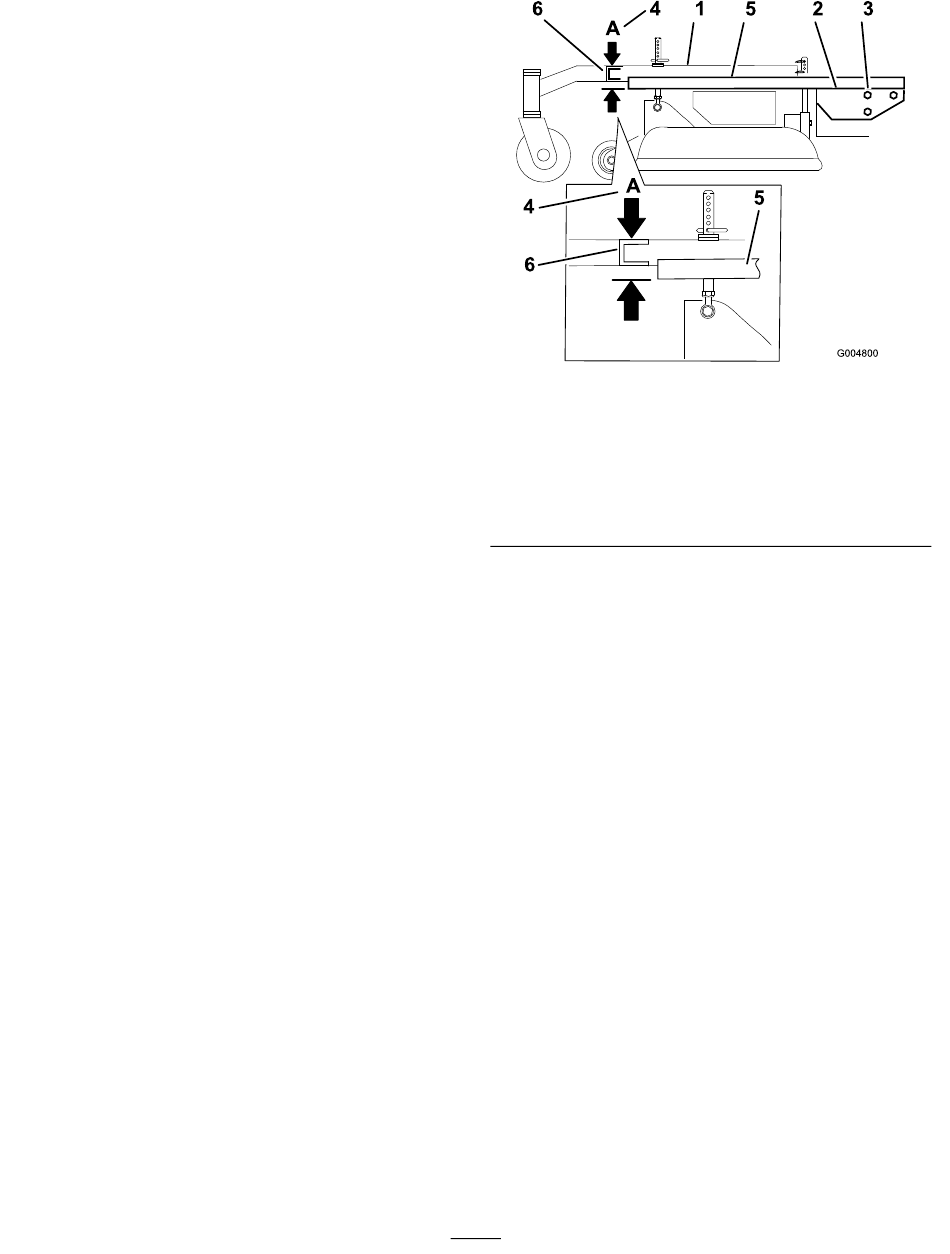

Figure 61
4. Point A, 33 mm (1-5/16")
±6 mm (1/4")
5. Bord droit
6. Tube transversal du bâti
porteur
