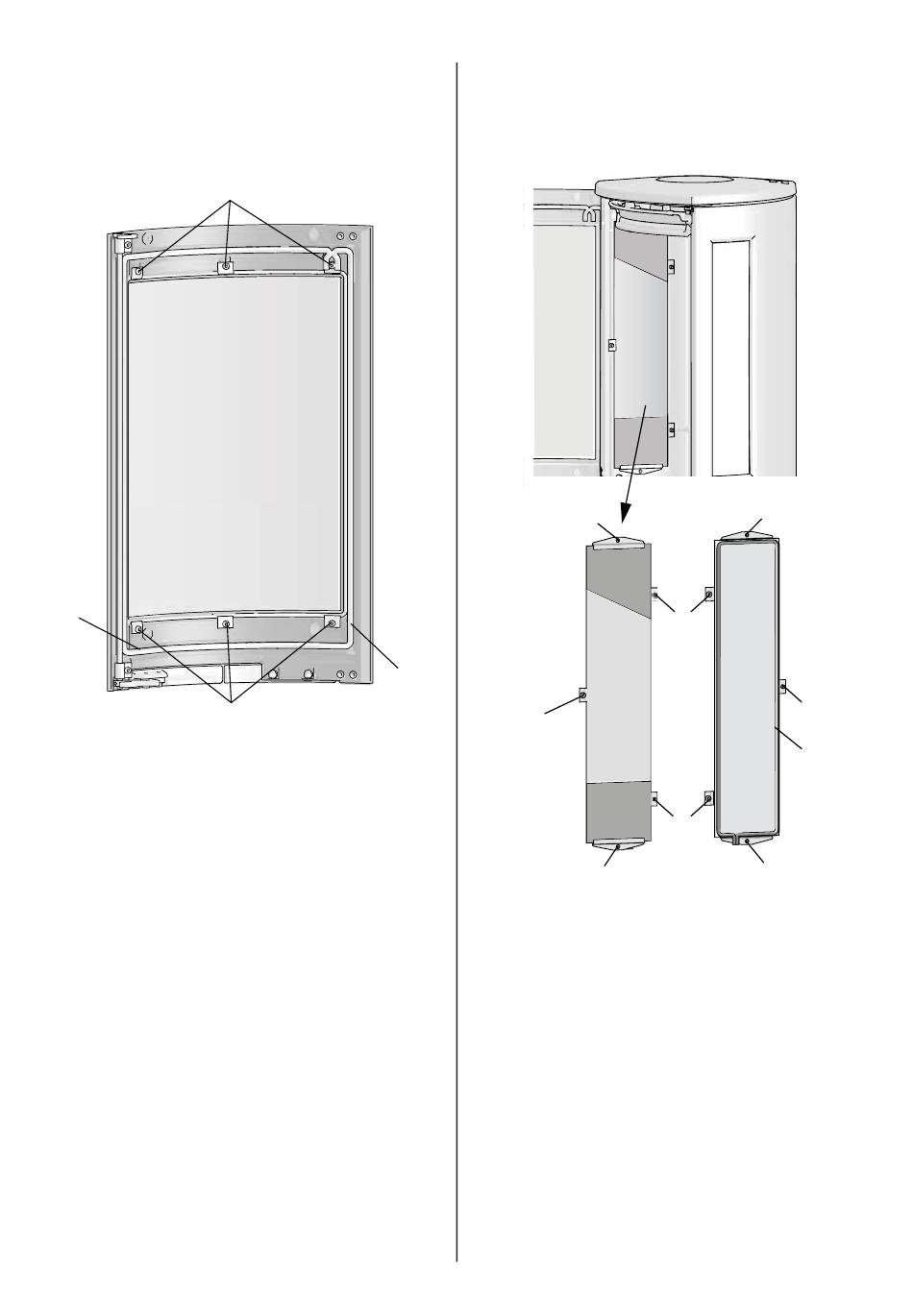

7.3 Sostituzione del vetro e delle
guarnizioni della porta
Fig. 35
L
5. Per sostituire il vetro della porta, svitare prima le 3 viti
inferiori (I). Poi svitare le 3 viti superiori (J). Rimuovere il
vetro.
6. Rimuovere le guarnizioni danneggiate (all'interno (L) e/o
all'esterno (K). Pulire la scanalatura della guarnizione,
applicare nuova colla e premere in posizione le nuove
guarnizioni.
J
I
7.4 Sostituzione del vetro e della
guarnizione laterale
Fig. 36
K
B
1. Sollevare la piastra del parafi amma, ruotare la chiave (fi g.
30 B) di 90° nella piastra del parafi amma (fi g. 30 A) e poi
rimuoverla. Sollevare il bordo posteriore della piastra del
parafi amma ed estrarla inclinandola.
2. I defl ettori di aspirazione inferiore e superiore sono situati
sopra la piastra del parafi amma. Rimuovere il defl ettore
di aspirazione inferiore (fi g. 31 E) sollevandolo dal bordo
posteriore e inclinandolo per estrarlo. Sollevare il defl ettore
superiore (fi g. 31 F) dalle scanalature e rimuoverlo dalla
camera di combustione.
3. Rimuovere la grata del fuoco (fi g. 32 G).
4. Sollevare il fondo interno (fi g. 34 H) ed estrarlo inclinandolo.
5. Rimuovere le viti superiori e inferiori (A) e le fascette (B) che
fi ssano il vetro laterale.
6. Sollevare e rimuovere con cautela il vetro.
7. Rimuovere il vetro e sostituire la guarnizione, se necessario (C).
Per reinserire i componenti estratti, seguire la stessa
procedura in ordine inverso.
SVIZZERA
A
B
B
A
Vetro laterale Vetro laterale
interno esterno
A
B
C
A
