Auslassleitbleche ersetzen

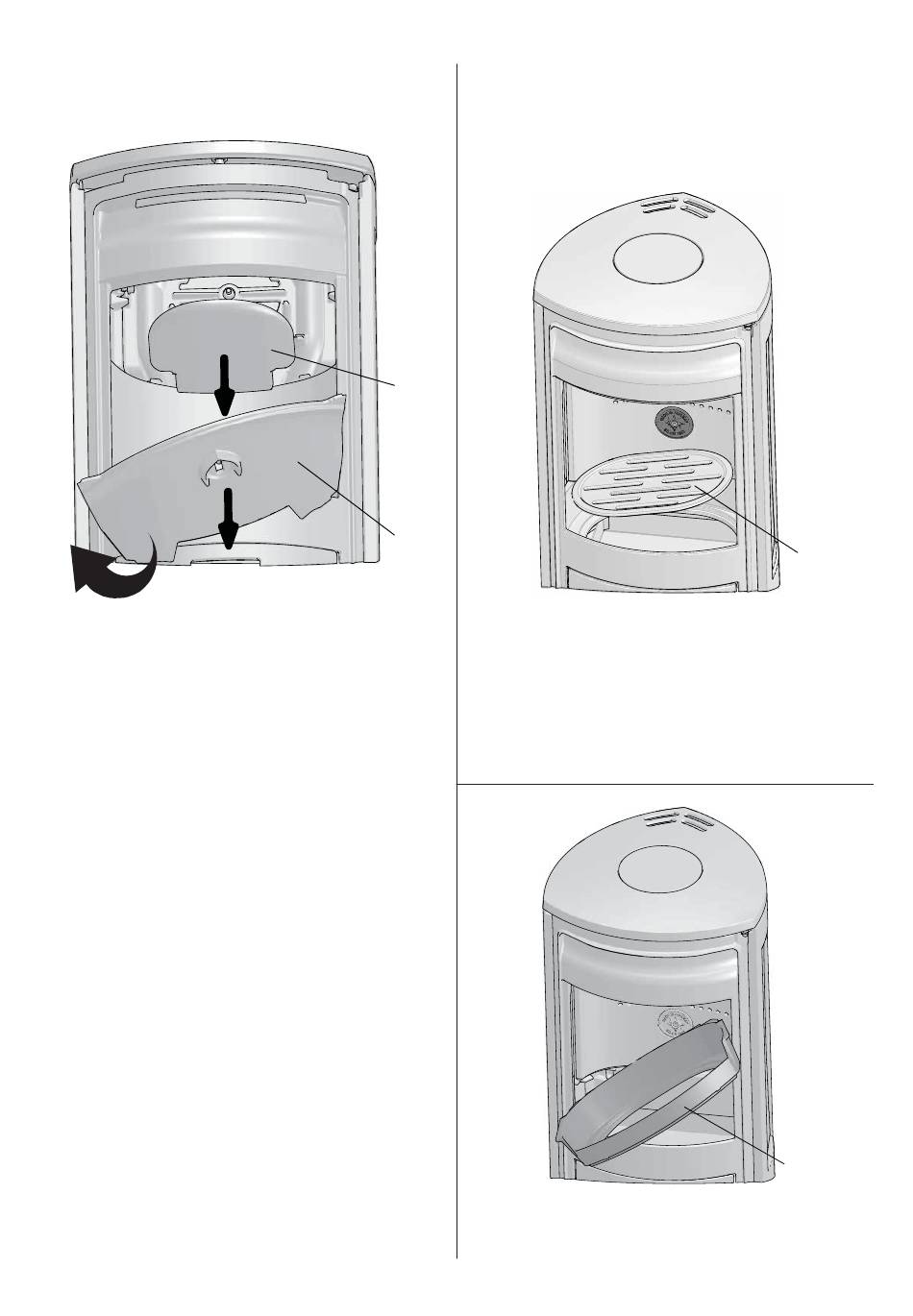

Abb. 32
3. Die unteren und oberen Auslassleitbleche befi nden sich
über dem Leitblech. Entfernen Sie das untere Leitblech
(E), indem Sie es am rückseitigen Rand anheben und
herauskippen.
4. Heben Sie das obere Leitblech (F) aus den Nuten und
entfernen Sie es aus der Brennkammer.
Gehen Sie bei der erneuten Montage in umgekehrter
Reihenfolge vor.
DEUTSCHLAND/SCHWEIZ
7.2 Brennerplatte/inneren Boden und
Feuerrost austauschen
(Behandeln Sie die Skamol-Platte vorsichtig, um eine
Beschädigung zu vermeiden, wenn Sie Werkzeuge verwenden.)
Abb. 33
F
E
1. Heben Sie das Leitblech hoch und drehen Sie den Schlüssel
(Abb. 30 B) um 90° im Leitblech (Abb. 30 A). Entfernen Sie
danach den Schlüssel. Heben Sie den hinteren Rand des
Leitblechs (G) an und kippen Sie es heraus.
2. Entfernen Sie die Brennerplatte (Abb. 31 C) , indem Sie die
Schrauben (Abb. 31 D) in der Mitte der Befestigungsplatte
lösen. Heben Sie die Brennerplatte an und kippen Sie sie
heraus.
3. Entfernen Sie den Feuerrost (G).
Abb. 34
4. Heben Sie den inneren Boden (H) an und kippen Sie ihn heraus.
Gehen Sie bei der erneuten Montage in umgekehrter
Reihenfolge vor
G
H
