DEUTSCHLAND/SCHWEIZ
Jøtul F 373 – Außenluftanschluss durch
den Boden

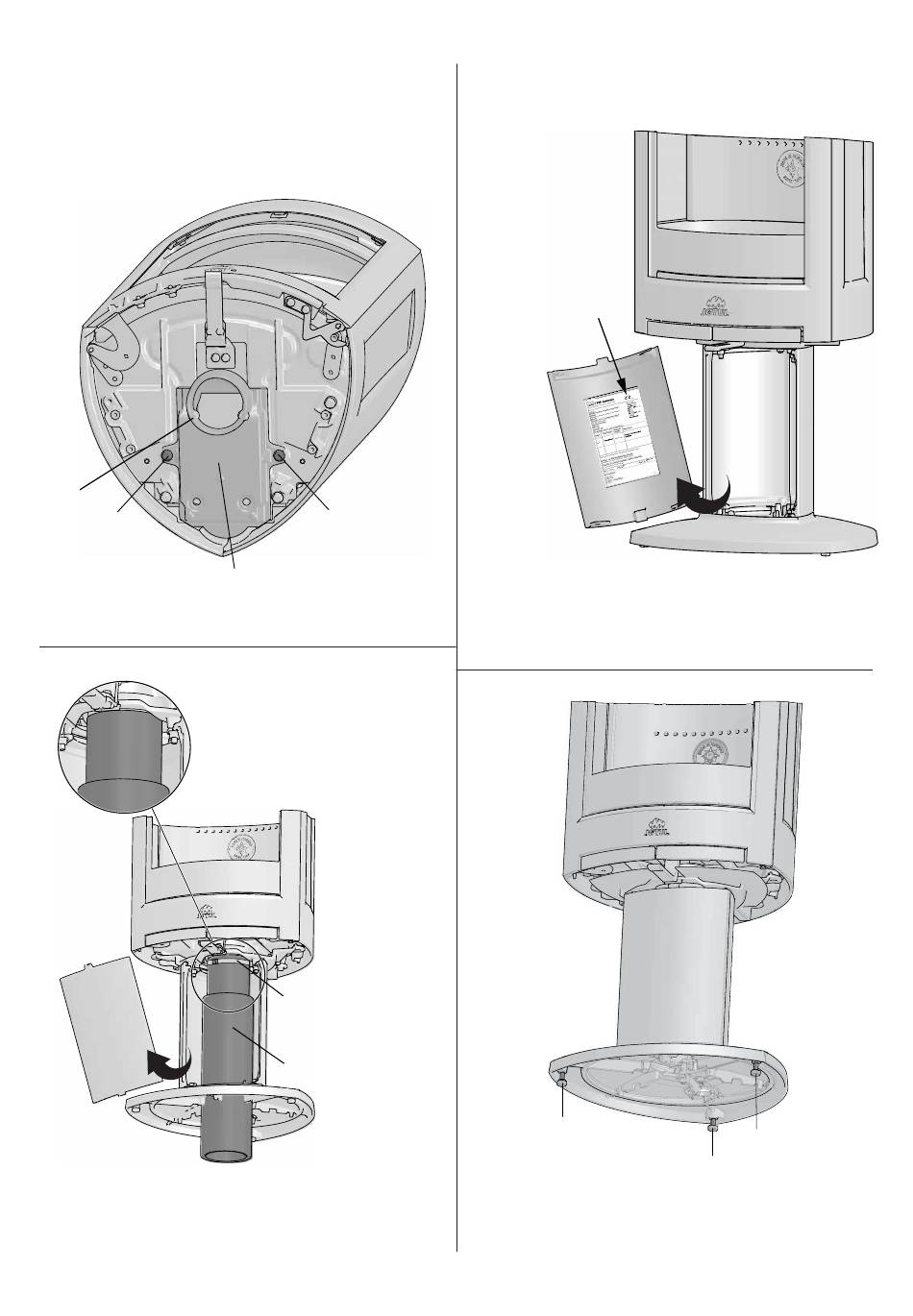

Soll Jøtul F 373 Advance mit einem Außenluftanschluss durch
den Boden installiert werden, muss der Außenlufteinlass (A)
zunächst gedreht werden.
Abb. 15
B
C
1. Lösen Sie die Schrauben (C). Drehen Sie den Außenlufteinlass
so, dass sich die Öffnung in der Mitte befi ndet.
Abb. 16
Verwenden Sie bei der Installation
eines Drehsets (Zusatzausstattung
keine Schlauchklemme
2. Der Außenluftsatz wird am Außenlufteinlass auf der
Unterseite der Brennkammer befestigt. Hinweis: Soll eine
Drehplatte installiert werden, ist diese zu befestigen, bevor
der Kaminofen in die aufrechte Position angehoben wird.
Siehe Montageanweisungen im Drehset.
34
C
A
Schlauchklemme
Außenluftanschluss
4.6 Position des Zulassungsetiketts
Abb. 17
Zulassungsetikett
1. Entfernen Sie die vordere Abdeckung am Sockel.
2. Bringen Sie die das Zulassungsetikett (A), das sich im
Inneren des Aschenkastens befi ndet, an der Innenseite
der vorderen Abdeckung an. (Dieses Etikett ist wichtig für
die Produktzulassung.)
Abb. 18
A
Richten Sie das Produkt mithilfe der 3 Einstellschrauben (A) aus.
Hinweis: Bei Verwendung einer Fußbodenglasplatte aus Glas
sollte das Produkt mithilfe der 3 Einstellschrauben etwa 8-10
mm vom Boden abgehoben werden.
A
A
