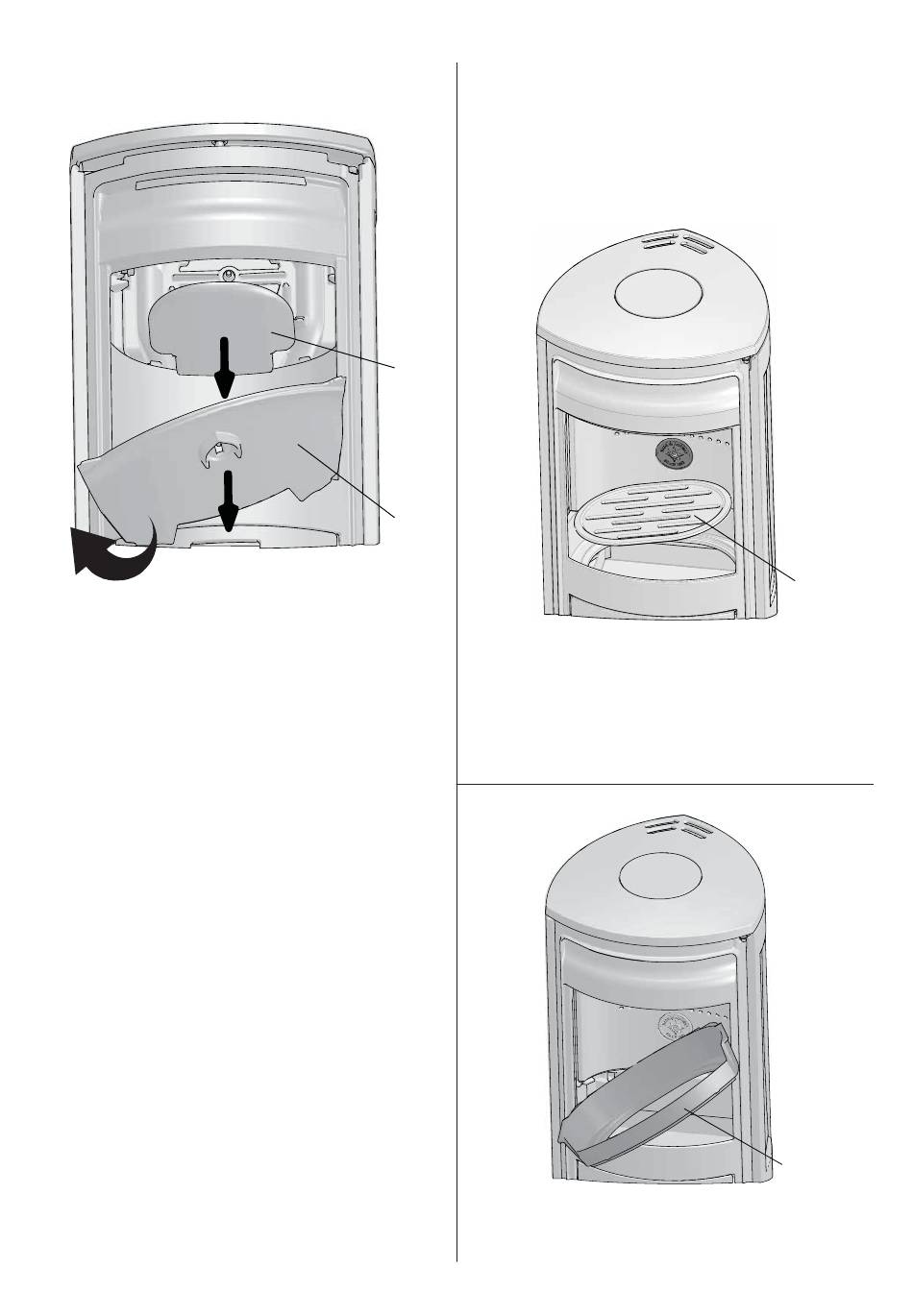

Sostituzione dei defl ettori di aspirazione
Fig. 32
3. I defl ettori di aspirazione inferiore e superiore sono
situati sopra la piastra del parafi amma. Rimuovere il
defl ettore inferiore (E) sollevandolo dal bordo posteriore e
inclinandolo per estrarlo.
4. Sollevare il defl ettore superiore (F) dalle scanalature e
rimuoverlo dalla camera di combustione.
Per reinserire i componenti estratti, seguire la stessa
procedura in ordine inverso.
84
7.2 Sostituzione della piastra
refrattaria/del fondo interno e della
grata del fuoco
(In caso di utilizzo di utensili, è importante maneggiare con
cura il pannello Skamol per evitare danni).
Fig. 33
F
E
1. Sollevare la piastra del parafi amma, ruotare la chiave (fi g.
30 B) di 90° nella piastra del parafi amma (fi g. 30 A) e poi
rimuoverla. Sollevare il bordo posteriore della piastra del
parafi amma (G) ed estrarla inclinandola.
2. Rimuovere la piastra refrattaria (fi g. 31 C) svitando la vite
(fi g. 31 D) al centro della piastra di fi ssaggio. Sollevare la
piastra refrattaria ed estrarla inclinandola.
3. Rimuovere la grata del fuoco (G).
Fig. 34
4. Sollevare il fondo interno (H) ed estrarlo inclinandolo.
Per reinserire i componenti estratti, seguire la stessa
procedura in ordine inverso.
G
H
