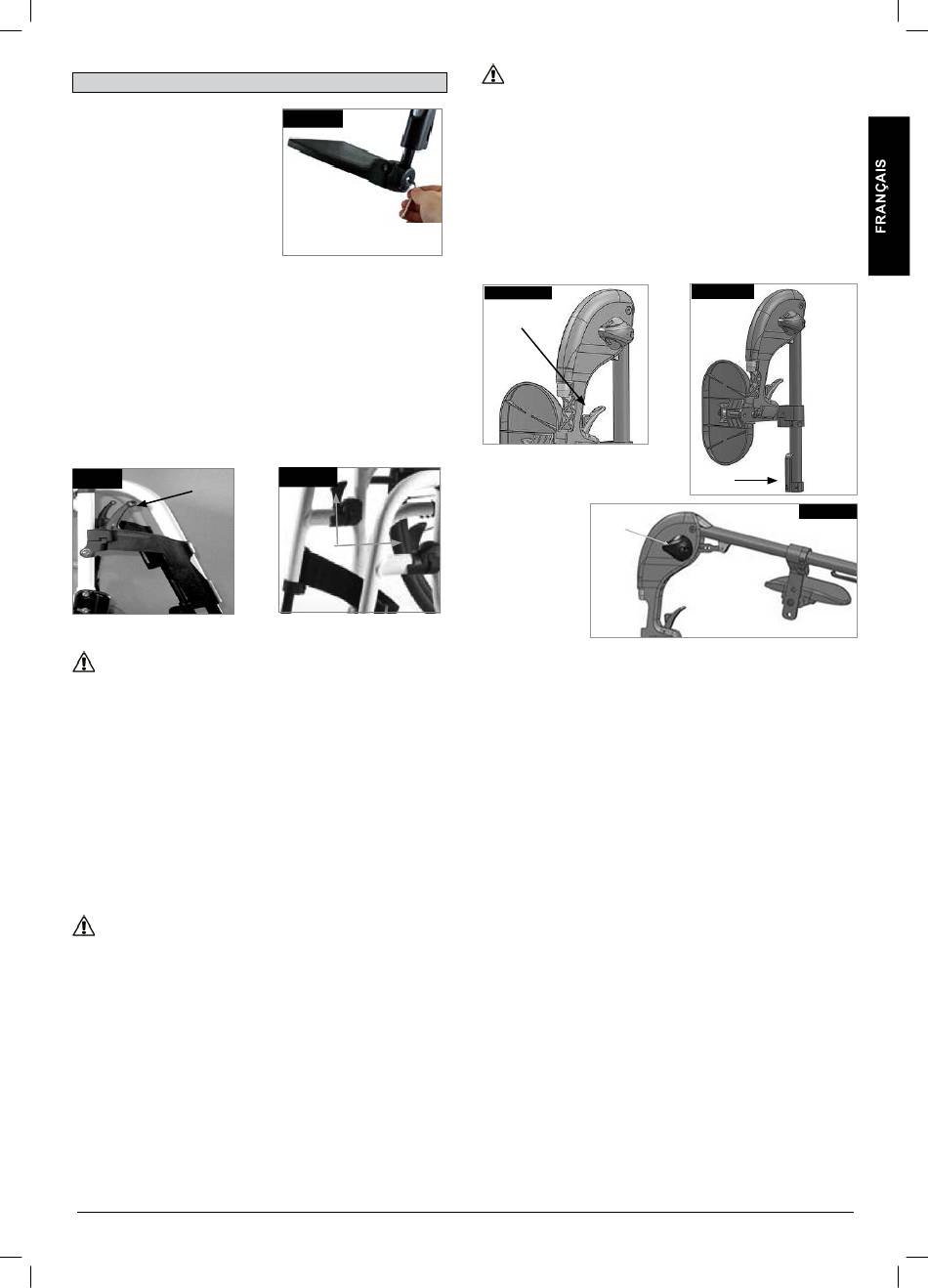

Quickie Life R Notice D'utilisation page 33

palette
plaque de repose-pieds à
inclinaison variable
Vous pouvez modifier l'angle
d'inclinaison de la plaque par
rapport au sol. Dévissez la vis,
sortez-la, réglez la plaque à l'angle
désiré, puis réinsérez la vis. Après
avoir procédé au réglage désiré,
revissez la vis. Après avoir procédé
à vos réglages, vérifiez toujours
d'avoir bien revissé toutes les vis
(voir la section sur la force de torsion).
Veillez à toujours conserver l'écart minimum de 2,5 cm avec le
sol (Fig. 6.12).
potence et verrou
Le repose-pied est rabattable sous le siège ou vers l'extérieur.
Lors du montage du repose-pieds, les palettes doivent être
orientées vers l'intérieur ou l'extérieur. Faites-le ensuite pivoter
vers l'intérieur jusqu'à ce qu'il s'enclenche. Pour retirer le
repose-pieds, tirez sur le levier (1), faites pivoter la potence vers
l'intérieur ou l'extérieur, puis retirez le repose-pied en soulevant.
Assurez-vous que le repose-pied est bien enclenché (Fig. 6.13 -
6.13.1).
Fig. 6.13
1
AvERTISSEMENT !
• Ne jamais soulever ou porter le fauteuil en l'attrapant par le
repose-pieds.
• Pour monter et descendre du fauteuil, ne prenez pas appui
sur les palettes. Il convient au contraire de les rabattre et de
les pivoter vers l'extérieur le plus possible.
Repose-jambes (en option)
(Fig. 6.14 - 6.16)
Pour retirer le repose-jambes, tirez sur le levier (1), faites pivoter
la palette vers l'extérieur, puis soulevez et retirez le repose-
jambe.
Réglage de la hauteur :
La longueur de la jambe inférieure peut se régler en desserrant
la vis (2). Réglez à la hauteur désirée, puis resserrez la vis.
ATTENTION !
La distance entre la palette et le sol doit être d'au moins 40 mm.
Réglage de l'inclinaison :
Enfoncez d'une main le levier (3) vers le bas tandis que vous
soutenez le repose-jambes avec l'autre main. Une fois l'angle
d'inclinaison souhaité obtenu, relâchez le levier. Le repose-
jambes s'enclenche alors dans l'une des positions prédéfinies.
Life R Rev.1.0
Fig. 6.12
Fig. 6.13.1
1
AvERTISSEMENT !
• Pendant que vous relevez ou abaissez les repose-pieds,
veillez à ne pas vous prendre les doigts dans le mécanisme
de réglage situé entre le châssis et les pièces mobiles du
repose-pieds.
• Ne jamais soulever ou porter le fauteuil en l'attrapant par
les repose-pieds.
• Ne vous pincez pas les doigts !
• Ne mettez pas vos doigts dans le mécanisme de réglage,
entre les pièces amovibles des repose-pieds lorsque vous
levez ou abaissez ce dernier.
FIG. 6.14
1
3
FIG. 6.15
2
FIG. 6.16
33
