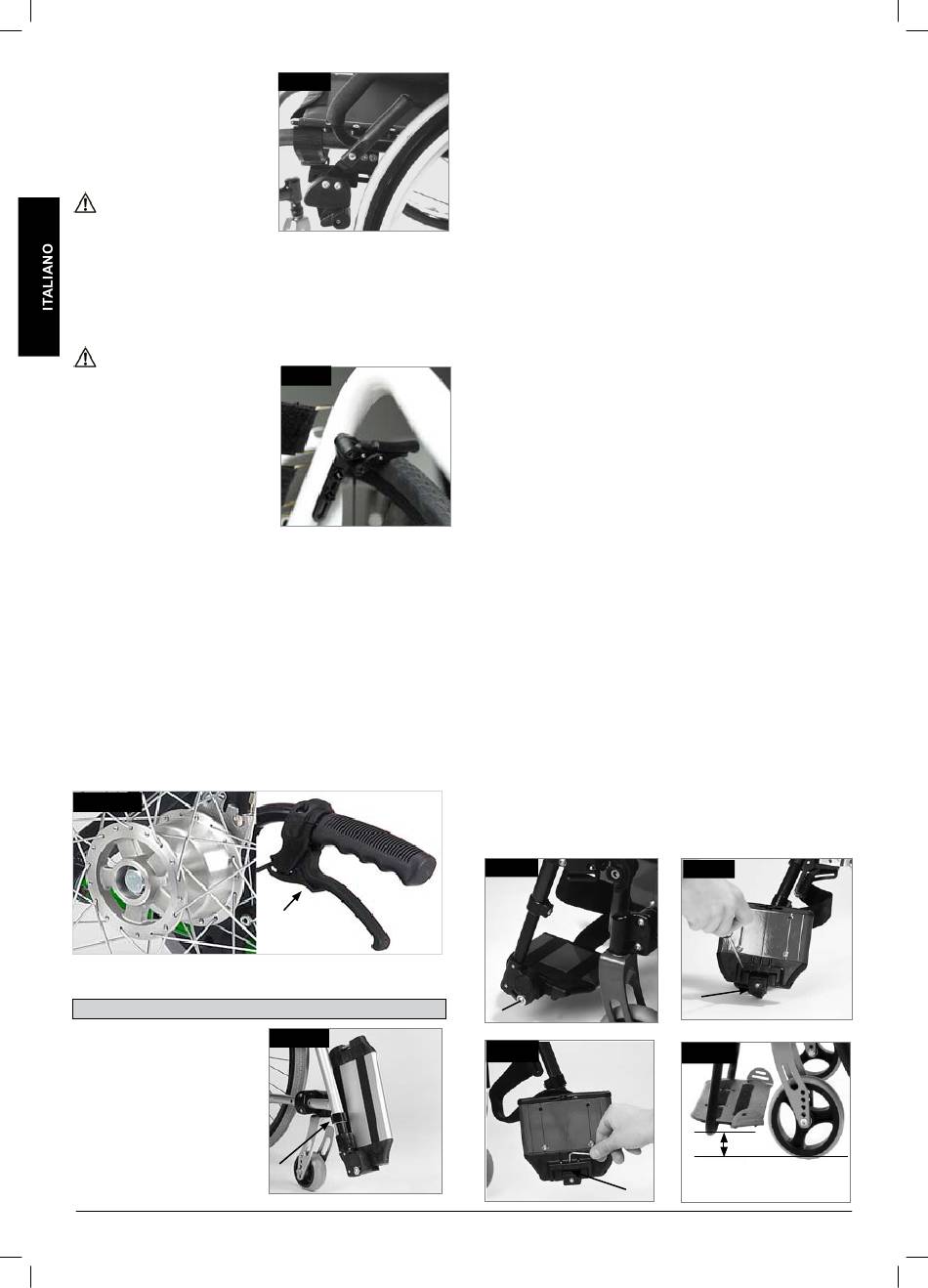

Pedana - Quickie Life R Notice D'utilisation

prolunga della leva dei freni
La leva più lunga aiuta a ridurre lo
sforzo necessario per azionare i
freni.
La prolunga è avvitata alla leva dei
freni. Sollevandola, può essere
spostata in avanti
(Fig. 6.5).
ATTENZIONE!
Se il freno è montato troppo vicino
alla ruota sarà più difficile azionarlo. La prolunga potrebbe quindi
rompersi a causa della maggiore pressione esercitata.
Non appoggiarsi sulla prolunga del freno mentre si sale e si
scende dalla carrozzina, per evitare che si rompa. Gli spruzzi
d'acqua provenienti dalle ruote possono causare il
malfunzionamento dei freni.
ATTENZIONE!
È necessario uno sforzo maggiore
per azionare un freno montato in
modo non corretto
e provocarne la rottura.
Freni compatti
I freni compatti sono montati sotto il
telaio del sedile e si azionano
tirando la leva all'indietro, verso lo
pneumatico. Per funzionare
correttamente, la leva deve essere
tirata fino a quando raggiunge il punto di arresto, (Fig. 6.6).
Freni a tamburo
I freni a tamburo permettono all'accompagnatore di
frenare in modo funzionale e sicuro. Possono essere
azionati con l'ausilio di una leva di blocco (1) per impedire
qualsiasi spostamento indesiderato. Lo scatto della
leva di blocco deve ben udibile. Freni a tamburo non
dipendono dalla pressione dell'aria degli pneumatici. La
carrozzina non può essere spostata con i freni a tamburo
inseriti (Fig. 6.6.1).
Fig. 6.6.1

pedana

Appoggiapiedi - Alluminio
Sono disponibili vari tipi di
appoggiapiedi
Gli appoggiapiedi possono essere
sollevati per facilitare la salita e la
discesa dalla carrozzina
66
Fig. 6.5
Fig. 6.6
1
Fig. 6.7
1
Lunghezza della pedana (Fig. 6.7)
La lunghezza della pedana può essere regolata svitando la vite
di fermo (1). Allentare la vite di blocco, regolare la lunghezza
del tubo in modo che la pedana si trovi nella posizione
desiderata.
Stringere le viti di blocco (vedere la pagina relativa alla coppia
di serraggio). Controllare che il giunto a pressione in plastica sia
posizionato correttamente sotto la vite di blocco.
Controllare che il giunto a pressione in plastica sia posizionato
correttamente sotto la vite di blocco.
Appoggiapiedi - Alluminio
Sono disponibili vari tipi di appoggiapiedi
Gli appoggiapiedi possono essere sollevati per facilitare la salita
e la discesa dalla carrozzina
Appoggiapiedi regolabile in inclinazione
Gli appoggiapiedi separati possono essere sollevati per
facilitare i trasferimenti in carrozzina, (Fig. 6.8 - 6.10).
Può essere regolato per modificare l'angolazione rispetto al
terreno.
Stringere la vite (1) all'esterno. Allentando le clip (2) è possibile
spostare l'appoggiapiedi in tre posizioni, in avanti o all'indietro.
Regolando la vite di fermo (3) l'appoggiapiedi può essere
portato in posizione orizzontale. Per fare ciò, l'appoggiapiedi
deve essere sollevato. Dopo ogni regolazione, controllare che
tutte le viti siano ben strette (vedere la pagina relativa alla
coppia di serraggio). Verificare che sia mantenuta la distanza
minima da terra (2,5 cm).
Appoggiapiedi - plastico
Appoggiapiedi:
Gli appoggiapiedi possono essere sollevati per facilitare i
trasferimenti nella carrozzina.
Lunghezza della pedana:
Per gli utenti con gambe lunghe abbassare la pedana
all'altezza desiderata utilizzando le viti. Allentare le viti,
sistemare i tubi nella posizione desiderata, quindi stringere le
viti (vedere la sezione sulle coppie di serraggio).
Devono esserci sempre almeno 2,5 cm tra la pedana e il
terreno. (Fig. 6.11)
Fig. 6.8
1
Fig. 6.10
3
Fig. 6.9
2
Fig. 6.11
>2,5 cm
Life R Rev.1.0
