(DIMENSIONES DEL CONTROL, CONTINUACION)
LAS PLACAS TERMINALES SE INCLUYEN SOLAMENTE EN LA
9,8

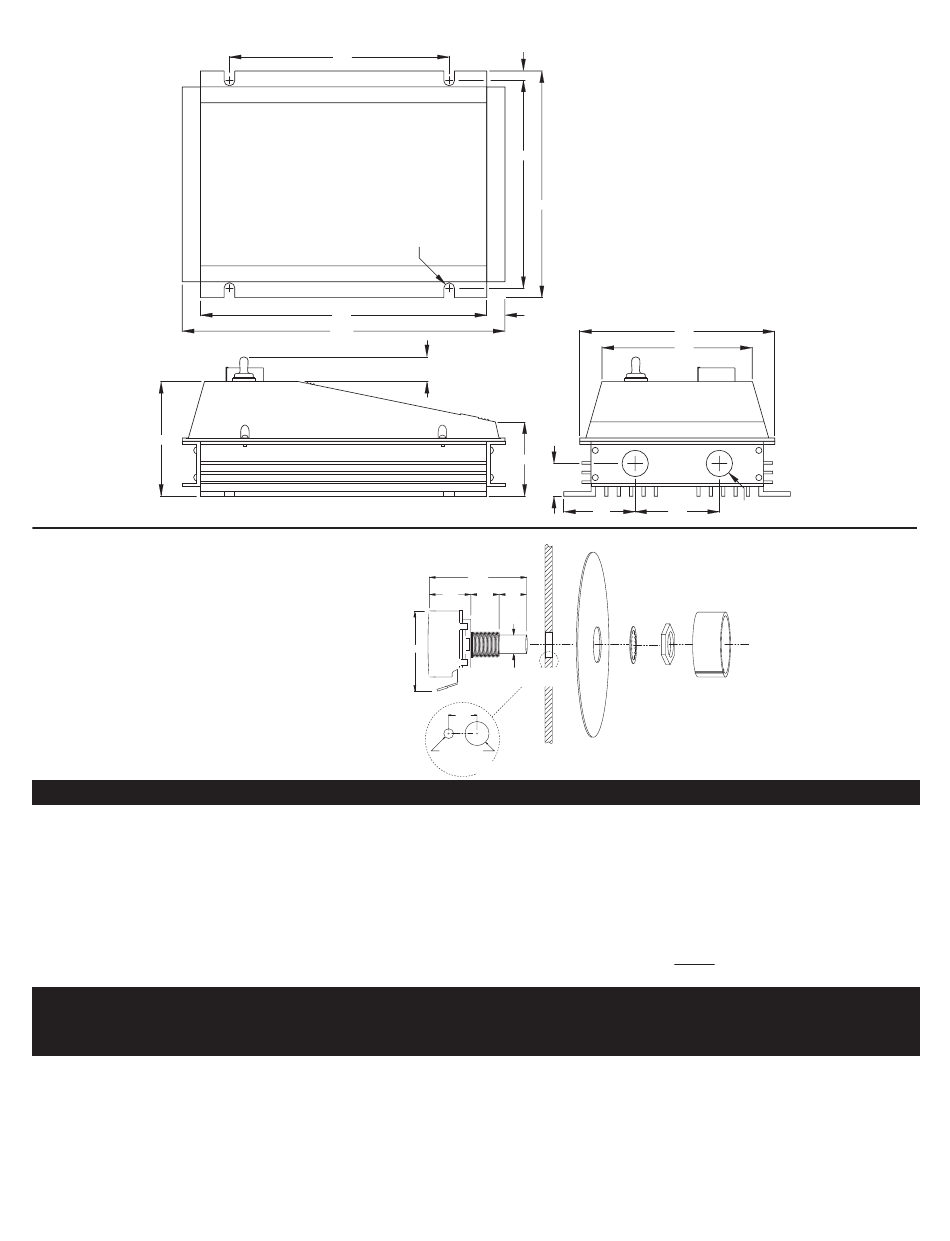

DIMENSIONES DE
MONTAJE PARA EL
POTENCIOMETRO DE
VELOCIDAD
(Para las versiones "C" y "RC")
NO INSTALE EL CONTROL DONDE LA TEMPERATURA AMBIENTE NO ESTA ENTRE -10° a 45° C. (15° a 115° F.)
1. Se suministran cuatro ranuras de 5 mm para el montaje del control.
2. Se puede usar el chasis de la Serie 530B como patrón.
3. Use componentes convencionales para el montaje.
4. Para la versión "RE" SOLAMENTE: Se suministran dos agujeros de 2,2 cm de diámetro en una de las placas terminales para facilitar
el cableado. Esto hace que sea fácil conectar el ducto de 1,2 cm.
NOTA: Para los modelos cerrados que utilizan motores de 1 h.p. 90V o 2 h.p. 180V, el control DEBE ser instalado verticalmente.
NO INTENTE REALIZAR LA PRUEBA HI-POT (POTENCIOMETRO-ALTO) A TRAVES DE LAS LINEAS CA CON EL CONTROL EN
EL CIRCUITO. ESTO RESULTARA EN DAÑOS INMEDIATOS O A LARGO PLAZO EN EL DISPOSITIVO DE CONTROL.
1. Seleccione todos los cables con inducido o corriente de línea para corriente SEGUN LO ESPECIFICAN LOS CODIGOS NACIONALES,
ESTATALES Y/O LOCALES. Todos los demás cables pueden ser # 20AWG o más pequeños, según lo permita el código local.
2. El cable del dispositivo de control (Potenciómetro, Tacómetro, etc.) debe ser separado de todos los cables del Inducido, del Campo (en
el caso de Arrollamiento en Derivación) y AC al colocarlo en los ductos o en las bandejas para cables. La versión cerrada tiene dos
agujeros en una placa terminal para este propósito.
VISTA INFERIOR
19
VERSION "RE"
22,8
25,4
VISTA LATERAL
SUMINISTRADA POR EL CLIENTE

INSTRUCCIONES DE MONTAJE

PROCEDIMIENTO DE CABLEADO

0,5
16
16,7
5 mm DE DIA.
(4 AGUJEROS)
1,2
2,2
6,6
2,8
ABRAZADERA DE MONTAJE
PLACA DE CUADRANTE
3,1
1,2
0,9
0,9
3,1
0,6 Dia
POT. DE VELOCIDAD
(5K )
1,1
0,9
0,3
DIMENSIONES DEL AGUJERO PARA EL LOCALIZADOR
Dia.
Dia.
DEL POTENCIOMETRO DE VELOCIDAD
PRECAUCION:
4 - Sp
DIMENSIONES DE
LA CAJA PARA LA
SERIE "RE"
VISTA DEL EXTREMO
6.02
11,7
2,2 DE DIA.
6,3
5,8
AGUJEROS
(2
5 DE DIA.
BOTON DEL
POTENCIOMETRO DE
VELOCIDAD
TUERCA
HEXAGONAL
ARANDELA
DE
FIJACION
VISTA AUMENTADA
)
