20 • vacon

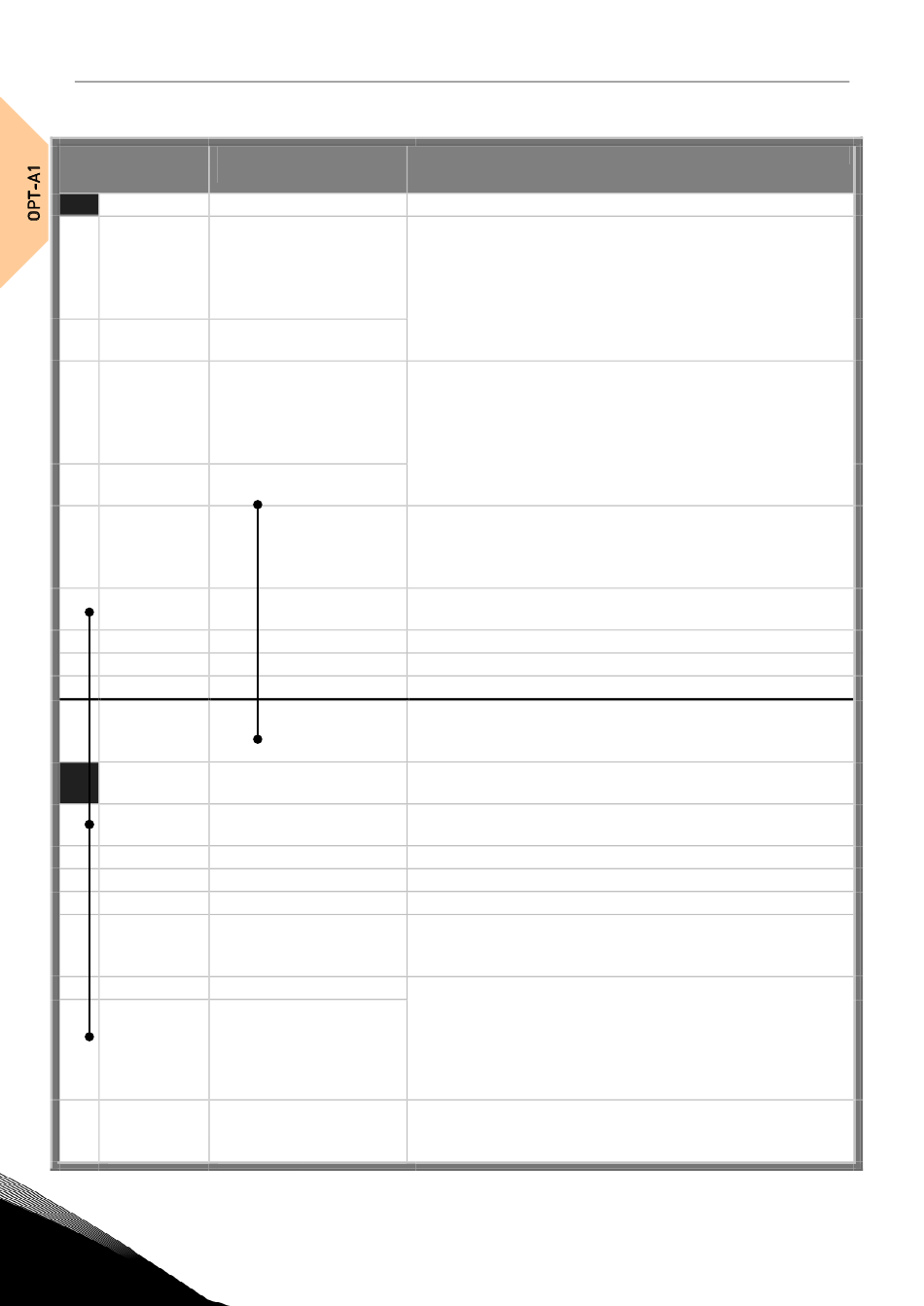

Bornes d'E/S de la carte OPT-A1 (les bornes codées sont en noir)
Borne
1 +10 Vref
2 AI1+
3 AI1–
4 AI2+
5 AI2–
6 24 vout
(bidirect.)
7 GND
8 DIN1
9 DIN2
10 DIN3
11 CMA
12 24 vout
(bidirection.
13 GND
14 DIN4
15 DIN5
16 DIN6
17 CMB
18 AO1+
19 AO1–
20 DO1
Tableau 3-2. Bornes d'E/S de la carte OPT-A1
3
Référence paramètre
(panneau et NCDrive)
Sortie référence +10 V ; courant maxi 10 mA
An.IN:A.1 Sélection V ou mA par groupe de cavaliers X1 (voir page 21) :
Préréglage usine : 0 à +10 V (Re = 200 kΩ)
Résolution 0,1 % ; précision ±1 %
Entrée différentielle si non raccordée à la masse ;
permet une tension en mode différentiel ±20 V sur GND
An.IN:A.2 Sélection V ou mA par groupe de cavaliers X2 (voir page 21) :
Préréglage usine : 0 à 20 mA (Re = 250 Ω)
Résolution : 0,1 % ; précision ±1 %
Entrée différentielle si non raccordée à la masse ;
permet une tension en mode différentiel ±20 V sur GND
Sortie de tension auxiliaire 24 V. Protégée des courts-circuits.
±15 %, courant maxi 150 mA, voir 1.4.4
L'alimentation externe +24 Vc.c. peut être raccordée.
Raccordée galvaniquement à la borne n° 12.
Masse pour la référence et les signaux
Raccordée galvaniquement aux bornes n° 13,19.
DigIN:A.1 Entrée logique 1 (Commun CMA) ; R
DigIN:A.2 Entrée logique 2 (Commun CMA) ; R
DigIN:A.3 Entrée logique 3 (Commun CMA) ; R
Commun entrées logiques A pour DIN1, DIN2 et DIN3.
Raccordée en usine sur GND.
Sélection par groupe de cavaliers X3 (voir page 21) :
Idem borne n° 6
Raccordée galvaniquement à la borne n° 6.
Idem borne n° 7
Raccordée galvaniquement aux bornes n° 7 et 19
DigIN:A.4 Entrée logique 4 (Commun CMB) ; R
DigIN:A.5 Entrée logique 5 (Commun CMB) ; R
DigIN:A.6 Entrée logique 6 (Commun CMB) ; R
Commun entrées logiques B pour DIN4, DIN5 et DIN6.
Raccordée en usine sur GND.
Sélection par groupe de cavaliers X3 (voir page 21)
AnOUT:A.1 Sortie analogique
Gamme du signal de sortie :
courant 0(4) à 20 mA, R
tension 0 à 10 V, R
Sélection par groupe de cavaliers X6 (voir page 21) :
Résolution : 0,1 % (10 bits) ; précision ±2 %
DigOUT:A.1 Sortie à collecteur ouvert
U
Courant maxi = 50 mA
Caractéristiques techniques
(-10 V à +10 V cmde par joystick, sél. par cavalier)
0 à 20 mA (Re = 250 Ω)
0 à +10 V (Re = 200 kΩ)
(-10 V à +10 V cmde par joystick, sél. par cavalier)
maxi 500 Ω ou
C
> 1 kΩ
C
maxi = 48 Vc.c.
en
Tel. +358 (0)201 2121 • Fax +358 (0)201 212 205
description
= mini 5 kΩ
e
= mini 5 kΩ
e
= mini 5 kΩ
e
= mini 5 kΩ
e
= mini 5 kΩ
e
= mini 5 kΩ
e
:
