Installation; Positionnement; Montage - Carel compactSteam Mode D'emploi

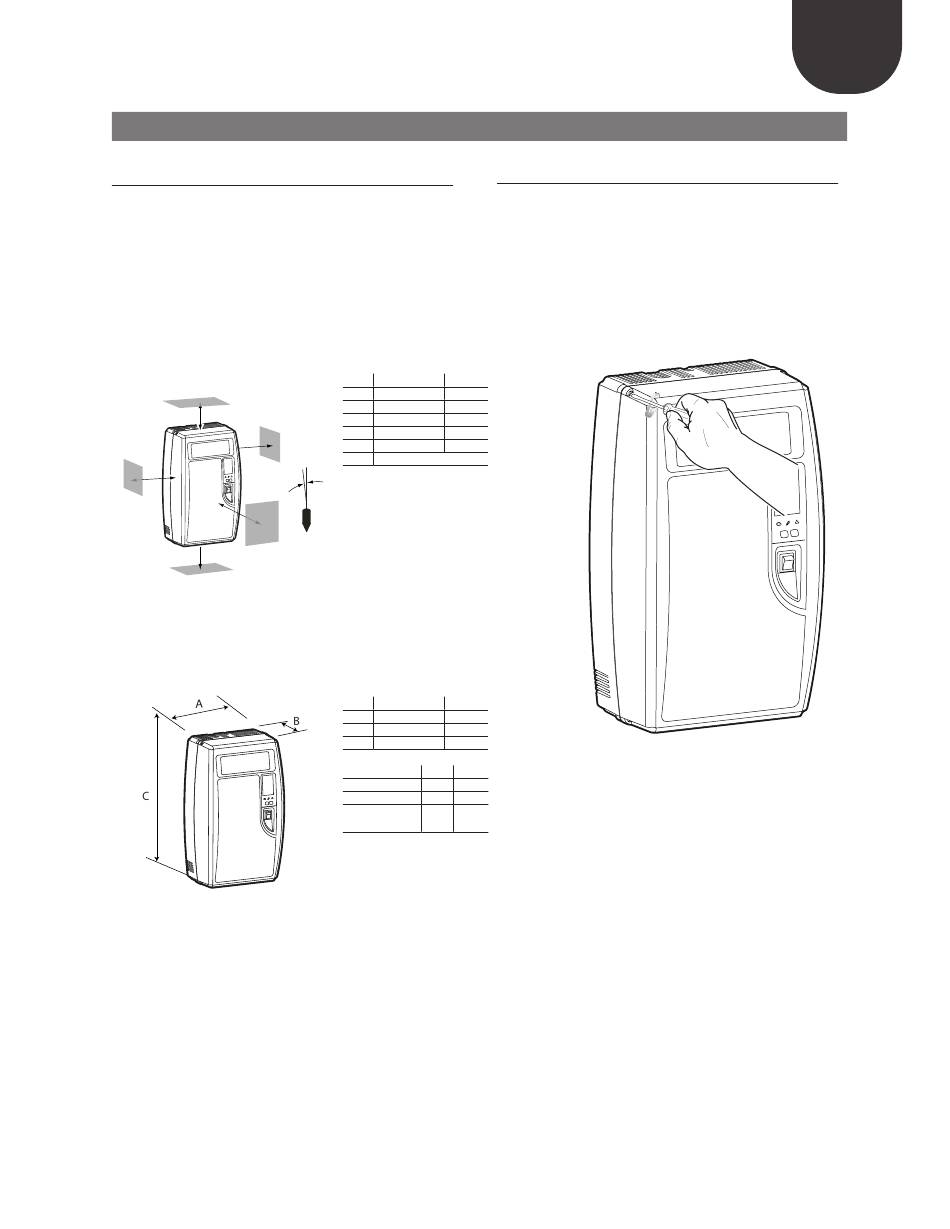

3.1 Positionnement

• Le compactSteam est conçu pour le montage mural;
• pour garantir une correcte distribution de la vapeur, positionner
l'humidificateur à proximité du point où doit être distribuée la
vapeur;
• positionner l'humidificateur verticalement, en observant les
espaces minimum (voir Fig.3.a et Tab. 3.a pour l'installation du
modèle à conduite et Fig. 3.b et Tab. 3.b pour le modèle pour
milieu) pour garantir la sécurité et permettre les opérations
d'entretien nécessaires.
Distribution de vapeur en conduite
B
A
C
E
D
Fig. 3.a
Dimensions de l'appareil (pour tous les modèles):
Fig. 3.b

3. INSTALLATION

Millimètres Pouces
A 150 mm 6"
B 150 mm 6"
C
150 mm 6"
D
150 mm 6"
E 600 mm 24"
F max. 0.2
Tab. 3.a
F
Millimètres Pouces
A 341 mm 13.4"
B
204 mm 8.1"
C
600 mm 23.7"
Kg Libbre
Poids à vide 8 kg 18 lib
Poids emballé 10 kg 22 lib
Poids installé 12 kg 26 lib
avec eau
Tab. 3.b
11

3.2 Montage

Enlèvement du couvercle avant
Le couvercle avant est fixé au corps de la machine par quatre vis, en
croix, situées aux quatre angles de l'appareil. Utiliser un tournevis
pour dévisser les quatre vis du couvercle comme montré en fig.
3.d, ensuite retirer le couvercle en le tirant simplement vers soi
(fig. 3.e). Pour le remettre effectuer les mêmes opérations en sens
inverse.
Faire attention à ne pas serrer excessivement les vis.
Fig. 3.c
"compactsteam" +03U0092EF - rel. 1.0 - 2020.08.31
FRE
