4.5 Positionnement des distributeurs linéaires dans les conduites d'air
Les distributeurs doivent être le plus long possible, adaptés aux dimensions de la conduite d'air et éloignés des courbes,
branchements, raccords de réduction, grilles, filtres, ventilateurs.
La distance minimum conseillée entre le distributeur de vapeur et l'obstacle le plus proche est d'environ 1÷1,5 mètres mais
elle est dépend fortement des conditions fonctionnelles; cette dernière, en effet, augmente avec:
• l'augmentation de la vitesse de l'air dans la gaine;
• l'augmentation de l'humidité relative de l'air avant et, de façon particulière après l'humidification;
• la diminution de la turbulence.

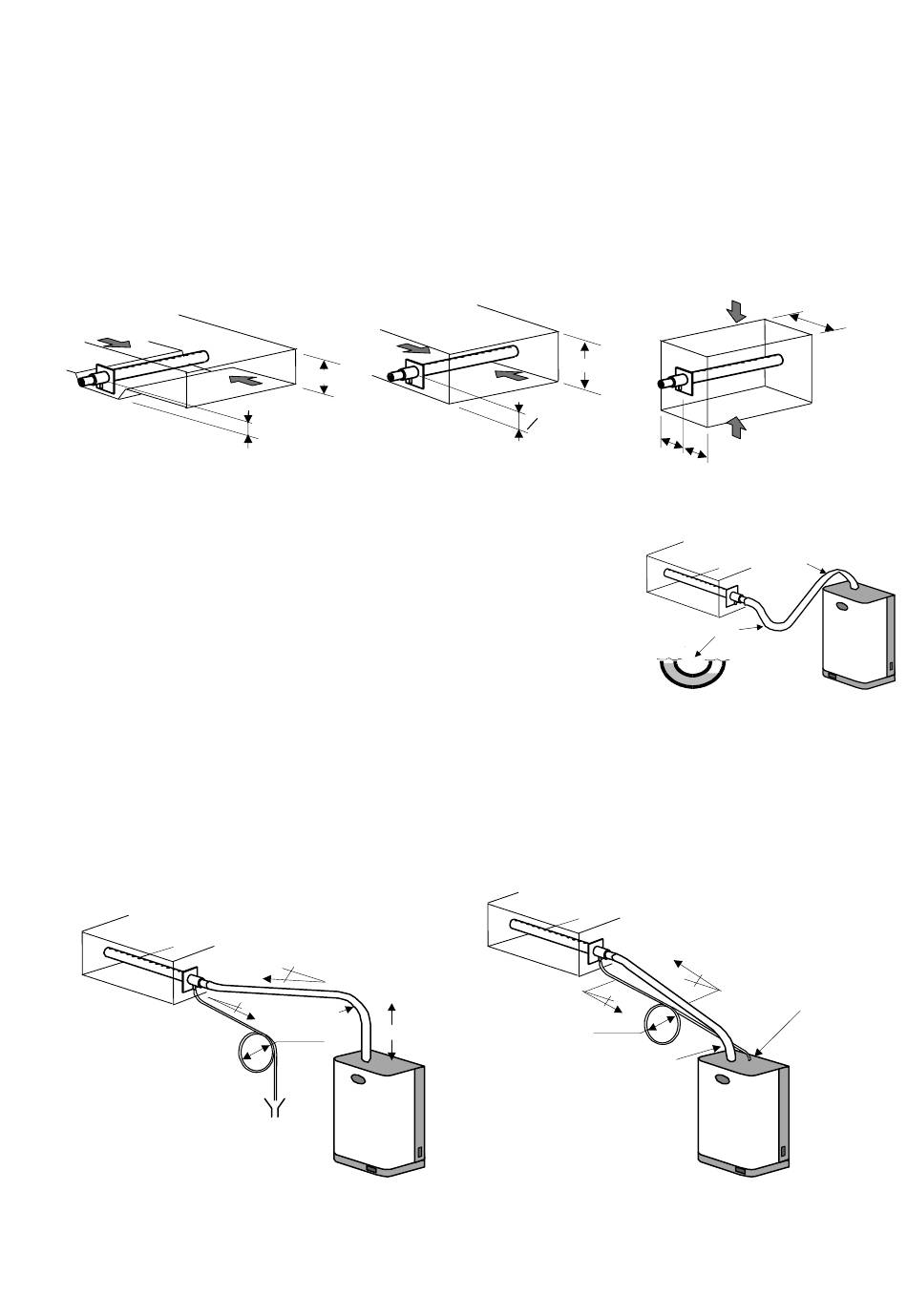

Suivre la disposition et les distances entre le distributeur et les parois de la gaine et/ou entre deux distributeurs indiquées aux
figures suivantes (cotes en mm).
4.6

Installation du tube de canalisation de la vapeur

Le branchement entre humidificateur et distributeur doit être effectué à l'aide d'un tube
adapté à cette fonction comme le flexible Carel. L'utilisation de tuyauteries inadaptées peut
provoquer des fragilisations et des fissurations accompagnées de pertes de vapeur.
La conformation de la tuyauterie doit permettre d'éviter des accumulations de
condensation ainsi que le bruit en dérivant (sous forme de bouillonnements) et des
pertes d'efficacité; le parcours de la tuyauterie doit exploiter la gravité pour drainer la
vapeur recondensée vers le chauffe-eau ou bien vers le distributeur.
Par conséquent, il faut éviter la formations de poches ou de siphons où la condensation
pourrait se loger; en outre, il faut faire attention à ce qu'il ne se forme pas des
étranglements du tube dus à des courbures brusques ou à des enroulements (voir Fig. 4.6.1). Avant la mise en service, il est
recommandé d'enlever le film de PE (emballage) du tube pour favoriser un échange thermique correct.
Fixer à l'aide des colliers, munis de vis de fixation, les extrémités du tube aux branchements de l'humidificateur et du
distributeur de vapeur afin qu'ils ne se désemboîtent pas à cause de la température.
Selon la position du distributeur de vapeur, le parcours du tube peut être choisi parmi les deux solutions suivantes:
1. montée avec un brin vertical long d'au moins 300 mm suivi d'une courbe avec un rayon minimum de 300 mm et enfin
d'un brin descendant avec déclivité constante non inférieure à 5° (voir Fig. 4.6.2);
pour des parcours très brefs (inférieurs à 2 mètres), une courbe avec un rayon minimum de 300 mm suivi d'un brin en
montée avec déclivité non inférieure à 20° (voir Fig. 4.6.3).
Fig. 4.6.2
AVERTISSEMENT IMPORTANT: une longueur du tube de transport de la vapeur inférieure à 4m est conseillée.
