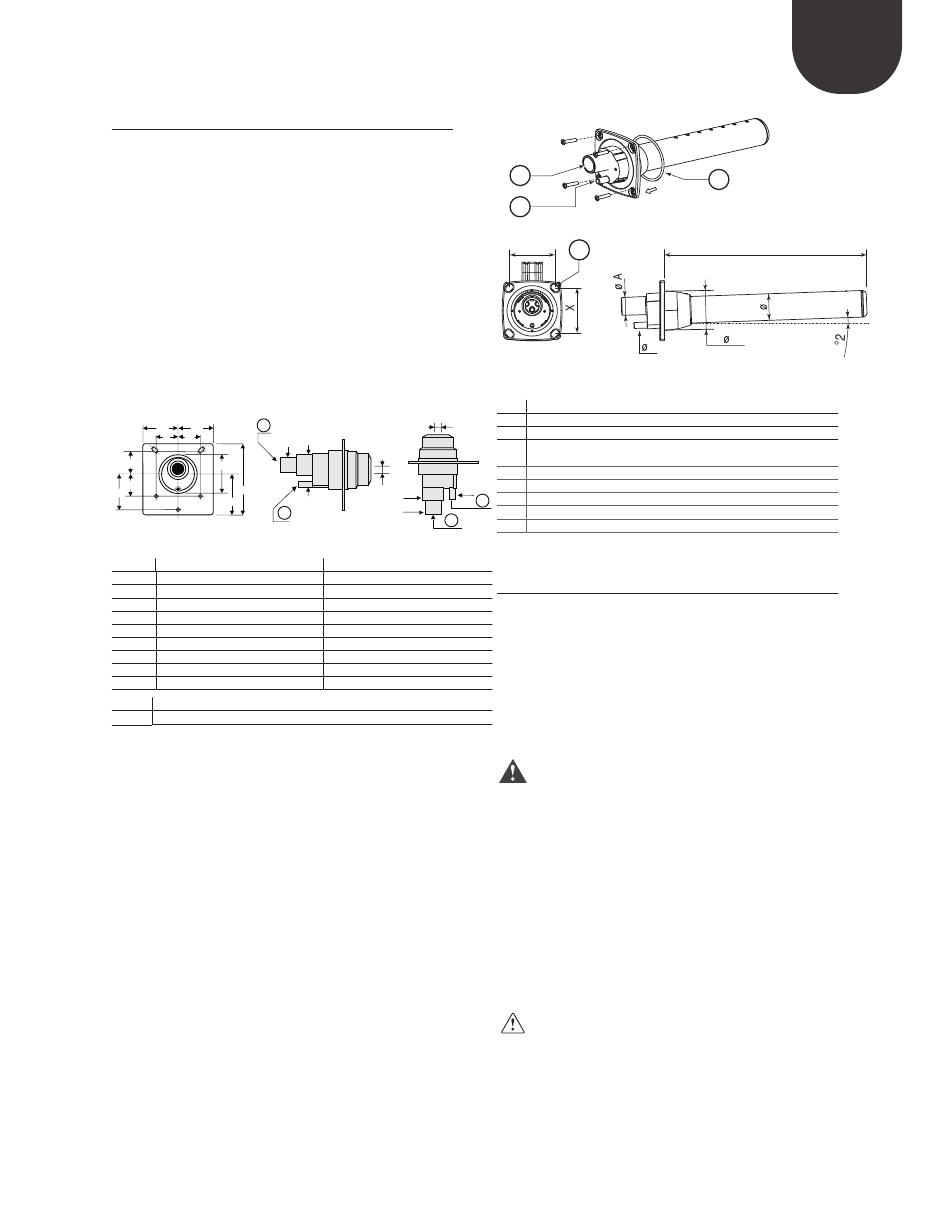

3.6 Distribution de la vapeur

Injection de la vapeur en conduite
La pression statique maximale autorisée dans la conduite
est de 950 Pa (95 mm de colonne d'eau). Avec les modèles
compactSteam en conduite, il est possible d'utiliser la buse en
plastique représentée en figure 3.j (code CAREL SDPOEM00**)
pour l'injection de la vapeur en conduite. Les dimensions sont
reprises sur le tableau 3.f. Ces distributeurs peuvent être montés
en axe horizontal ou vertical (orifice vers le haut).
Montage distributeurs injecteurs CAREL
SDPOEM00** (voir fig.3.h)
• pratiquer sur le mur une série d'orifices selon le gabarit de
perçage du distributeur (présent sur l'emballage);
• insérer le distributeur avec l'orifice de la vapeur vers l'intérieur
de la conduite; fixer la bride avec 4 vis.
1
B B
A A
G
A
C
A
E
B
D
2
Fig. 3.h
Millimètres
A 31.5 mm
B 50 mm
C 56 mm
D 57.5 mm
E
100 mm
F
Ø 8 mm
G Ø 22 mm
H Ø 30 mm
I 12 or 22 mm
1 Entrée vapeur
2 Sortie condensation
Comme alternative, il est possible d'utiliser un distributeur pour
conduite en acier inoxydable (code CAREL DP0**D22R0):
I
H
I
F
H
2
F
G
1
Pouces
12.4"
1.96"
2.20"
2.26"
3.93"
Ø 0.31"
Ø 0.86"
Ø 1.18"
0.47 or 0.87"
Tab. 3.e
15
1
2
4
X
B
Fig. 3.i
1 ingresso vapore (ØA)
2 scarico condensa (ØB)
3
guarnizione della flangia
4 vite diametro max. "M5 / (3/16")" (vedi foglio di istruzione in dota-
zione con il distributore)
ØA 22 mm (7/8")
ØB 10 mm (3/8")
ØY 58 mm (2 1/4")
Ø 35 mm (1 3/8")
X 68 mm (2 11/16")
Codice
• DP045D22R0: l = 438 mm / 17 1/4"
Montage distributeur linéaire CAREL
(Fig. 3.j):
• effectuer sur le mur une série de trous selon le gabarit de
perçage du distributeur (inclus dans l'emballage);
• introduire le distributeur avec les trous de la vapeur vers le
haut ;
• fixer la bride avec 4 vis.
Attention: pour permettre le retour de la condensation par
le raccord de drainage, monter le distributeur légèrement incliné
(au moins 2°, v. Fig. 3.k).
Tubo di drenaggio condensa
Durante la distribuzione del vapore parte di esso può condensare,
causando perdite di efficienza e rumorosità (sotto forma di
gorgoglii). Per scaricare questi accumuli di condensa, collegare
alla base del distributore un tubo di drenaggio flessibile (codice
CAREL 1312353APG) con un sifone e una pendenza minima
di 5° (voir Fig. 3.l). Il tubo di trasporto condensa va inserito nel
foro situato nella parte superiore della vaschetta di carico posta
all'interno dell'umidificatore, come illustrato in fig 3.k.
AVVERTENZA IMPORTANTE: per un corretto uso, si
consiglia di riempire con acqua il sifone prima dell'avviamento
dell'umidificatore.
