FRE
3.7 Connexions électriques
Avant de procéder aux connexions électriques:
• s'assurer que l'humidificateur soit débranché du réseau
électrique;
• vérifier que la tension d'alimentation de l'appareil
corresponde à la valeur indiquée dans les données de plaque
reprises à l'intérieur du tableau électrique (Note: La tolérance
permise sur la valeur nominale de tension est de -15 % +10 %);
• la ligne d'alimentation de l'humidificateur doit être dotée
d'interrupteur sectionneur et de fusibles de protection contre
court-circuit (à monter par l'installateur).
Note: Pour éviter des interférences non désirables, il faut
maintenir les câbles d'alimentation séparés de tout câblage
de commande. Tous les câblages doivent être conformes aux
normes électriques nationales et locales en vigueur.

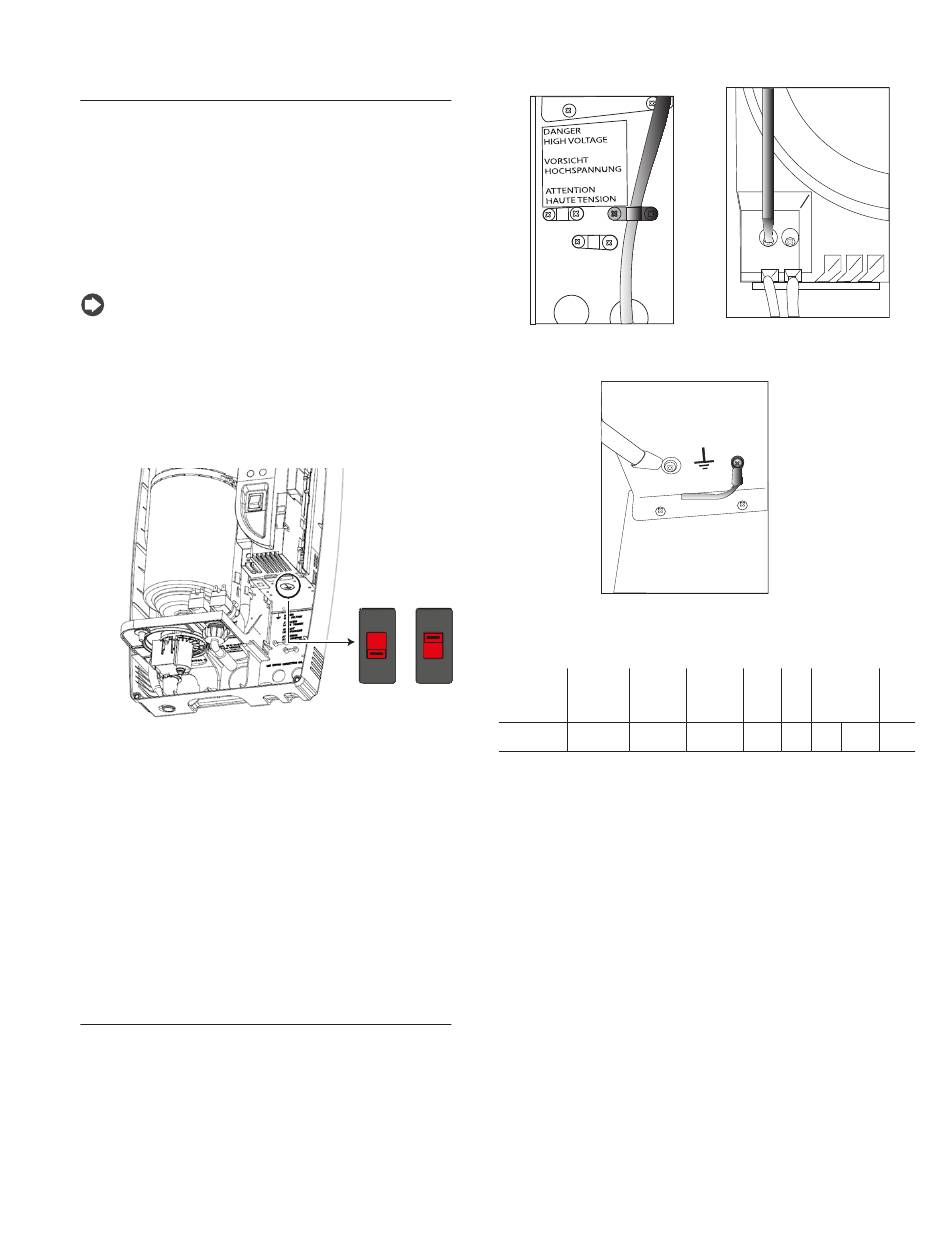

Sélection de la tension d'alimentation [seulement
pour réf. CH004N0003]
Fig. 3.m
L'humidificateur CH004N0003 peut être alimenté soit par une
tension nominale de 115 Vca à 50/60 Hertz soit par une tension
nominale de 230 Vca à 50/60 Hz. Le réglage effectué en usine est
230Vca. En revanche, si l'alimentation disponible est de 115 Vca,
il est nécessaire de modifier le réglage en suivant la procédure
ci-dessous:
1. S'assurer que le câble d'alimentation est débranché du
secteur et que le bouton d'alimentation est en position OFF.
2. Retirer le couvercle supérieur de l'appareil (voir par. 3.2).
3. Régler le sélecteur de tension de secteur (illustré sur la figure)
sur la tension souhaitée.
4. Fermer le couvercle de l'unité.
3.8 Câblage de puissance
5. Pour raccorder l'humidificateur au réseau électrique:
• une fois les câbles électriques insérés à l'intérieur de l'appareil,
utiliser les serre-câbles illustrés à la fig. 3.o pour les bloquer dans
la bonne position;
• raccorder les câbles d'alimentation au bornier situé dans la
partie inférieure gauche du module de commande comme
indiqué sur la Fig. 3.o;
• raccorder le fil jaune et vert à la mise à la terre de l'appareil située
sous le module de commande sur la plaque métallique qui le
supporte (Fig. 3.p).
"compactsteam" +03U0092EF - rel. 1.0 - 2020.08.31
• Le Tab. 3.i présente les données électriques (tensions
230
d'alimentation).
115
Code
CH004N0003 110-230Vca
18
Fig. 3.n
Fig. 3.p
Alimenta- Sortie vap. Sortie vap.
tion (Kg/h) (Ibs/hr) men.
(monopha-
sée)
4,5...230V 9,9...230V
50/60Hz 2,1...110V 4,6...110V
Fig. 3.o
Ali- Cou- Câbles d'ali- Fu-
rant mentation sible
(kW) (A) extérieurs ext.
(mm ) (A)
2
max. 14 2,5 AWG12 20
3,3
