Introduction Et Montage; Phases De Fonctionnement - Carel compactSteam Mode D'emploi

FRE
Gamme d'humdificateurs isothermes pour la production de vapeur
dans le milieu. La vapeur est produite à travers l' e au contenue
dans le cyclindre interne (raccordé au réseau hydrique). L' e au bout
et s' é vapore au moyen du courant électrique généré par deux
électrodes immergées dans le cylindre.

1.1 Phases de fonctionnement

• l'humidific. ouvre la vanne de remplissage (1) raccordée au réseau
hydrique;
• l'eau s'écoule dans le tuyau (2) jusqu'à la cuvette (3), le limiteur
de flux (4) régule la vitesse de remplissage;
• quand la cuvette est pleine, l'eau déborde dans le tuyau (6) et
commence à remplir le cylindre (5);
• une fois le niveau d'eau dans le cylindre atteint, l'humidificateur
ferme la vanne de remplissage (1);
• le courant généré par les électrodes immergées dans le
cylindre (7) chauffe jusqu'à faire bouillir l'eau;
• la vapeur sort du cylindre à travers la sortie vapeur (8) et - en
fonction du modèle d'humidificateur - est distribuée directement
dans le milieu (à travers un ventilateur interne), ou en conduite
(à travers une ligne de tuyauterie).
Note: si l'eau présente dans le cylindre dépasse le capteur
de niveau (9), l'humidificateur active la pompe de vidange (11) et
expulse la quantité excédentaire;
• si le courant généré dans le cylindre atteint des niveaux
supérieurs à ceux requis, l'humidificateur active la pompe
de vidange (11) et évacue la quantité d'eau nécessaire pour
rétablir le niveau de courant;
• avant de vider l'humidificateur, actionner la vanne mélangeuse
(10) pour refroidir l'eau à 60 °C/140 °F;
• l'humidificateur contrôle automatiquement la quantité de
sels minéraux dissous dans l'eau en agissant sur la vanne de
chargement (1) et la pompe de vidange (11);
• le cylindre est équipé d'un filtre (12) pour empêcher la sortie
de fragments minéraux qui pourraient obstruer la pompe de
vidange (11);
• si l'humidificateur est en veille et qu'il ne produit pas de vapeur
pendant plus de 3 jours (72 heures), l'eau présente dans le
cylindre est évacuée automatiquement;
• la cuve de remplissage (3) est raccordée à un tuyau de trop-
plein (13) pour éviter tout contact entre l'alimentation en eau
et l'eau du cylindre;
• l'intensité du courant présent dans le cylindre est contrôlée
par le dispositif TAM interne (transformateur ampèremétrique)
raccordé électriquement aux électrodes (7).
•
9
8
HL
7
5
12
DP
11

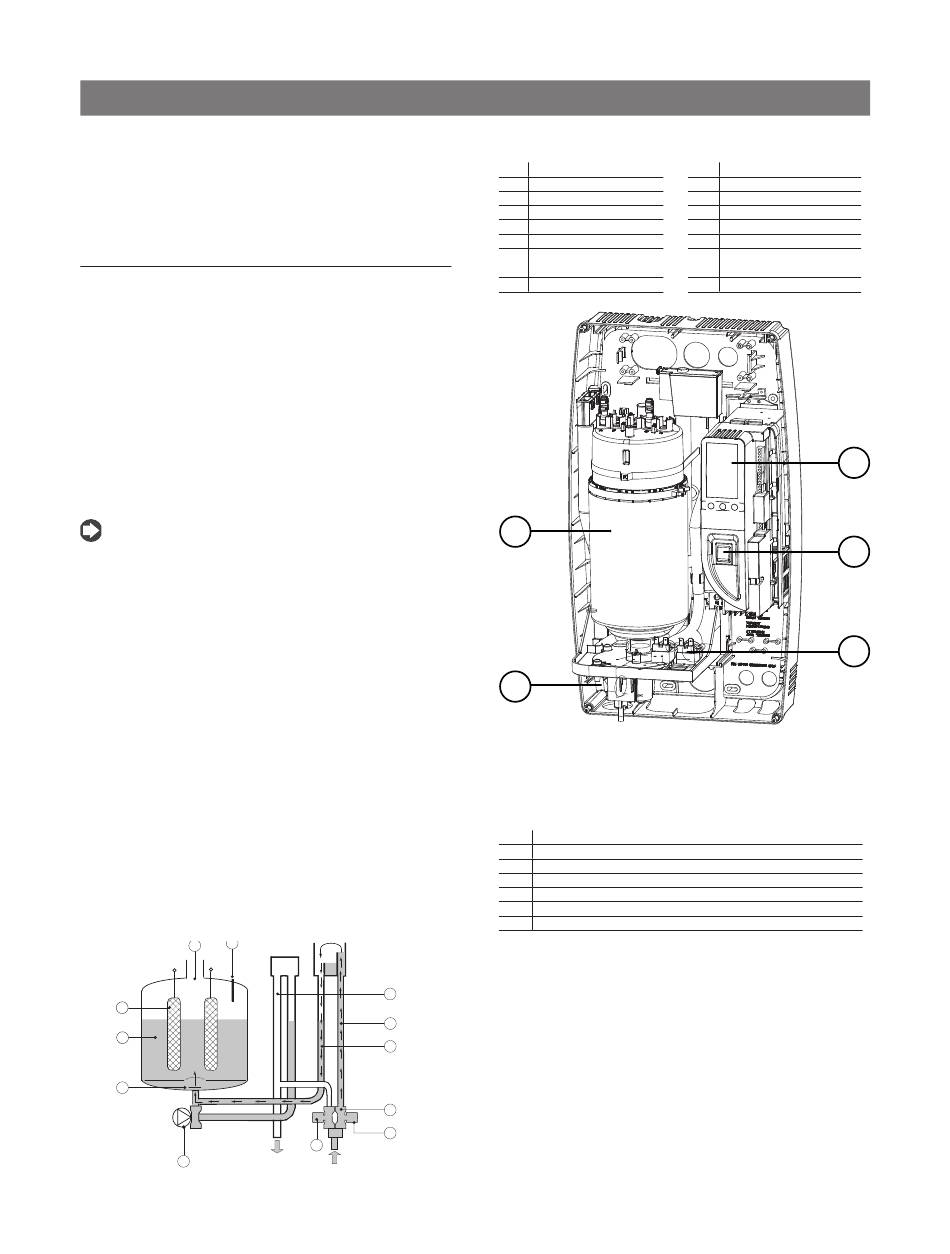

Fig. 1.a
"compactsteam" +03U0092EF - rel. 1.0 - 2020.08.31

1. INTRODUCTION ET MONTAGE

3
13
2
6
EVF
DT
4
1
10
Légende:
Non Description
1 vanne de remplissage
2 tuyau de charge
3 cuve de remplissage
4 limiteur de débit
5 cylindre
6 tuyau de remplissage
cylindre
7 électrodes immergées
A
E
Légende:
Non Description
A Cylindre générateur de vapeur
B Distributeur de vapeur ventilée (option)
C Interface utilisateur/afficheur
D Bouton de marche/arrêt
E Vanne de remplissage et de mélange
F Pompe de vidange
8
Non Description
8 sortie vapeur
9 capteur de niveau
10 vanne mélangeuse
11 pompe de vidange
12 filtre eau de vidange
13 tuyau de trop-plein
Fig. 1.b
B
C
D
